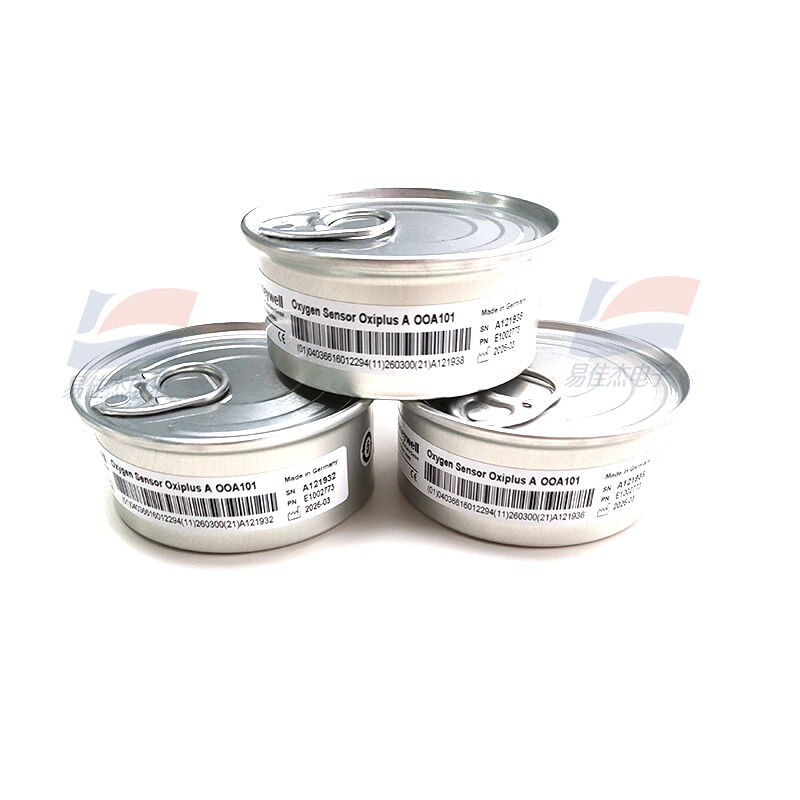

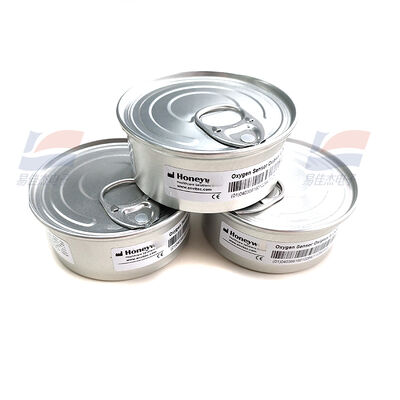

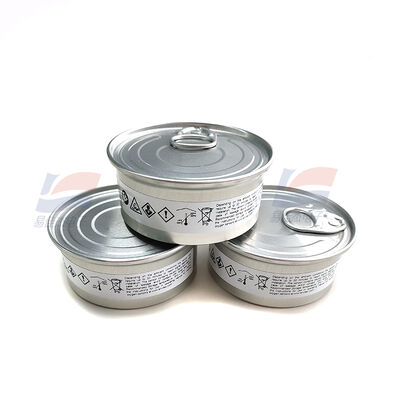

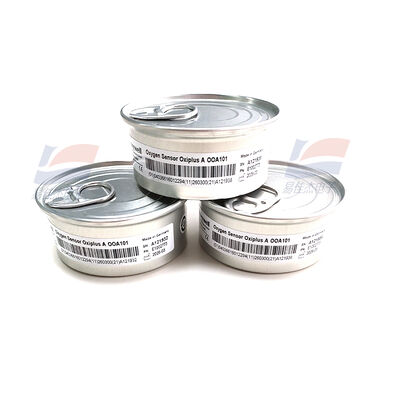

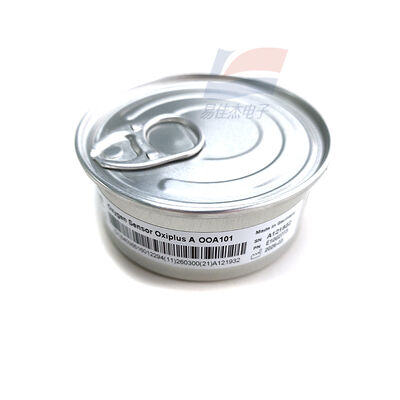

YJJ OOA101 Czujnik tlenu elektrolitu w stanie stałym

Opis produktu:

YJJ OOA101 Czujnik tlenu elektrolitu w stanie stałym

Charakterystyka:

I. Parametry rdzenia (25°C, powietrze otoczenia)

Gas docelowy: tlen O2

Zakres pomiarowy: 0~100% O2 (pełny zakres)

Sygnał wyjściowy: 713 mV (@ 20,9% O2, wyjście liniowe)

Czas reakcji T90: < 5 s (bardzo szybka reakcja)

Temperatura pracy: 0°C ~ +50°C (normalne środowisko)

Temperatura przechowywania: -20°C ~ +60°C

Czas trwania: 5 lat + (elektrolyt w stanie stałym, przeciwwsuszaniu)

Odporność na wstrząsy: Doskonała (elektrolyt w stanie stałym, odporny na wibracje)

Certyfikaty: PTB-A 18.10, RoHS, EN ISO 13485

II. Zasada działania

Zasada polarograficzna (komórka galwaniczna):

tlen przechodzi przez przepuszczalną membranę i wchodzi do elektrolitu w stanie stałym;

W katodzie następuje reakcja redukcyjna, podczas gdy w anodzie następuje utlenianie, generując mikro napięcie (poziom mV) proporcjonalne do stężenia tlenu;

Wbudowany elektrolit stałego stanu, bez wycieków, długa żywotność, odporny na wysokie i niskie temperatury i wibracje;

Wyjście bezpośrednio podłączone do obwodu poziomu mV, bez potrzeby złożonej wzmocnienia.

III. Główne zastosowania (podstawowe scenariusze)

1Sprzęt medyczny (najczęściej stosowany)

Aparaty oddechowe, urządzenia znieczulające: monitorowanie stężenia tlenu w oddechu/wydechu, zapobieganie niedotlenieniu/zatruciu tlenem

Urządzenia monitorujące, analizatory tlenu: Monitoring stężeń gazu medycznego

2Monitoring gazu przemysłowego

Produkcja tlenu przez oddzielenie powietrza: Monitoring online tlenu/azotu o wysokiej czystości

Przestrzeń zamknięta: tunel, kopalnia, kabina statku, alarm o zawartości tlenu w magazynie chłodnym (zapobieganie niedotlenieniu)

Pojemność paliwa / kotła: monitorowanie zawartości tlenu w gazach spalinowych (kontrola efektywności spalania)

3Analiza samochodowa i spalin

Analizator spalin: wykrywanie stężenia O2 w spalinach (względ paliwa do powietrza)

Sprzęt do badań utrzymania pojazdów

4. Lotnictwo kosmiczne i badania

Monitorowanie tlenu w kabinie / przedziale, dostosowanie stosunku gazu w laboratorium, komora środowiskowa

IV. Różnice w modelu (odniesienie do zamówienia)

OOA101: 3-pin interfejs Molex, powszechnie stosowany w przemyśle / instrumentach

OOA101-1: 3,5 mm interfejs słuchawkowy, powszechnie stosowany w sprzęcie medycznym

OOA101-3: Dostosowana wersja o wysokiej stabilności

Specyfikacje:
