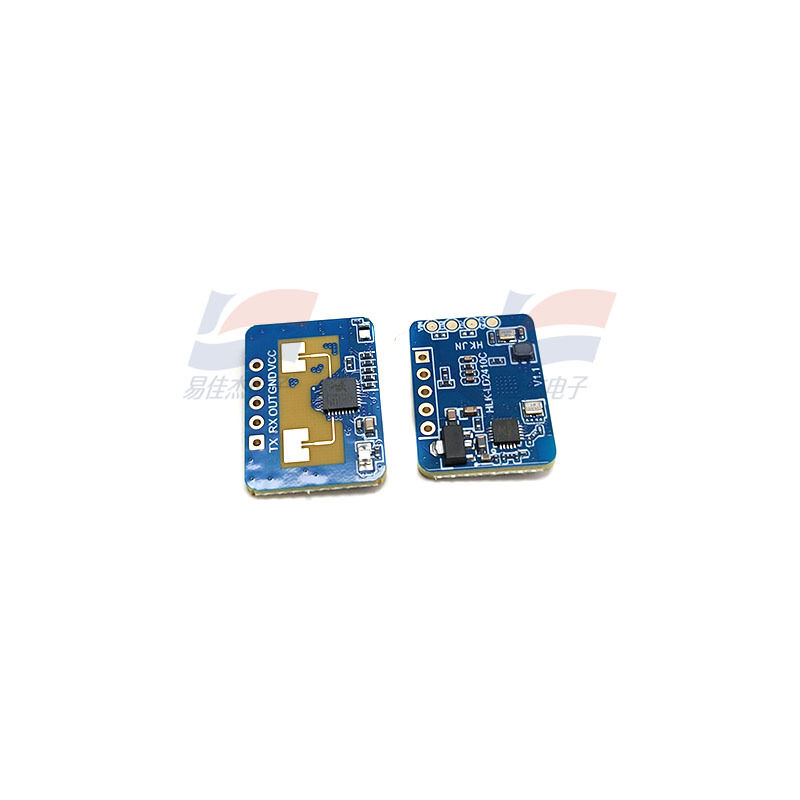

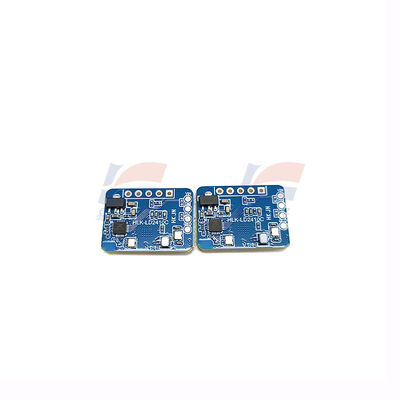

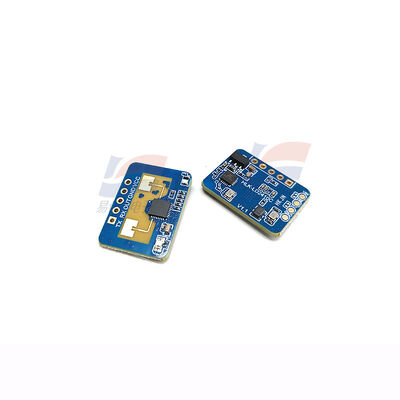

YJJ LD2410C 24G posiada inteligentny czujnik z indukcyjnym modułem radarowym i funkcją Bluetooth

Opis produktu:

YJJ LD2410C 24G posiada inteligentny czujnik z indukcyjnym modułem radarowym i funkcją Bluetooth

Cechy:

I. Podstawowe parametry

Parametry częstotliwości radiowej

Częstotliwość robocza: 24–24,25 GHz, fala ciągła modulowana częstotliwością FMCW, szerokość pasma 250 MHz (certyfikat CE/FCC)

Architektura anteny: 1 transmisja, 1 odbiór (1T1R)

Wydajność wykrywania

Człowiek statyczny (siedzi / śpi, minimalny ruch oddechowy): 0,75 - 6 m

Ruch człowieka: maksymalna odległość 8m

Kąt detekcji: w poziomie ±60° (szeroki kąt 120°), regulacja odległości pomiaru co 0,75 m

Specyfikacje elektryczne

Zasilanie: DC 5 V, prąd roboczy ≈ 79 mA, zalecenie zasilania ≥ 200 mA

Piny (5-pinowe standardowe złącze pinowe 2,54 mm: VCC/GND/OUT/RX/TX)

OUT: poziom wyjściowy 3,3 V, obecność = wysoki, brak = niski (ilość przełączania)

TX/RX: port szeregowy 3,3 V TTL, domyślna szybkość transmisji 256000, protokół ASCII, odległość wyjściowa Can/stan obecności

Zakres temperatury roboczej: -40°C - +85°C, odporny na wysokie i niskie temperatury

Rozmiar: 16 × 22 mm (kompaktowy typ do montażu powierzchniowego, lepszy od modelu LD2410B Slim) Dodatkowe funkcje

Wbudowane wykrywanie czujnika światła + debugowanie Bluetooth, aplikacja mobilna „HLKRadarTools” do bezprzewodowej regulacji czułości, ustawiania opóźnienia, zasięgu wykrywania i aktualizacji oprogramowania sprzętowego OTA

II. Cechy produktu (w porównaniu z czujnikiem PIR na podczerwień)

Potrafi wykryć nieruchomego człowieka: nawet jeśli osoba siedzi nieruchomo lub śpi i oddycha lekko klatką piersiową, można ją rozpoznać. PIR wykrywa jedynie ruch i może omyłkowo wyłączyć światło.

Przenikalność: Może przenikać przez tworzywa sztuczne, akryl i cienkie deski drewniane, nie ma na nią wpływu ciemność, dym, temperatura ani zasłony.

Ochrona przed fałszywym wyzwalaniem przez małe zwierzęta: Może być chroniona programowo przed zakłóceniami ze strony małych zwierząt, takich jak koty i psy.

Podwójne wyjście: ilość przełączników OUT (prosty napęd dla przekaźników) + port szeregowy UART (dla MCU/PLC do zbierania danych)

III. Zastosowania aplikacji

1. Inteligentny dom (produkt główny)

Oświetlenie wykrywające obecność człowieka, magnetyczne oświetlenie szynowe, oświetlenie wejściowe/łazienkowe włączają się, gdy ludzie przychodzą i wyłączają, gdy wychodzą z opóźnieniem.

Klimatyzatory, jednostki świeżego powietrza, grzejniki łazienkowe: włączaj, gdy ktoś jest obecny, wyłączaj w trybie gotowości, aby oszczędzać energię, gdy nikogo nie ma.

Inteligentne toalety, oświetlenie lusterek łazienkowych: uruchamianie i zatrzymywanie w oparciu o obecność człowieka

2. Biuro / Handel

Biuro, sale konferencyjne: Inteligentne oświetlenie, oszczędzające energię, gdy pomieszczenie jest puste

Korytarze, windy mają funkcję wykrywania, a schody ruchome z obecnością człowieka uruchamiają się i zatrzymują

3. Bezpieczeństwo i kontrola przemysłowa

Alarm w szafie/pomieszczeniu zasilającym w przypadku wejścia osoby, wykrywanie obecności ludzi w przedziałach sprzętowych

Szafki, urządzenia samoobsługowe z detekcją obecności

Przypomnienia dla personelu przebywającego w obszarach magazynowych

4. Akcesoria do drobnego sprzętu AGD

Inteligentne suszarki do ubrań, podgrzewane elektrycznie wieszaki na ręczniki, grzejniki z funkcją uruchamiania i zatrzymywania wykrywane przez człowieka

IV. Zróżnicowanie tego samego modelu

LD2410B: typ paska o długości 7 × 35 mm, parametry są takie same, ale opakowanie jest inne

LD2412: Model dalekiego zasięgu, zasięg wykrywania ponad 10 m
