YJJ Mini600-CO2 Ultra-mały zintegrowany niediferencyjny moduł czujnika podczerwieni (NDIR)

Opis produktu:

YJJ Mini600-CO₂ Bardzo mały, zintegrowany, niedyspersyjny moduł czujnika CO₂ na podczerwień (NDIR)

Cechy:

I. Pozycjonowanie produktu
Mini600-CO2 to bardzo mały, zintegrowany, niedyspersyjny moduł czujnika CO2 na podczerwień (NDIR), który jest kompatybilny z rdzeniem czujnika poprzedniego przenośnego detektora typu C (MPD-BTIC1). Koncentruje się na miniaturyzacji, niskim zużyciu energii, wbudowanej kompensacji temperatury i wilgotności oraz wbudowanej automatycznej kalibracji linii bazowej ABC. Został specjalnie zaprojektowany dla urządzeń przenośnych, podłączanych bezpośrednio do telefonów komórkowych i małych urządzeń IoT.
II. Kompletne parametry rdzenia (25 ℃, standardowe środowisko powietrzne 1 atm)
1. Wydajność wykrywania gazu CO2
Zasada detekcji: jednokanałowa metoda absorpcji podczerwieni NDIR o podwójnej długości fali
Zakres pomiarowy: 0 - 6000 ppm
Dokładność pomiaru:
400 - 2000 ppm: ±(30 ppm + 3% odczytu)
2000–6000 ppm: ±5% FS
Rozdzielczość: 1 str./min
Czas reakcji: T90 ≤ 28 s; T60 ≤12 s
Dryf punktu zerowego: ≤ 15 ppm/rok, wbudowana automatyczna korekta linii bazowej ABC (nie ma potrzeby ręcznej regularnej kalibracji)
Zakłócenia krzyżowe: Silne przeciwdziałanie zakłóceniom związanym z LZO, parą wodną, ​​kurzem i tlenkiem węgla, bez problemów z zatruciem i awarią czujnika elektrochemicznego
2. Zintegrowany czujnik temperatury i wilgotności
Zakres pomiaru temperatury: 0℃~+50℃, dokładność pomiaru temperatury ±0,4℃
Pomiar wilgotności: 0 ~ 99% RH, dokładność ± 3% RH
Funkcja: kompensacja temperatury i wilgotności w czasie rzeczywistym dla wartości stężenia CO2 i jednoczesne przesyłanie danych o temperaturze i wilgotności w celu obliczenia poziomu komfortu/punktu rosy
3. Specyfikacje elektryczne i komunikacyjne
Napięcie zasilania: DC 4,8 ~ 5,5 V (bezpośrednie zasilanie USB typu C 5 V, kompatybilne z telefonami komórkowymi / power bankami / komputerami)
Prąd roboczy: typowy 52 mA; prąd uśpienia w trybie gotowości ≤1,8 mA
Interfejs wyjściowy (podwójne wyjście):
Port szeregowy UART TTL: poziom 3,3 V, standardowy protokół MODBUS, do wtórnego rozwoju MCU
BLE Bluetooth 5.0 (pochodna Mini600-CO2-BT): bezprzewodowa transmisja CO2/temperatury i wilgotności do aplikacji na telefon komórkowy
Częstotliwość odświeżania danych: 1 Hz (generowanie pełnego zestawu danych co sekundę)
4. Budowa fizyczna i tolerancja środowiskowa

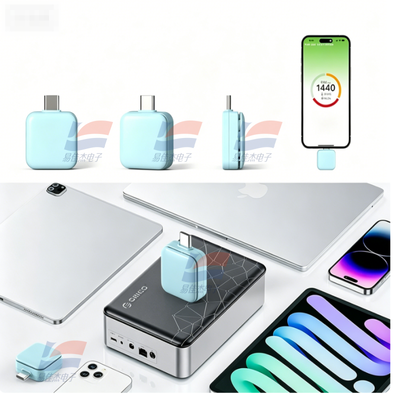

Rozmiar: 28×28×12 mm, struktura mikrokwadratowa, można zintegrować ze złączem żeńskim typu C, tworząc przenośny moduł wtykowy
Ochrona wentylacji: pyłoszczelna i wodoodporna, oddychająca membrana filtrująca PTFE, blokująca kurz, ciekłą parę wodną, ​​przepuszczają tylko cząsteczki gazu
Środowisko pracy: 0℃~50℃, 0~90% RH (bez kondensacji)
Środowisko przechowywania: -20 ℃ ~ 70 ℃
Żywotność: ≥5 lat (źródło światła podczerwonego nie zawiera części eksploatacyjnych, znacznie lepsze od elektrochemicznego czujnika CO2)
III. Zasada działania
Źródło światła podczerwonego emituje charakterystyczne światło podczerwone o długości fali 4,26 μm (pasmo absorpcji wyłącznie CO2);
Cząsteczki CO2 w komorze gazowej pochłaniają światło o określonej długości fali, detektor fotoelektryczny wykrywa stopień osłabienia natężenia światła;
Chip posiada wbudowane algorytmy przeliczające stężenie CO2, a jednocześnie odczytuje dane z wbudowanego chipa temperatury i wilgotności w celu skorygowania odchylenia pomiaru spowodowanego otoczeniem;
Wysyłaj standardowe dane dotyczące stężenia, temperatury i wilgotności przez port szeregowy/Bluetooth.
IV. Główne scenariusze zastosowań
1. Przenośny mobilny przyrząd detekcyjny (akcesorium podstawowe)

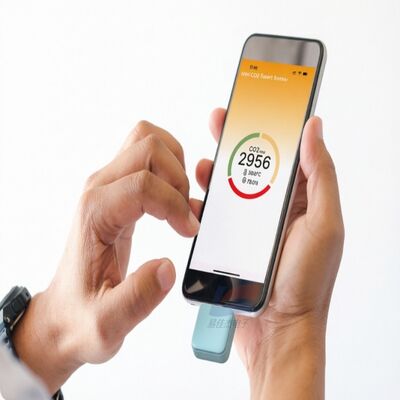

Jako główny czujnik jasnoniebieskiej podłączanej sondy jakości powietrza typu C (MPD-BTIC1) na Twoim zdjęciu; zasilany przez USB telefonu komórkowego/tabletu/laptopa, aplikacja wyświetla CO2, temperaturę i wilgotność w czasie rzeczywistym, ostrzega o niedoborze tlenu w zamkniętych przestrzeniach (zanieczyszczenie powietrza> 1000 ppm, > 2500 ppm skłonność do zawrotów głowy i senności).
2. Sprzęt do kontroli jakości powietrza w pomieszczeniach domowych
Miniaturowy alarm CO2 na pulpicie, monitor powietrza w sypialni / gabinecie;
Inteligentny system wentylacji, wbudowany moduł czujnikowy oczyszczacza powietrza, - wentylator do automatycznej wentylacji.
3. Sprzęt do eksperymentów edukacyjnych/fizycznych
Szkoły podstawowe i średnie, uniwersytety eksperymenty biologiczne: rejestracja zmian stężenia CO2 podczas fotosyntezy i oddychania roślin; przenośny bez ograniczeń mocy, odczyt wizualny na telefonie komórkowym.
4. Rolnicze sadzenie szklarniowe
Ogród, inspekcja skrzynek do uprawy roślin, monitorowanie stężenia CO2 w celu regulacji wentylacji i uwalniania nawozów gazowych, poprawy plonów; można przekształcić w podręczny sprzęt inspekcyjny.
5. Monitoring małego środowiska komercyjnego
Przenośna inspekcja do biur, sal konferencyjnych, pensjonatów, herbaciarni, sal lekcyjnych; brak okablowania, pomiar typu plug-and-play, szybka ocena efektu wentylacji pomieszczenia.
6. Monitorowanie przestrzeni zamkniętej pojazdu / przyczepy kempingowej
Samochody, przyczepy kempingowe, garaże podziemne, monitorowanie akumulacji CO2 w zamkniętych pomieszczeniach, zapobiegając odczuciu niedoboru tlenu i senności kierowcom i pasażerom.
7. Moduł rozwoju wtórnego IoT Inteligentny dom, przenośne instrumenty detekcyjne, zestawy rozwojowe producentów rejestratorów danych środowiskowych; Standaryzacja protokołu portu szeregowego, szybkie połączenie z mikrokontrolerami i platformami chmurowymi.
V. Podstawowe zalety
Bardzo mały rozmiar: kwadrat 28 mm, można zabudować jako minisondę z prostą wkładką typu C, konstrukcja przenośna;
Długa żywotność podczerwieni NDIR: brak elektrolitu, brak materiałów eksploatacyjnych, stabilna praca przez 5 lat, brak konieczności częstej wymiany czujników;
Synchroniczne wykrywanie trzy w jednym: zintegrowane zbieranie CO2 + temperatura + wilgotność, wbudowana kompensacja temperatury, dokładniejszy pomiar;
Wbudowana automatyczna kalibracja ABC: nie ma potrzeby ręcznej kalibracji punktu zerowego podczas długotrwałego użytkowania, co zmniejsza koszty konserwacji;
Zasilacz uniwersalny USB 5 V: telefony komórkowe, power banki, laptopy, adaptery mogą bezpośrednio zasilać;
Do wyboru dwie wersje przewodowe/Bluetooth: czysta wersja rozwojowa wybiera wersję podstawową UART, przenośna cywilna wybiera wersję bezprzewodową Bluetooth.
