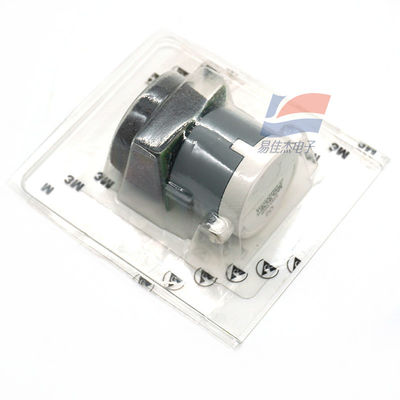

YJJ 0393 0000 0-25% obj. Elektrochemiczny czujnik tlenu Testo 340/Testo 350 Przenośny analizator gazów

Opis produktu:

YJJ 0393 0000 0 - 25% obj. Elektrochemiczny czujnik tlenu Testo 340 / Testo 350 Przenośny analizator gazów

Cechy:

I. Podstawowa specyfikacja modelu

Numer zamówienia: 0393 0000

Medium detekcyjne: Tlen (O₂)

Zasada detekcji: galwaniczne ogniwo elektrochemiczne (nie jest wymagane zewnętrzne zasilanie)

Kompatybilny z kompletnymi instrumentami: przenośnym analizatorem gazów Testo 340 / Testo 350. Służy do wymiany oryginalnego rdzenia eksploatacyjnego instrumentu od producenta. Nie można go używać oddzielnie poza maszyną.

Zamiennik poprzedniego modelu: 0393 0001 (przestarzały model aktualizacji)

II. Tabela podstawowych parametrów technicznych

Parametr Pozycja Standard Specyfikacja

Zakres pomiarowy 0 - 25% obj. O₂ (pełne pokrycie zakresu zawartości tlenu podczas spalania gazu)

Dokładność pomiaru ±0,3% obj

Rozdzielczość 0,01% obj

Czas reakcji T90 < 20s

Czas regeneracji < 30s

Zakres temperatury roboczej 0 - +50 ℃ (warunki pomiaru gazu)

Oczekiwany okres użytkowania 24 miesiące w środowisku powietrza o normalnej temperaturze (około 12–18 miesięcy w przypadku częstych pomiarów gazu)

Całkowity rozmiar 40 × 30 × 30 mm, standardowe opakowanie modułowe typu plug-in

Waga 38g

Charakterystyka wyjściowa Słaby liniowy sygnał napięciowy mV, Wbudowany elektrolit i elektroda katalityczna, Reakcja folii przepuszczającej tlen generuje odpowiedni prąd koncentracji

Charakterystyka przeciwzakłóceniowa Niewielka tolerancja na zakłócenia krzyżowe gazów CO, NO, NO₂, Wbudowana kompensacja algorytmu instrumentu

III. Zasada działania

Należy do galwanicznego elektrochemicznego czujnika tlenu:

Tlen przechodzi przez oddychającą membranę do elektrolitu i ulega reakcji redukcji na katodzie katalitycznej. Anoda jednocześnie utlenia się i uwalnia elektrony, a wielkość prądu generowanego przez obwód jest ściśle liniowo odpowiadająca stężeniu tlenu; Przyrząd zbiera sygnały mV i przetwarza je na zawartość tlenu, która służy do obliczenia efektywności spalania kotła (współczynnik nadmiaru powietrza λ).

IV. Podstawowe scenariusze zastosowań

1. Kocioł przemysłowy / detekcja gazu termicznego (scenariusz podstawowy)

Kocioł gazowy, kocioł węglowy, kocioł na gorącą wodę opalany paliwem, wykrywanie zawartości tlenu w gazie spalania;

Oblicz współczynnik nadmiaru powietrza do spalania według stężenia tlenu, wyreguluj drzwiczki wentylacyjne, aby zmniejszyć zużycie energii i zmniejszyć emisję NOx;

Elektrownie, ciepłownie, piece do obróbki cieplnej itp. Monitoring zanieczyszczeń środowiska.

2. Akcesoria do urządzeń do wykrywania gazów spalinowych

Analiza składu spalin przemysłowych, spalarni, spalarni śmieci;

Specjalne części zamienne do analizatora Testo350 zewnętrznych instytucji zajmujących się badaniami środowiskowymi;

Porównanie stężenia tlenu na wlocie i wylocie urządzeń do oczyszczania gazów spalinowych w celu określenia warunków oczyszczania.
