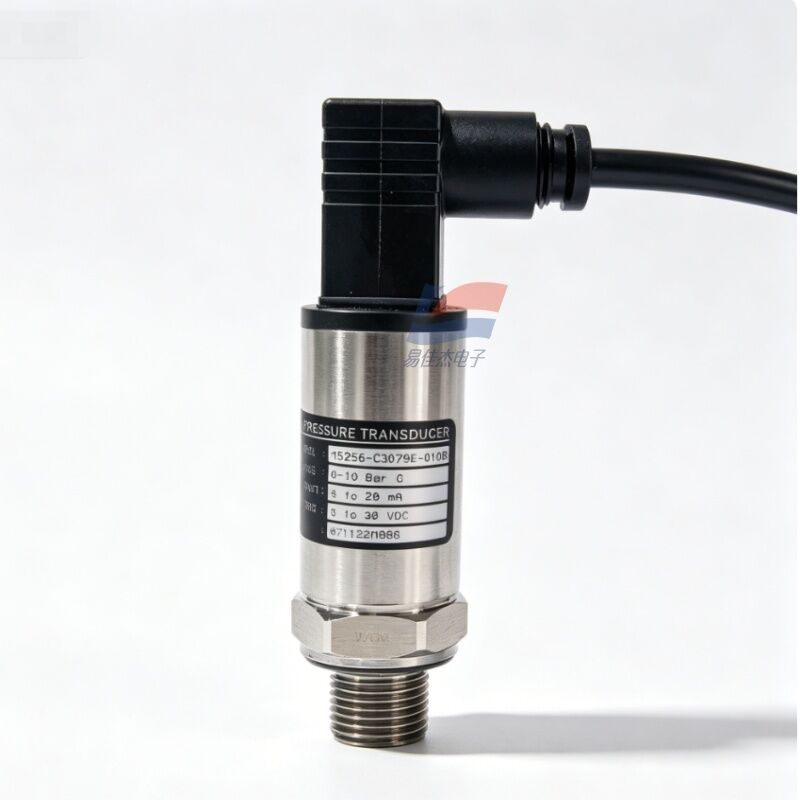

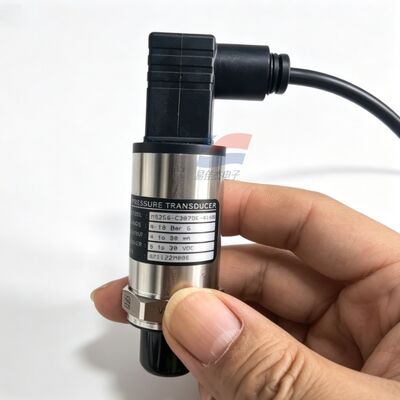

YJJ M5256-C3079E-010BG 0-10Bar Przemysłowy nadajnik ciśnienia do chłodzenia HAVC

Opis produktu:

YJJ M5256-C3079E-010BG Przemysłowy przetwornik ciśnienia 0-10Bar do chłodnictwa HAVC

Cechy:

M5256: Kompaktowa platforma przetwornika ciśnienia M5200 z mikrokutej stali nierdzewnej

C3079E: Elektryczny + gwintowany kod kombinowany

Cyfrowy 3: Sygnał wyjściowy = 4-20 mA dwuprzewodowe wyjście prądowe

079: Złącze elektryczne = DIN43650 Typ A Wtyczka Hirschmanna kątowa

E: Gwint procesowy = PT1/4 (R1/4) Brytyjski metryczny gwint zewnętrzny rury stożkowej

010: Zakres 0-10 Bar G (ciśnienie manometryczne, 0-1 MPa)

B: Typ ciśnienia = ciśnienie względne (jedna strona podłączona do atmosfery mierzy ciśnienie względne)

G: Standardowa konfiguracja zabezpieczenia obwodu (połączenie odwrotne, zwarcie, ochrona przeciwprzepięciowa EMI)

II. Podstawowe parametry techniczne

1. Tabela wydajności ciśnieniowej

Parametry i specyfikacje

Zakres pomiarowy: 0 - 10 Bar G (ciśnienie manometryczne / 0 - 1000 kPa)

Ogólna dokładność (nieliniowość + histereza + powtarzalność): ±0,25% pełnej skali

Całkowite pasmo błędów (TEB): ±1,0% FS w całym zakresie temperatur

Bezpieczne ciśnienie przeciążeniowe: 2-krotność zakresu znamionowego (20 barów)

Przeciwwybuchowe ciśnienie niszczące: 5-krotność zakresu znamionowego (50 barów)

Czas reakcji: < 3 ms, brak opóźnień w ciśnieniu dynamicznym

Roczny długoterminowy dryft zerowy: ≤ ±0,1% FS rocznie

2. Specyfikacje elektryczne

Wyjście: 4 - 20 mA układ dwuprzewodowy (0 Bar = 4 mA, 10 Bar = 20 mA)

Napięcie zasilania: 9–30 V DC (wspólne dla standardowych systemów przemysłowych 24 V DC)

Górny limit obciążenia: maksymalnie 500 Ω

Ochrona obwodów: Ochrona przed odwrotnym podłączeniem zasilania, ochrona przed zwarciem wyjścia, ochrona przed przepięciami elektromagnetycznymi 10 V/m EMC

Wytrzymałość izolacji: 100MΩ przy 500VDC

Podłączenie: 3-żyłowa wtyczka kątowa Hirschmann DIN43650, łatwa do podłączania i odłączania, odporna na wibracje

3. Kompatybilność mechaniczna i średnia

Materiał styku: Zintegrowany korpus rdzenia ze stali nierdzewnej 17-4PH, bez spawów, bez gumowego pierścienia uszczelniającego, mniej podatny na wycieki, odporny na olej i wodę

Interfejs procesowy: Zewnętrzny gwint stożkowy PT1/4 (R1/4) w połączeniu z uszczelką teflonową

Stopień ochrony: IP67, odpowiedni do szaf zewnętrznych i wilgotnych

Antywibracja: 20G (20 - 2000 Hz); Odporność na uderzenia: 50G

Rozmiar całkowity: Cylindryczny, kompaktowy, sześciostronna krawędź 24 mm, długość całkowita 50 mm, łatwa instalacja w ograniczonej przestrzeni sprzętowej

Waga: około 85g

4. Parametry temperaturowe

Średnia temperatura pracy: -40 ℃ ~ + 125 ℃

Zakres fabrycznej kompensacji temperatury: -20 ℃ ~ +85 ℃ (kalibracja w pełnym zakresie temperatur, brak znaczącego dryftu w wysokich i niskich temperaturach)

Temperatura przechowywania: -40 ℃ ~ +125 ℃

Stosowane media: Sprężone powietrze, olej hydrauliczny, czysta woda, para niskociśnieniowa, łagodne, słabo żrące płyny

5. Certyfikaty

Certyfikat CE przemysłowej kompatybilności elektromagnetycznej, zgodność środowiskowa RoHS

3. Podstawowe zalety produktu

Zintegrowany korpus ze stali nierdzewnej: brak struktury uszczelniającej typu O-ring, odporny na olej, parę wodną, ​​wysokie i niskie temperatury, o żywotności znacznie przekraczającej zwykłe przetworniki z krzemu dyfuzyjnego;

Zasilacz szerokonapięciowy 9 - 30VDC, kompatybilny z obrabiarkami, sprężarkami powietrza, szafami sterowniczymi PLC z zasilaniem 24V DC;

Wbudowane zabezpieczenia wielu obwodów, brak uszkodzeń czujnika z powodu nieprawidłowego okablowania lub zwarć podczas podłączenia na miejscu, wysoki współczynnik tolerancji błędów debugowania;

Wodoodporne złącze Hirschmanna o stopniu ochrony IP67, mniej podatne na poluzowanie lub pęknięcie w środowisku wibracyjnym;

Fabryczna kalibracja w pełnym zakresie temperatur, wysoce wymienna, nie ma potrzeby ponownej kalibracji systemu po wymianie.

4. Główne scenariusze zastosowań

1. Urządzenia automatyki hydraulicznej/pneumatycznej (najczęściej używane)

Wtryskarki, maszyny do odlewania ciśnieniowego, układ serwohydrauliczny, monitorowanie ciśnienia oleju w zamkniętej pętli;

Sprężarki powietrza, pompy próżniowe, stabilizacja ciśnienia w zbiorniku, sterowanie start-stop wysokiego i niskiego ciśnienia;

Urządzenia prasujące, automatyczne pobieranie ciśnienia oleju na liniach montażowych, alarm nadciśnienia.

2. HVAC, Chłodnictwo i Uzdatnianie Wody

Przetworniki ciśnienia wody do rur wody lodowej/gorącej w centralnej klimatyzacji;

Monitorowanie ciśnienia w suszarniach, sprężarkach powietrza;

Kontrola stałego ciśnienia w urządzeniach do oczyszczania wody, rurociągach wody obiegowej, zabezpieczenie przed niedoborem wody.

3. Ogólne wyposażenie przemysłowe

Detekcja niskiego ciśnienia w małych kotłach parowych, urządzeniach do obróbki cieplnej;

Sygnał zwrotny ciśnienia dla urządzeń do cięcia laserowego, drukowania i pakowania;

Gromadzenie danych dla oprzyrządowania do prób ciśnieniowych, stanowisk do prób starzenia.
