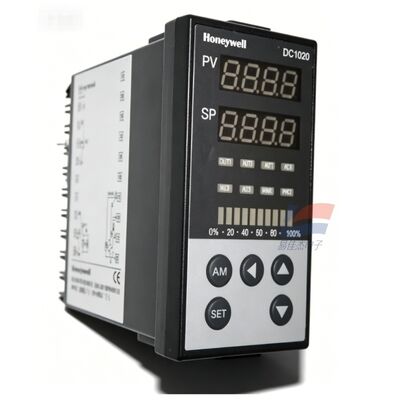

YJJ DC1020CT-30200B-E PID temperaturometr do obróbki cieplnej / sprzętu do pieczenia

Opis produktu:

YJJ DC1020CT-30200B-E Miernik kontroli temperatury PID do obróbki cieplnej/sprzętu do pieczenia

Cechy:

I. Interpretacja kompletnych segmentów modelu DC1020CT-30200B-E

DC1020: Rozmiar serii 48 mm × 96 mm (panel pionowy 8/8 DIN)

CT: Typ wejścia = T = Specjalne wejście dla termopar (K/J/R/S/B/E/N/T/W itp. 12 typów termopar), nie może być bezpośrednio termorezystorem PT100

3: Główne wyjście sterujące OUT1 = 4~20mA analogowe wyjście prądowe ciągłe PID

0: Drugie wyjście sterujące OUT2 = Brak

2: Kanał alarmowy = 2 niezależne przekaźniki alarmowe (AL1 + AL2)

00: Brak wyjścia przetwornika, brak zewnętrznego zdalnego ustawienia SP

B: Wbudowana komunikacja RS485 Modbus-RTU (można połączyć w sieć ze sterownikiem PLC/ekranem dotykowym)

E: Interfejs menu operacyjnego w języku angielskim

II. Podstawowe parametry elektryczne sprzętu

1. Wejście termopary (standard CT)

Kompatybilne termopary: K, J, R, S, B, E, N, T, W5Re/W26Re, PLII, U, L, łącznie 12 typów

Dokładność pomiaru: pełna skala ± 0,5% pełnej skali, rozdzielczość wyświetlacza 0,1 ℃

Okres próbkowania: 250ms/czas

Wykrywanie awarii: Otwarty obwód termopary automatycznie wyzwala alarm o usterce

2. Główne wyjście sterujące PID (4~20mA)

Specyfikacja wyjściowa: 4~20mA DC, maksymalne obciążenie 500Ω, bezkontaktowa ciągła regulacja proporcjonalna

Zakres parametrów PID:

Zakres proporcjonalności P: 0~200% (P=0 to sterowanie włączaniem/wyłączaniem)

Całka I: 0 ~ 3600 s; Różnica D: 0 ~ 900 s

Obsługa automatycznego dostrajania AT, ręcznego/automatycznego bez przełączania zakłóceń A/M

Okres wyjściowy: 0 s (wyjście prądowe nie ma opóźnienia mechanicznego, odpowiednie dla elektrycznego zaworu proporcjonalnego, zasilacza regulacyjnego SCR)

3. Dwa przekaźniki alarmowe (AL1, AL2)

Specyfikacja styku: jednobiegunowy, dwupołożeniowy SPDT, obciążenie rezystancyjne 3A/240VAC

Wbudowane 17 trybów alarmowych: wartość bezwzględna górnego i dolnego limitu, alarm odchylenia, błąd obwodu otwartego, obwód otwarty grzejnika, ostrzeżenie o stanie gotowości itp.

Można oddzielnie ustawić dwa niezależne progi, jeden dla wyłączenia z powodu nadmiernej temperatury, drugi dla przypomnienia o ostrzeżeniu

4. Komunikacja Modbus RS485 (funkcja podstawowa po przyrostku B)

Dane techniczne:
