W przypadku urządzeń spalinowych, które nie są objęte kontrolą PID, należy zastosować pomiar temperatury PID, który jest zgodny z wymogami niniejszego regulaminu.

Opis produktu:

W przypadku urządzeń spalinowych, które nie są objęte kontrolą PID, należy zastosować pomiar temperatury PID, który jest zgodny z wymogami niniejszego regulaminu.

Charakterystyka:

I. Interpretacja kompletnych segmentów modelu DC1040CR-701000-E

DC1040: rozmiar panelu 96 mm × 96 mm (1/4 kwadrat DIN), rzędy dwustronne rurek cyfrowych + wyświetlacz wiązki wyjściowej

CR: typ wejścia = R RTD, rezystancja termiczna dedykowana, obsługuje PT100/JPT100/JPT50, nie może bezpośrednio łączyć termoparów / sygnał liniowy 4-20mA

7: Główne wyjście sterowania OUT1 = trzycyfrowe wyjście napędu silnika do przodu/wstecz (przewody elektryczny zawór regulacyjny proporcjonalny, podwójny wyjście otwarty/bliski kontakt)

0: Drugi wyjście sterowania OUT2 = Brak

1: Kanał alarmowy = 1 wyjście alarmowe przekaźnika SPDT (AL1)

00: Brak wyjścia przetwornika, brak zewnętrznego zdalnego ustawienia SP

0: Brak funkcji komunikacji RS485 Modbus, tylko lokalna obsługa pojedynczej maszyny

E: Interfejs obsługi menu w języku angielskim

II. Elektryczne parametry podstawowego sprzętu

1. PT100 wejście oporu termicznego (standardy CR)

Wspiera RTD: PT100, JPt100, JPt50 trójprzewodowy opór cieplny

Zakres pomiaru temperatury: -199,9°C ~ +800,0°C, rozdzielczość 0,1°C Dokładność pomiaru: ±0,5% całej skali

Wykrycie przerwy linii: Automatyczny alarm awarii uruchomiony przez otwarty obwód oporu cieplnego

Okres pobierania próbek: 250 ms / czas

2. Drukowy wyjście sterowania zaworem silnika (wyjście 7, podstawowa funkcja)

Formularz wyjściowy: dwa zestawy niezależnych kontaktów rellu (zamknięty zawór / zawór otwarty), napędzający zawór silnika proporcjonalnego elektrycznego

Pojemność kontaktowa: obciążenie oporowe 3A / 240VAC

Logika sterowania: automatyczne wyjście PID z impulsami włączenia/wyłączenia, automatyczne obliczanie stopnia otwarcia zaworu, regulacja zamkniętej pętli o stałej temperaturze

Wspieranie dostosowania czasu podróży zaworu (0 ~ 1000 sekund), kompatybilne z parą / gorącą wodą elektrycznymi dwukierunkowymi / trójkierunkowymi zawory

Wsparcie automatycznego samonadzoru AT, ręczne / automatyczne niezakłócone przełączanie A/M

Parametry PID regulowane:

Pas proporcjonalny P: 0~200%; integral I: 0~3600s; pochodna D: 0~900s

3. Jednokanałowy przekaźnik alarmowy AL1

Kontakt: jednopołowy podwójny SPDT, 3A / 240VAC

Wbudowane 17 trybów alarmowych: górna granica, dolna granica, alarm odchylenia, czujnik o otwartym obwodzie, ostrzeżenie o gotowości

Można niezależnie ustawić próg alarmu, używany do wyłączenia nadtemperatury, połączenia ostrzegawczego dźwięku i światła

4Zaopatrzenie w energię i środowisko

Zasilanie: Uniwersalne zasilanie AC85~264V 50/60Hz, maksymalnie 8VA; opcjonalne zasilanie prądem stałym DC15~55VDC

Środowisko pracy: 0~50°C, wilgotność 20~90% RH bez kondensacji

Ochrona: panel przedni IP65, końce tylnego panelu IP30; przemysłowa ochrona przeciw prądom elektromagnetycznym, zakłócenia ruchu silnika

Przechowywanie parametrów: trwałe przechowywanie EEPROM po utracie zasilania, bez konieczności rezerwowej baterii

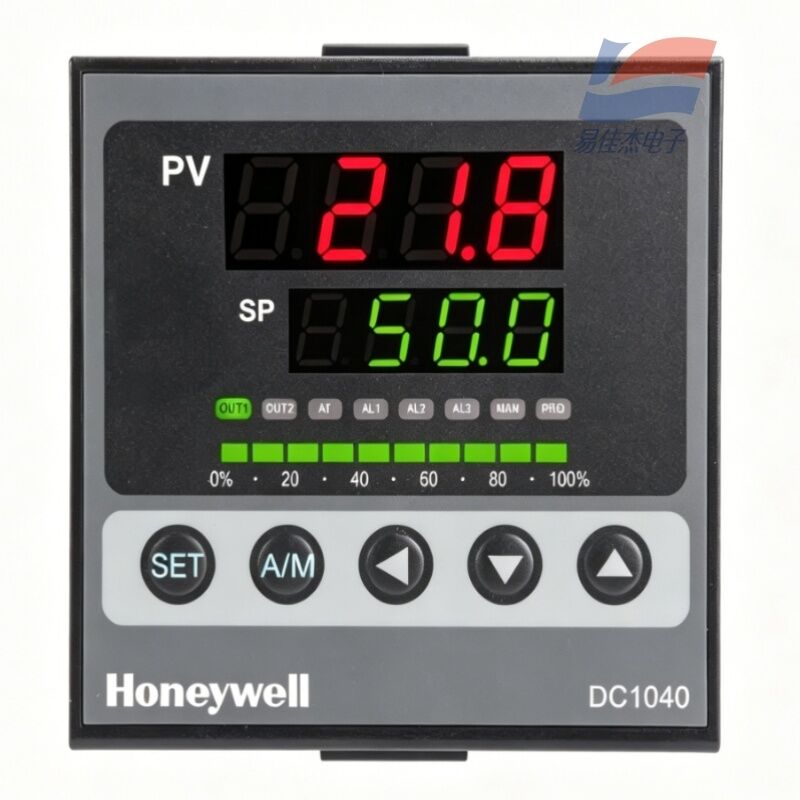

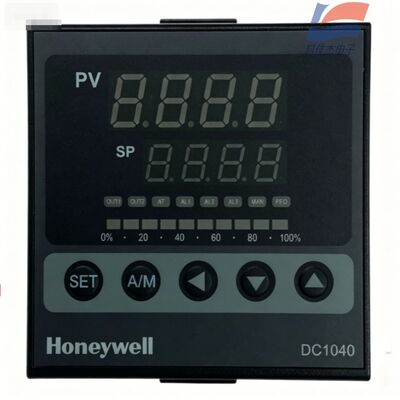

5Wyświetlacz i klucze

Podwójne 4-cyfrowe lampy cyfrowe: Wartość rzeczywista PV w górnym rzędzie, temperatura ustawiona SP w dolnym rzędzie

Kolumna LED 10-segmentowa: Intuicyjnie wyświetla współczynnik wyjścia otwierania zaworu 0~100%

Klawisze panelowe: ustawienie SET, automatyczne przełączanie A/M ręczne, klawisze regulacyjne w górę i w dół

Światła wskazujące stan: sterowanie zaworem OUT, samostosowanie AT, alarm AL1, tryb ręczny MAN

6Wymiary mechaniczne

Panel: 96×96mm; otwór szafki: 92×92mm; ogólna głębokość 95mm
