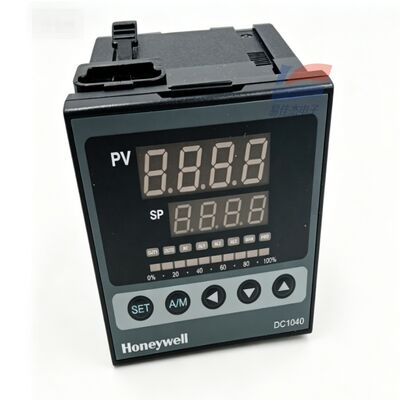

YJJ DC1040CL-301000-E PID Process Controller do precyzyjnej kontroli temperatury przemysłowej

Opis produktu:

YJJ DC1040CL-301000-E PID Process Controller do precyzyjnej kontroli temperatury przemysłowej

Charakterystyka:

I. Pełne wyjaśnienie segmentacji modelu: DC1040CL-301000-E

DC1040: Rozmiar serii 96 mm × 96 mm (1/4 panelu kwadratowego DIN), rzędowe rury cyfrowe + wyświetlacz kolumny światła 0~100%

CL: Typ wejścia = wprowadzenie analogowe liniowe liniowe, obsługuje tylko sygnały przemysłowych nadajników 4~20mA, 0~5V, 0~10V; nie może być bezpośrednio podłączony do termoparów / termorezistorów PT100

3: Główne wyjście sterujące OUT1 = 4~20mA analogiczny bieg ciągłego wyjścia PID (bez dostosowania proporcjonalnego kontaktu)

0: Drugie wyjście sterowania OUT2 = brak dodatkowego wyjścia sterowania

1: Kanał alarmowy = 1 alarm jednopołowy podwójnie relujący SPDT (AL1)

00: Brak wyjścia przetwornika, brak zewnętrznej funkcji zdalnego ustawienia SP

0: Brak interfejsu komunikacyjnego RS485 Modbus-RTU, tylko lokalna obsługa pojedynczej maszyny, nie obsługuje zdalnej sieci PLC

E: Interfejs menu operacyjnego w języku angielskim

II. Parametry charakterystyki elektrycznej podstawowego sprzętu

1. CL Liniowe wejście analogowe (funkcja rdzenia)

Sygnały obsługiwane: 4~20mA DC, 0~5V DC, 0~10V DC standardowe sygnały przetwornika przemysłowego (kompatybilne z przetwornikiem ciśnienia M5256, przepływometrem wiru VY400, modułem przetwornika tlenu / gazu 4-20mA)

Dokładność pomiaru: pełna skala ±0,5% FS, miejsce po przecinku 0,01/0,1/1 regulowane

Okres pobierania próbek: 500 ms / czas

Impedans wejściowy prądu: ≤ 100Ω; Impedans wejściowy napięcia ≥ 100kΩ

Wykrycie awarii: utrata sygnału wejściowego automatycznie uruchamia alarm awarii AL1

2. Główne sterowanie PID 4~20mA Prąd wyjściowy (kod 3)

Specyfikacja wyjściowa: 4~20mA prądu stałego, maksymalna impedancja obciążenia 500Ω, ciągła liniowa bez regulacji kontaktowej

Algorytm PID: standardowy PID + nasycenie antyintegralne, obsługuje automatyczne samo-tuning AT, ręczne / automatyczne bez zakłóceń przełączanie A/M

Zakres regulowalny parametrów PID:

Prorekcyjny zakres P: 0~200% (P=0 oznacza przełącznik włączania/wyłączania w dwóch pozycjach sterowania)

Integrał I: 0~3600; pochodna D: 0~900

Wydajność nie powoduje zużycia mechanicznego, nadaje się do warunków stałej regulacji wysokiej częstotliwości

3. Jednokanałowy przekaźnik alarmowy AL1

Specyfikacja kontaktowa: SPDT jednopołowe podwójne, obciążenie rezystywne 3A/240VAC

Wbudowane 17 trybów alarmowych: górna i dolna granica wartości bezwzględnej, przekroczenie granicy odchylenia, przerwanie sygnału, ostrzeżenie o gotowości itp.

Niezależne ustawienie progu, może być połączone z alarmami dźwiękowymi i świetlnymi, odcinając zawory magnetyczne, obwody wyłączające urządzenia

4Specyfikacje zasilania i środowiska

Zasilanie: ogólny szeroki zakres AC85~264V 50/60Hz, maksymalne zużycie energii całkowite 8VA; opcjonalne zasilanie prądem stałym DC15~50V

Temperatura środowiska pracy: 0~50°C; przechowywanie -20~+65°C

Wilgotność: 20~85% RH, bez kondensacji

Stopień ochrony: panel przedni IP65, tylne końce okablowania IP30

Kompatybilność elektromagnetyczna: certyfikacja przemysłowa EMC CE, odporność na zakłócenia fal prądu silnikowego, konwertera częstotliwości

Przechowywanie parametrów: wyłączenie EEPROM trwale zapisuje parametry, bez potrzeby zapasowej baterii

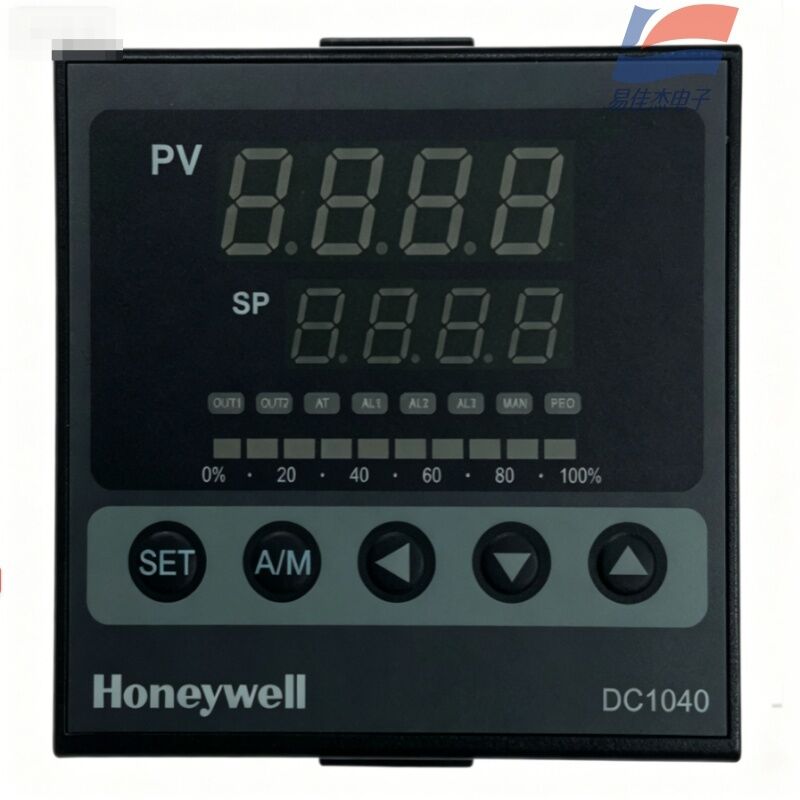

5Wyświetlacz i klucze

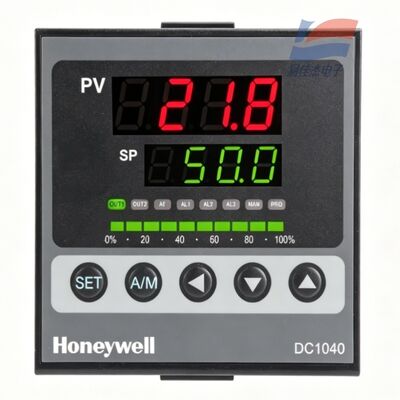

Podwójne 4-cyfrowe rurki cyfrowe: W górnym rzędzie wartość pomiaru PV w czasie rzeczywistym, w dolnym rzędzie wartość ustawienia procesu SP

10 segmentów zielone kolumna światła LED: intuicyjnie wyświetla 0~100% współczynnik mocy wyjściowej PID

Klawisze obsługi: ustawienie SET, automatyczne przełączanie ręczne A/M, klawisze wzrostu/spadku w górę i w dół, światła wskazujące stan: OUT - główny wyjście sterujący, AT - samostosowanie, AL1 - alarm, MAN - tryb ręczny

6Wymiary instalacji mechanicznej

Wymiar panelu: 96 (W) × 96 (H) mm

Otwór szafy sterującej: 92 × 92 mm

Głębokość całkowita: 95 mm

III. Główne zalety produktu

Specjalistyczny sterownik sygnałów liniowych: nie ogranicza się do kontroli temperatury, może wykonywać regulację PID w pętli zamkniętej dla ciśnienia, przepływu, poziomu i stężenia gazu,Kompatybilny ze wszystkimi nadajnikami typu wyjściowego 4-20mA;

4-20mA bezstykowy prąd wyjściowy, o długości życia znacznie dłuższej niż prąd wyjściowy z kontaktu relé, kompatybilny z elektrycznymi zaworami proporcjonalnymi, regulacją mocy w stanie stałym SCRi wentylatorów o zmiennej częstotliwości;

5Automatyzacja niezależnych małych urządzeń

Całkowity proces zamkniętej pętli można wykonać bez użycia PLC: nadajnik zbiera sygnały → obliczenie PID instrumentu → 4-20mA napędza siłownik,a przekaźnik alarmowy służy jako blokada bezpieczeństwa.
