YJJ S5990-01 Dwuwymiarowy fotodioda detektora położenia PSD Optyczny pomiar położenia

Opis produktu:

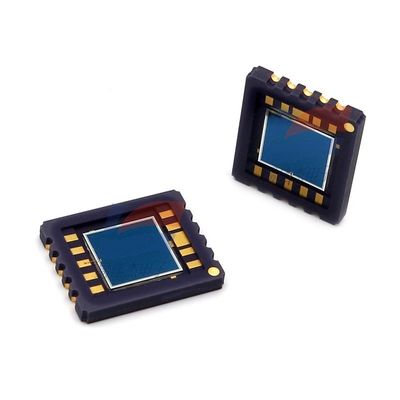

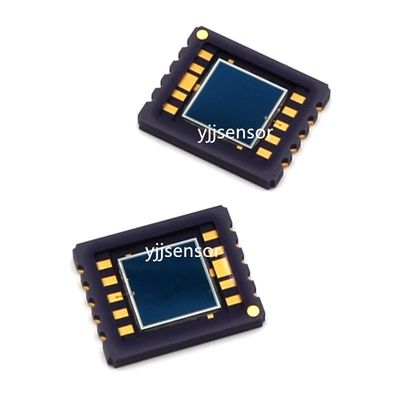

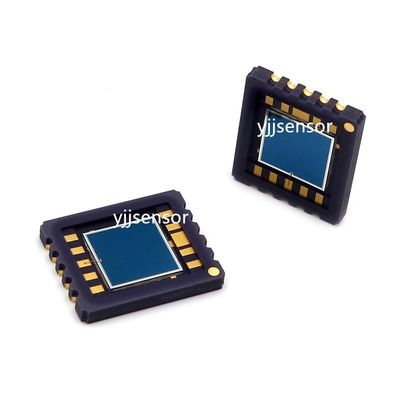

YJJ S5990-01 Dwuwymiarowa fotodioda detektora PSD czuła na położenie do optycznego pomiaru położenia

Cechy:

Typ urządzenia: Czterostronny, dwuwymiarowy PSD (Position Sensitive Detector, rodzaj specjalnej fotodiody)

Rozróżnienie modelowe

S5990-01: Model do montażu powierzchniowego na tacy i masowo;

S5990-11: Model produkcyjny z taśmą w rolce do montażu powierzchniowego;

Ta sama seria w dużych rozmiarach: S5991-01 (powierzchnia światłoczuła 9×9mm)

Podstawowa zasada

Fotodioda krzemowa z czterostronnie oddzieloną elektrodą. Kiedy plamka świetlna pada na dowolne miejsce powierzchni światłoczułej o wymiarach 4×4 mm, cztery ścieżki wyjściowego fotoprądu anod X1/X2/Y1/Y2 odpowiadają liniowo współrzędnym plamki świetlnej; obwód końcowy oblicza stosunek czterech prądów i może obliczyć dokładne dwuwymiarowe współrzędne X i Y, bez potrzeby stosowania matrycy pikseli, ciągłego wykrywania położenia, a szybkość reakcji jest niezwykle szybka.

II. Parametry rdzenia optycznego i elektrycznego (Ta = 25 ℃, standardowe warunki testowe)

1. Optyczne parametry widmowe Tabela

Parametry Typowe specyfikacje

Efektywny obszar światłoczuły 4 mm × 4 mm

Zakres odpowiedzi widmowej 320 ~ 1100 nm (ultrafiolet do bliskiej podczerwieni)

Długość fali odpowiedzi szczytowej λp 960nm (kompatybilna z laserem na podczerwień 905/960nm)

Szczytowa czułość reakcji 0,6 A/W

2. Tabela wydajności wykrywania pozycji

Wskaźniki parametrów

Błąd detekcji pozycji ±70μm (typowy), maksymalnie ±150μm

Fotoprąd nasycenia 500μA (VR=5V, obciążenie 1kΩ)

Rezystancja międzybiegunowa 7 kΩ (przesunięcie 0,1 V)

Czas reakcji na wzrost tr 1μs (szybkie śledzenie punktu)

Pojemność złącza końcowego 70~150pF

Identyfikator prądu ciemnego (VR=5V) Typowo 0,5nA, maksymalnie 10nA (niski poziom szumów, odpowiedni do słabego oświetlenia)

3. Parametry graniczne słupa

Maksymalne napięcie polaryzacji wstecznej: 20 V (konwencjonalne zalecane napięcie robocze 5 V)

Temperatura pracy: -20 ℃ ~ + 60 ℃

Temperatura przechowywania: -40 ℃ ~ + 80 ℃

Grubość opakowania: Ultracienka obudowa do montażu powierzchniowego z ceramiki o grubości 1,26 mm, kompatybilna z lutowaniem rozpływowym SMT

Materiał okna: Żywica silikonowa (lepsza przepuszczalność światła ultrafioletowego niż żywica epoksydowa)

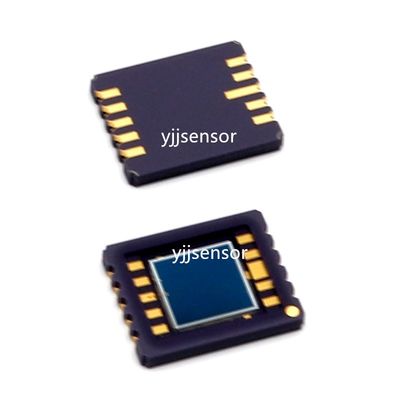

4. Definicje pinów (montaż powierzchniowy 10-pinowy)

Anoda X1

Pusta stopa NC

Anoda X2

Pusta stopa NC

Katoda Wspólna katoda

Pusta stopa NC

Anoda Y1

Pusta stopa NC

Anoda Y2

Pusta stopa NC
