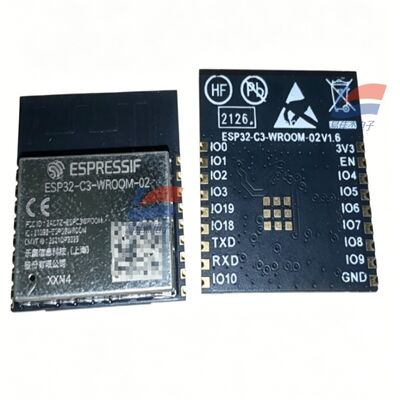

YJJ ESP32-C3-WROOM-02-N4 2.4GHz Wi-Fi + Bluetooth BLE5.0 Moduł bezprzewodowy

Opis produktu:

YJJ ESP32-C3-WROOM-02-N4 Moduł bezprzewodowy WiFi 2,4 GHz + Bluetooth BLE5.0

Cechy:

I. Informacje podstawowe

Producent marki: Espressif (Szanghaj, Chiny)

Interpretacja modelu

ESP32-C3: Wbudowany jednordzeniowy główny układ sterujący RISC-V

WROOM-02: Seria standardowych modułów bezprzewodowych SMD

N4: 4MB Quad SPI Flash, przemysłowy zakres temperatur -40℃~+85℃

Antena: Wbudowana antena PCB (brak gniazda U.FL, wyróżniona przyrostkiem 02U dla modelu anteny zewnętrznej)

Opakowanie: 19-pinowy moduł do montażu powierzchniowego SMD, wymiary 18×20×3,2mm

II. Podstawowe parametry sprzętowe

1. Procesor i pamięć masowa

Procesor: 32-bitowy, jednordzeniowy RISC-V, maksymalnie 160 MHz

ROM: 384 KB

SRAM: 400 KB (pamięć podręczna 16 KB) + 8 KB SRAM RTC

Flash: 4MB (N4 oznacza 4M, N8 to 8M)

Wbudowany, precyzyjny oscylator kwarcowy 40 MHz Espressif Systems

2. Komunikacja bezprzewodowa (Wi-Fi + BLE Dual)

Wi-Fi 2,4G

Standard: 802.11 b/g/n, 1T1R

Szerokość pasma: 20 MHz/40 MHz, maksymalna prędkość 150 Mbps

Kanał: 2412 ~ 2484 MHz (1 ~ 13 kanałów)

Tryb: Stacja / SoftAP / Hybrid Dual Mode, obsługuje 4 wirtualne Wi-Fi

Moc transmisji: 20,5 dBm; Czułość odbioru - 105dBm

Funkcje: wyznaczanie odległości FTM, WMM, agregacja ramek, różnorodność anten

Bluetooth 5.0 BLE

Szybkość: 125 K/500 K/1 M/2 Mb/s

Wsparcie: BLE Mesh, rozszerzenie transmisji, zestaw wielu transmisji

Anteny Wi-Fi/Bluetooth współdzielone, wbudowane planowanie współistnienia, brak wzajemnych zakłóceń Espressif Systems

3. Zasoby peryferyjne (15 GPIO)

Wszystkie GPIO można przeprogramować, zintegrowane urządzenia peryferyjne:

Komunikacja: UART×2, I2C, SPI, I2S audio, TWAI (CAN2.0), USB (port szeregowy / debugowanie JTAG dwufunkcyjne)

Analogowe: 8 kanałów SAR ADC (12bit), wbudowany czujnik temperatury chipa

Sterowanie: wielowyjściowe LED PWM, pilot na podczerwień, ogólne DMA, watchdog sprzętowy, timer

3 GPIO do łączenia pinów konfiguracji startowej, wyboru trybu włączenia Espressif Systems

4. Zużycie energii elektrycznej i mocy

Napięcie zasilania: 3,0 V ~ 3,6 V (typowo 3,3 V)

Szczytowy prąd transmisji: 280 ~ 345 mA

Prąd odbioru Wi-Fi: 82mA

Uśpienie o niskiej mocy: głęboki sen RTC tylko na poziomie kilku μA, odpowiedni dla urządzeń bateryjnych

Temperatura pracy: -40 ℃ ~ + 85 ℃ (seria N to normalny model przemysłowy; H4 to model wysokotemperaturowy - 40 ~ 105 ℃)

Poziom odporności na kurz: MSL3, kompatybilny z lutowaniem rozpływowym do montażu powierzchniowego

5. Opakowania strukturalne

Montaż powierzchniowy 19-pinowy, metalowa osłona przeciwzakłóceniowa

Wbudowana antena PCB, nie ma potrzeby stosowania dodatkowej anteny zewnętrznej, upraszcza ogólną konstrukcję

III. Tabela szybkiego różnicowania modeli serii podobnych

Zakres temperatur anteny błyskowej modelu

ESP32-C3-WROOM-02-N4 4MB PCB montowane na płycie -40~85℃

ESP32-C3-WROOM-02-N8 8MB PCB montowane na płycie -40~85℃

ESP32-C3-WROOM-02U-N4 4MB Zewnętrzna antena U.FL -40~85℃

ESP32-C3-WROOM-02-H4 4 MB PCB montowane na płycie -40 ~ 105 ℃ (wysoka temperatura)

Cztery. Podstawowe zalety produktu

Otwarta architektura RISC-V, brak opłat licencyjnych ARM, niższe koszty i wyższa wydajność w zakresie kosztów produkcji

Pojedynczy moduł Wi-Fi + BLE, obsługuje parowanie Bluetooth, bezprzewodową transmisję danych, sieć Mesh

Bogate urządzenia peryferyjne: można bezpośrednio podłączyć czujniki, wyświetlacze, silniki, magistralę CAN, głośniki audio

Bardzo niski pobór mocy w trybie uśpienia, odpowiedni dla urządzeń przenośnych zasilanych baterią litową

Kompaktowy rozmiar, ekranowana konstrukcja, łatwe do przejścia certyfikaty dla sprzętu gospodarstwa domowego / elektromagnetyki przemysłowej

Oficjalne platformy rozwojowe LeCang typu open source ESP-IDF i Arduino, niski próg rozwoju

Pięć. Główne scenariusze zastosowań

1. Inteligentny dom (scenariusz maksymalnego wykorzystania)

Inteligentne gniazda Wi-Fi, przełączniki, sterowniki oświetlenia, silniki do kurtyn

Zaciski sieciowe czujnika temperatury, wilgotności / podczerwieni / czujnika gazu

Inteligentne małe urządzenia: nawilżacze, oczyszczacze, dystrybutory wody, wanienki do stóp

2. Automatyka przemysłowa (kompatybilna - szeroki zakres temperatur 40 ~ 85 ℃)

Przemysłowy bezprzewodowy terminal akwizycyjny: zbiera dane dotyczące napięcia, prądu, temperatury, wilgotności i czujników gazu (w połączeniu z czujnikami gazu SO-E2-960, MSA, z którymi wcześniej się konsultowałeś)

Bezprzewodowa bramka magistrali CAN, zdalne monitorowanie sprzętu, moduł transmisji 485 do Wi-Fi

Bezprzewodowa transmisja danych dla przyrządów, bezprzewodowe przesyłanie danych dla przyrządów kontrolnych

3. Elektronika użytkowa i urządzenia przenośne

Bransoletka z podwójnym trybem Bluetooth/Wi-Fi, detektory stanu zdrowia, wagi

Bezprzewodowe odtwarzacze głosowe, głośniki Bluetooth, urządzenia audio I2S

Urządzenia do zdalnego sterowania, bramki przekazujące na podczerwień

4. Kolekcja Internetu Rzeczy, sprzęt zabezpieczający

Kolektory akumulatorowe małej mocy (monitoring środowiska terenowego, wilgotność temperatury magazynu)

Bezprzewodowa kontrola dostępu, alarm wykrywający obecność człowieka, płyta podrzędna kamery

Urządzenia współdzielone (power banki, tablica komunikacyjna do pozycjonowania rowerów)

5. Edukacja, rozwój DIY

Płyta rozwojowa nauczania Internetu rzeczy, projekty twórców, eksperymentalna platforma sterowania bezprzewodowego
