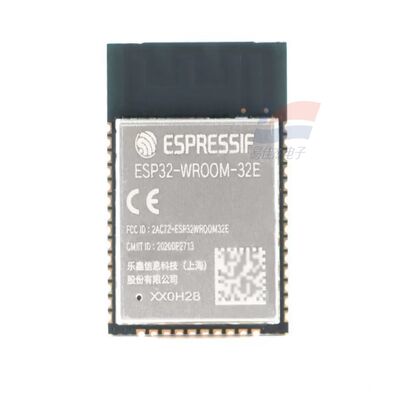

Moduł YJJ ESP32-WROOM-32E Dual-Core Wi-Fi & Bluetooth MCU - Moduł bezprzewodowy LoT

Opis produktu:

YJJ ESP32-WROOM-32E Dwurdzeniowy moduł MCU WiFi i Bluetooth - moduł bezprzewodowy IoT

Cechy:

ESP32: Dwurdzeniowy główny układ sterujący LX6 pierwszej generacji

WROOM-32: Standardowa seria modułów bezprzewodowych

E: Zoptymalizowany krzem V3 (zastąpienie starego 32D, naprawa błędów sprzętowych, ulepszenia RF i bezpieczeństwa)

Antena: Wbudowana antena PCB; przyrostek UE = z gniazdem anteny zewnętrznej U.FL

Wersja Flash: N4 (4 MB) / N8 (8 MB) / N16 (16 MB)

Opcjonalna wersja R2: Wbudowana 2 MB pamięci PSRAM, odpowiednia do buforowania głosu i obrazu

II. Podstawowe parametry sprzętowe

1. Główna kontrola i przechowywanie

Procesor: Dwurdzeniowy 32-bitowy Xtensa LX6, regulowana częstotliwość od 80 do 240 MHz, dwurdzeniowe niezależne domeny mocy

Pamięć wewnętrzna: 448 KB ROM + 520 KB SRAM + 16 KB RTC SRAM

Flash: standardowy 4MB, opcjonalnie 8MB/16MB SPI Flash

Wysokiej klasy model R2: dodatkowa 2MB ósemkowa pamięć PSRAM (do buforowania głosu i kamery)

Koprocesor ULP o bardzo niskim poborze mocy: niezależnie zbiera dane z czujników w trybie uśpienia, w trybie gotowości na poziomie mikroamperów dla całej maszyny

2. Dwumodowe Wi-Fi 2,4G + Bluetooth

Standard: 802.11 b/g/n 1T1R, maksymalnie 150Mbps

Kanały operacyjne: 2412 ~ 2484 MHz, obsługuje STA/AP/Mixed, WiFi Mesh, zdalną aktualizację OTA

Optymalizacja radia: aktualizacja obwodu dopasowującego antenę 32E w porównaniu do 32D, bardziej stabilne jednoczesne połączenia dla wielu urządzeń

Bluetooth 4.2 (BR/EDR + BLE)

Obsługuje BLE Mesh, parowanie transmisji Bluetooth, kodowanie audio SBC, przeciwdziałanie zakłóceniom ze przeskakiwaniem częstotliwości AFH

Może pracować jednocześnie z Wi-Fi i Bluetooth, bez konfliktów w harmonogramie współistnienia sprzętu radiowego

3. Zasoby peryferyjne (do 26 GPIO)

Wszystkie matryce GPIO można dowolnie wykorzystywać, zintegrowane urządzenia peryferyjne:

Komunikacja: 3 UART, I2C, SPI, I2S audio, TWAI (CAN2.0), SDIO

Analogowe: 8 12-bitowych przetworników ADC SAR, 2 8-bitowe przetworniki cyfrowo-analogowe, pojemnościowy czujnik dotykowy

Sterowanie: 16 diod LED PWM, PWM specyficzne dla silnika, transceiver podczerwieni, licznik impulsów, watchdog sprzętowy

Obsługuje rozszerzenie urządzeń peryferyjnych kart SD w celu zapewnienia dużej pojemności pamięci masowej

4. Elektryka, rozmiar i środowisko

Zasilanie: 3,0 ~ 3,6 V (typowo 3,3 V)

Rozmiar: 18 × 17,5 × 3,2 mm, 38-pinowy standardowy montaż powierzchniowy SMD, metalowa pokrywa ekranująca

Temperatura pracy: wersja standardowa - 40℃~+85℃; wersja wysokotemperaturowa do - 40℃~+105℃

Poziom odporności na wilgoć: MSL3, wspomaga produkcję masy lutowniczej rozpływowej

Certyfikaty: BQB Bluetooth, częstotliwość radiowa FCC/CE, RoHS

III. Punkty ulepszeń 32E w porównaniu do poprzedniego rdzenia 32D

Aktualizacja chipa V3 krzemu: naprawia anomalię uruchamiania kryształów, awarię pamięci podręcznej PSRAM, błąd rozłączenia Bluetooth

Zwiększenie bezpieczeństwa: obsługuje szyfrowanie sprzętowe Secure Boot V2, Flash, odpowiednie dla komercyjnych urządzeń sieciowych

Optymalizacja radia: silniejsze zakłócenia antyelektromagnetyczne, znaczna poprawa stabilności WiFi urządzeń w metalowych obudowach

Oprogramowanie w pełni kompatybilne: definicje pinów pozostają niezmienione, można je bezpośrednio zastąpić pin-to-pin przez 32D, nie ma potrzeby modyfikowania PCB

Stabilność dostaw: Espressif promuje głównie model produkcji masowej, 32D jest stopniowo wycofywane, nowe projekty preferują 32E

IV. Proste rozróżnienie od tabeli ESP32-S3 / ESP32-C3

Kluczowe różnice w pozycji modelu

ESP32-WROOM-32E Ogólny moduł IoT Dwurdzeniowy LX6, brak akceleracji sprzętowej AI, kompletne urządzenia peryferyjne, wysoki stosunek ceny do wydajności

ESP32-C3-WROOM-02 Niedrogi, jednordzeniowy, minimalny IoT RISC-V, mniejszy rozmiar, odpowiedni tylko do prostych sieci czujników

ESP32-S3-WROOM-1 Specjalistyczny dwurdzeniowy procesor AI Voice/Vision z instrukcjami wektorowymi AI, obsługuje kamerę DVP, duży PSRAM

V. Główne scenariusze zastosowań

1. Inteligentny dom (najczęstszy scenariusz)

Inteligentne gniazdka, przełączniki ścienne, sterowanie oświetleniem RGB, silniki do zasłon, bramka do wykrywania temperatury/wilgotności/człowieka; Parowanie Bluetooth + pilot WiFi, pełne połączenie Mesh.

Bramka bezprzewodowa 2.485/CAN na WiFi, zdalne monitorowanie urządzeń przemysłowych

3. Urządzenia audio i głosowe

Głośnik z podwójnym trybem Bluetooth WiFi, terminal komunikatów głosowych, proste rozpoznawanie głosu, odtwarzacz MP3; Wersja PSRAM może buforować strumienie audio.

4. Automatyka przemysłowa

Przemysłowy rejestrator danych, gromadzenie stanu sprzętu, monitorowanie online temperatury/wilgotności/ciśnienia, bezprzewodowa rozbudowa PLC, węzeł gromadzenia IoT w szklarni rolniczej; szeroki zakres temperatur -40 ~ 85 ℃ odpowiedni do warsztatów / na zewnątrz.

5. Elektronika użytkowa i urządzenia do wytwarzania

Samochód zdalnie sterowany WiFi, waga elektroniczna, detektor stanu zdrowia, współdzielone urządzenia (ładowanie akumulatora/szafka do przechowywania), tablica edukacyjna rozwoju Arduino/ESP-IDF.

6. Monitorowanie bezpieczeństwa i małej mocy

Zewnętrzny monitoring środowiska zasilany bateryjnie, rejestrator temperatury/wilgotności w magazynie, kontroler kontroli dostępu, urządzenie alarmowe wykrywające obecność człowieka; tryb głębokiego uśpienia zapewniający wielomiesięczną żywotność baterii.
