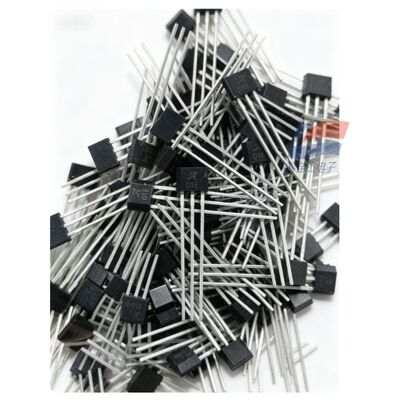

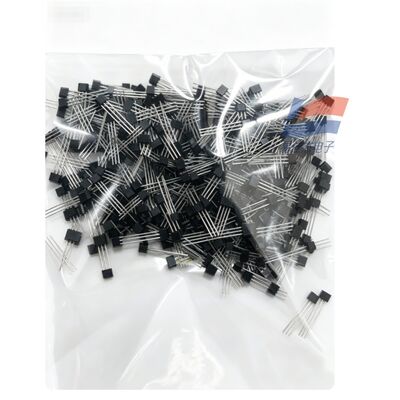

YJJ A1101EUA-T Jednobiegunowy cyfrowy przełącznik hallowy z jedwabnym ekranem 01E Elektronika samochodowa

Opis produktu:

YJJ A1101EUA-T Jednobiegunowy cyfrowy przełącznik Halla z elektroniką samochodową 01E z sitodrukiem

Cechy:

I. Informacje podstawowe

Pełna nazwa modelu: A1101EUA-T, sitodruk 01E
Opakowanie: 3-pinowy otwór przelotowy SIP-3 (odpowiednik TO92 z długim pinem)
Typ urządzenia: Ciągły, jednobiegunowy przełącznik Halla (wyjście cyfrowe), wykrywa tylko biegun S (biegun południowy) magnesu
Integracja wewnętrzna: obwód stabilizujący napięcie, element Halla, wzmacniacz sygnału, wyzwalacz Schmitta, tranzystor wyjściowy NMOS z otwartym drenem
Certyfikaty: klasa samochodowa AEC-Q100, ochrona środowiska RoHS, wysoka odporność na zakłócenia ESD/EMC, ochrona przed odwrotną baterią
II. Podstawowe parametry elektryczne (standardowe warunki pracy 25 ℃)
1. Tabela charakterystyk elektrycznych zasilacza
Parametry Specyfikacja Wartości
Robocze napięcie zasilania VCC 3,8 V ~ 24 V DC (kompatybilne ze sterowaniem przemysłowym 5 V/12 V/24 V/zasilaniem samochodowym)
Maksymalne napięcie wytrzymywane ±30 V (wbudowane zabezpieczenie przed odwrotnym podłączeniem i zabezpieczenie przeciwprzepięciowe)
Typowy statyczny prąd roboczy 7,5 mA
Czas uruchamiania po włączeniu zasilania ≤ 4 μs, pole magnetyczne można wykryć natychmiast po włączeniu zasilania
2. Parametry wyzwalania pola magnetycznego (wydajność magnetyczna rdzenia) Tabela
Parametry Typowa wartość Wyjaśnienie
Punkt wyzwalania pracy BOP (zamknięcie bieguna S) 175 Gs (17,5 mT) Wyjście jest pobierane w stanie niskim i przewodzi, gdy pole magnetyczne wynosi ≥ 175 Gs
Punkt zwolnienia BRP (magnes daleko) 45 Gs (4,5 mT) Wyjście jest odcięte i ma wysoką rezystancję, gdy pole magnetyczne wynosi < 45 Gs
Okno histerezy magnetycznej BHYS 130Gs Zapobiega nieprawidłowemu wyzwalaniu drgań pola magnetycznego
Polaryzacja detekcji Pojedynczy biegun, reaguje tylko na biegun S magnesu. Biegun N nie reaguje
3. Parametry wyjściowe
Struktura wyjściowa: Otwarty dren z kanałem N (otwarty kolektor), należy zastosować górny rezystor podciągający
Maksymalny prąd opadający IOUT: 25 mA, może bezpośrednio sterować diodami LED i małymi przekaźnikami
Spadek nasycenia (przewodzenie przy 20 mA): Typowo 215 mV, maksymalnie 400 mV
Prąd upływowy w stanie wyłączonym: ≤ 10 μA
4. Środowisko i temperatura
Temperatura pracy: -40 ℃ ~ +85 ℃ (szeroki zakres temperatur dla pojazdów)
Temperatura przechowywania: -55 ℃ ~ +150 ℃
Materiał opakowania: Plastikowe opakowanie z czarnej żywicy epoksydowej, odporne na wibracje i wilgoć
III. Podstawowe zalety produktu
Szerokie napięcie 3,8 ~ 24 V, odpowiednie dla urządzeń konsumenckich 5 V, przemysłowych 24 V, samochodowych systemów 12 V;
Fabryczna kalibracja opakowania eliminuje dryf temperatury naprężenia wtrysku, stabilne punkty wyzwalania w całym zakresie temperatur;
Ciągłe wykrywanie w czasie rzeczywistym, brak opóźnienia snu, natychmiastowa reakcja na ruch magnesu;
Wbudowane liczne zabezpieczenia: zabezpieczenie przed odwrotnym podłączeniem, przepięcie, ESD, silna EMC przed zakłóceniami silnika;
Brak zewnętrznego kondensatora obejściowego, obwód jest niezwykle prosty;
Opakowanie SIP z długim pinem DIP, wygodne do lutowania ręcznego, produkcji wtyczek;
Półprzewodnikowy bez styków mechanicznych, ponad miliard razy większa trwałość, brak zużycia i iskrzenia.
IV. Konkretne cele aplikacji
1. Elektronika samochodowa (główne scenariusze dla branży motoryzacyjnej)
Wykrywanie pozycji siedzenia, wykrywanie zamknięcia drzwi/tylnej klapy/zamka okna;
Czujnik zmiany biegów, ograniczenie położenia pedału przyspieszenia/przepustnicy;
Wycieraczka, ograniczenie ruchu okna dachowego, nowe wykrywanie na miejscu pistoletu ładującego.
2. Urządzenia automatyki przemysłowej
Magnetyczny wyłącznik krańcowy cylindra/tłoka zaworu elektromagnetycznego;
Piła taśmowa, licznik prędkości obrotowej rolki, wykrywanie obecności metalowego przedmiotu;
Drzwi szafki, alarm magnetycznego zamknięcia drzwi zabezpieczających;
Wentylator, zbieranie prędkości obrotowej wirnika silnika, zliczanie impulsów.
3. Sprzęt AGD i inteligentny dom
Wykrywanie magnetyczne pokrywy drzwi pralki, wykrywanie włącznika drzwi lodówki;
Indukcja magnetyczna kolizji odkurzacza, wykrywanie na miejscu zbiornika na wodę/pojemnika na kurz;
Filtr oczyszczający wodę na miejscu, wykrywanie zamknięcia pokrywy urządzenia do gotowania ryżu;
Inteligentny zamek do drzwi z czujnikiem ssania magnetycznego w miejscu.
4. Elektronika użytkowa, oprzyrządowanie
Odwracana pokrywa powerbanku, wykrywanie budzenia po otwarciu komory zestawu słuchawkowego Bluetooth;
Drukarka, zamykanie pokrywy skanera, identyfikacja pojemnika z materiałami eksploatacyjnymi na miejscu;
Przepływomierz, wodomierz/gazomierz zliczający impulsy magnetyczne;
Ręczny przyrząd do identyfikacji magnetycznej komory baterii.
5. Bezpieczeństwo i przechowywanie
Alarm magnetyczny do drzwi, szafka do przechowywania, monitorowanie stanu drzwi bezpiecznych;
Obecność materiału na linii montażowej, indukcja magnetyczna, liczenie sortowania.
