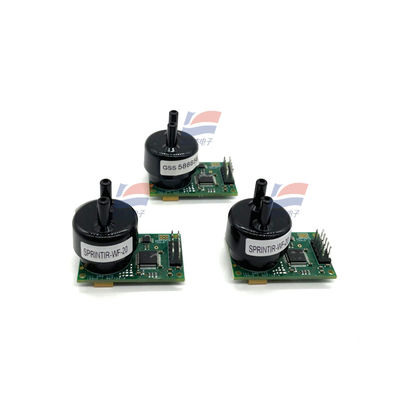

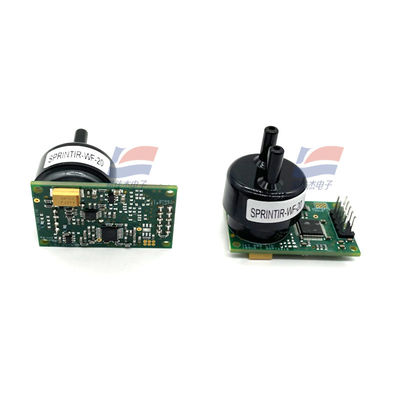

YJJ SprintIR-6S-20 NDIR Niedyspersyjny czujnik dwutlenku węgla CO2 na podczerwień 0-20% sprzętu medycznego

Opis produktu:

YJJ SprintIR-6S-20 NDIR Sensor dwutlenku węgla CO2 w podczerwieni 0-20% dla urządzeń medycznych

Charakterystyka:

I. Podstawowe informacje

Model: SprintIR-6S-20

Marka: GSS (UK Gas Sensing Solutions)

Odkryty gaz: CO2 (dioksid węgla)

Zasada wykrywania: źródło LED w stanie stałym NDIR (niedyspersyjna podczerwień)

Metoda pobierania próbek: typ przepływu (pompa przepływowa gazu do wchłaniania gazu)

Specyfikacja zakresu: 0 - 20% CO2 (200 000 ppm) Tabela

Parametry techniczne projektu

Zakres pomiarów 0 - 20% CO2

Dokładność pomiaru ± ((70 ppm + 5% odczytu)

Rozdzielczość 10 ppm

Prędkość odświeżania danych 20 Hz (wydajność 20 zestawów danych na sekundę)

Pierwsze ważne odczyty < 0,5 s, podgrzewanie < 30 s

Błąd nieliniowy < 1%FS

Wbudowane funkcje automatyczne zerowanie

Zakres ciśnienia 500-2000 mbar

Współczynnik ciśnienia 0,13% / mbar

Żywotność > 15 lat

Tabela parametrów elektrycznych

Wskaźniki projektu

Napięcie zasilania 3,25 - 5,5 VDC, zalecana 3,3 V

Średni prąd roboczy < 12mA, szczyt 33mA

Całkowite zużycie energii Typowe 35 mW

Interfejs komunikacyjny TTL UART seryjny wyjście cyfrowe

Warunki środowiska

Temperatura pracy: 0°C ~ +50°C

Wilgotność: 0 - 95% RH (bez pary wodnej kondensacyjnej)

Temperatura przechowywania: -30°C ~ +70°C

Wymiary mechaniczne

Średnica zewnętrzna sondy: Φ23,8 mm, wysokość 24 mm

Dmuchawa powietrzna: Dwuciągowa dmuchawa powietrzna, zgodna z elastycznym próbkowaniem pompy węża

Waga: sonda 7,5 g, łącznie z zespołem PCB 16 g

III. Zalety produktu

Ultrawysokiej prędkości reakcja: próbkowanie wysokiej częstotliwości 20 Hz, doskonale wychwytuje fale oddechowe, jest powszechnie stosowaną medyczną sondą wysokiej prędkości CO2;

LED podczerwone w stanie stałym, bez starzenia się żarówki, długość życia znacznie przekracza tradycyjną żarówkę typu NDIR;

Niezwykle mała komora gazowa o pojemności 2 ml, niewielka objętość martwa, szybka wymiana ścieżki gazowej, nadająca się do pobierania próbek obok;

UART wyjście cyfrowe, brak potrzeby wzmacniania analogowego, pojedynczy chip bezpośrednio odczytuje koncentrację;

Złote, optyczne, odporne na interferencje pary wodnej, stabilne na długo.

IV. Główne zastosowania

1Sprzęt medyczny (podstawowe zastosowanie)

Wentylatory, urządzenia znieczulające do monitorowania dwutlenku węgla (EtCO2) z końca pływu;

Testy funkcji płuc, wózki metaboliczne, sprzęt do ćwiczeń kardiopulmonarnych;

Komory oddechowe dla zwierząt, weterynaryjne narzędzia do monitorowania znieczulenia.

2Badania i wykrywanie fizjologiczne

analizy gazu do badań sprawności fizycznej ruchu człowieka;

Eksperymenty dynamicznego śledzenia szybkiego stężenia na drodze gazu;

Dynamiczne monitorowanie CO2 w inkubatorach biologicznych.

3Przemysł i przemysł pakowy

Wykrywanie gazu online dla opakowań w modyfikowanej atmosferze (MAP);

szybkie monitorowanie stężenia CO2 w gazach gaśniczych;

Chromatografia gazowa, moduł analizy ścieżki gazowej dynamicznego przyrządu dystrybucji gazu.
