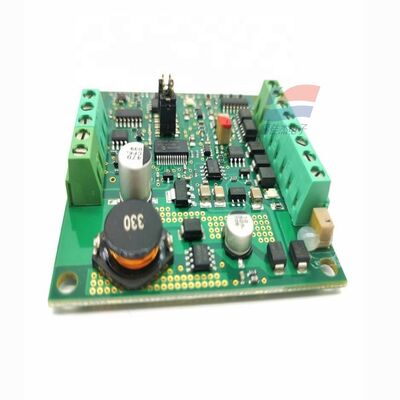

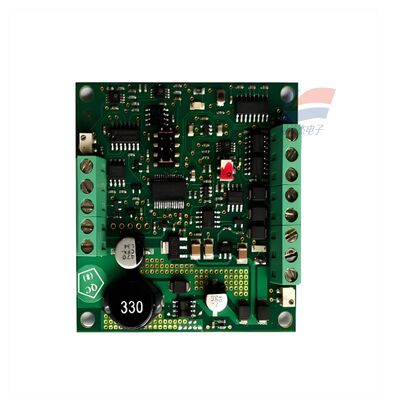

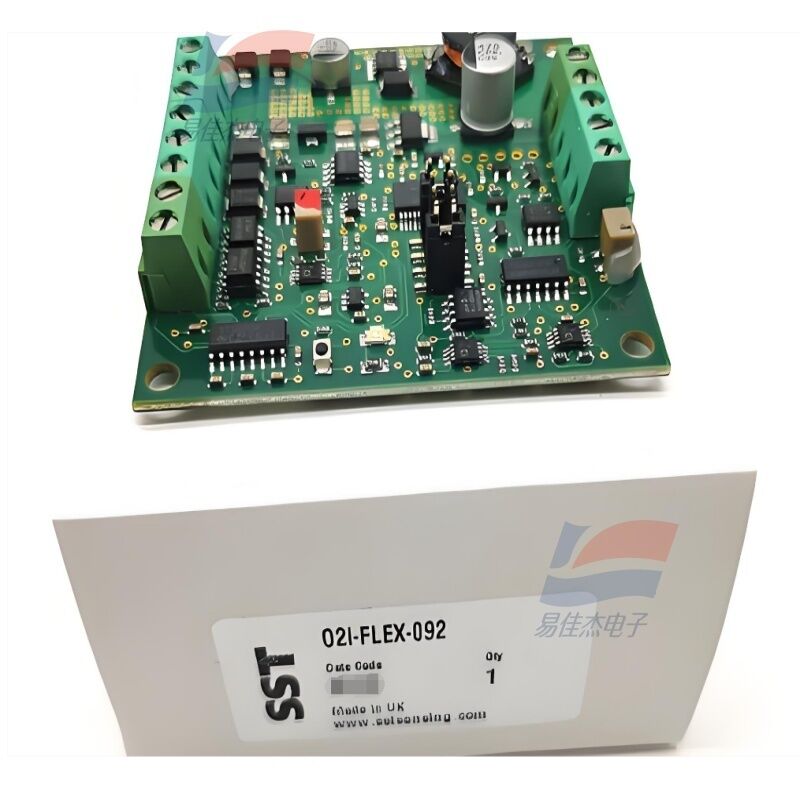

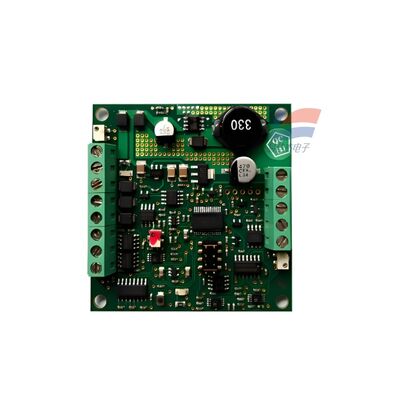

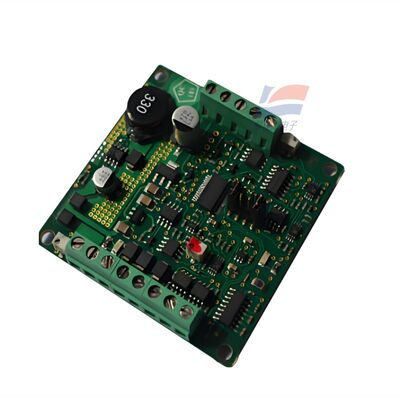

YJJ O2I-Flex-092 Specjalistyczny napęd + obwód konwersyjny sygnału Zirkonia sonda tlenowa

Opis produktu:

YJJ O2I-Flex-092 Napęd specjalistyczny + płytka konwertująca sygnał do sondy tlenowej tlenku cyrkonu

Cechy:

I. Przegląd podstawowy
O2I-Flex-092 to dedykowana płytka drukowana sterownika i przetwornika dla sond tlenowych SST z tlenku cyrkonu (ZrO2). Odpowiada za ogrzewanie i zasilanie sondy tlenowej, zbieranie słabych sygnałów z baterii cyrkonowej, wzmacnianie i obliczanie sygnału oraz przekształcanie ich na standardowe sygnały analogowe/cyfrowe. Jest kompatybilny ze wszystkimi sondami tlenowo-tlenowymi SST (O2S-FR-T2/T6, wysokotemperaturowy pręt sondy OXY-Flex) i nie może być używany samodzielnie bez odpowiedniej sondy.
II. Parametry elektryczne
Zasilanie: DC24V ± 10%, maksymalny prąd roboczy 600mA (w tym pobór mocy na ogrzewanie sondy)
Trzy wyjścia (opcjonalnie jednocześnie)
4-20mA: Obciążenie 100-600Ω, zakres analogowy liniowo odpowiada stężeniu tlenu
0-10VDC: Minimalne obciążenie ≥ 10kΩ, sygnał napięciowy bezpośredniego odbioru przemysłowego sterownika PLC
RS232 Cyfrowy: port szeregowy 9600, precyzyjne wyjście numeryczne 0,01% O2, RS232 można dostosować w zakresie
Warunki temperatury i wilgotności: Praca od -10 ℃ do +70 ℃; Przechowywanie -10℃ do +70℃; Ciśnienie powietrza kompatybilne z 1-1000 mbar (wbudowana kompensacja ciśnienia powietrza)
III. Specyfikacje pomiaru stężenia tlenu
Dwuzakresowy (do wyboru sprzętowego)
1 0,1% - 25% VOL O2 (powietrze konwencjonalne / przestrzeń zamknięta)
2 0,1% - 100% VOL O2 (tlen o wysokiej czystości, obojętny gaz ochronny); RS232 można dostosować do dowolnego segmentowego zakresu
Dokładność: Po kalibracji, ±1% FS; Powtarzalność ±0,5% pełnej skali
Odpowiedź T90: Szybka sonda < 4s; Sonda standardowa < 15s; Ogólne podgrzewanie i stabilizacja 5-10 min
Metoda kalibracji: Wbudowana kalibracja przycisków, kalibracja wyzwalacza terminala zewnętrznego, zdalna kalibracja przez RS232 z komputera hosta; Kalibracja jednopunktowa przy użyciu powietrza zawierającego 20,7% O2 jest wystarczająca, nie ma potrzeby stosowania zbiornika gazu kalibracyjnego
IV. Podstawowe cechy produktu
Wbudowana lampka kontrolna zasilania + lampka kontrolna awarii, intuicyjny alarm w przypadku zwarcia sondy/anomalii nagrzewania
Adaptacyjne filtrowanie cyfrowe: Możliwość przełączania pomiędzy trybami szybkiej reakcji/stabilnym wyjściem, równoważąc dynamikę i stabilność
Złącza zaciskowe typu plug-and-play, wygodne do okablowania na miejscu; Instalacja wbudowana OEM (standardowy mały rozmiar płytki)
Cyrkon – niezużywalne akcesorium, żywotność sondy 3–8 lat, płytka przetwornika – długoterminowo i bezobsługowa
V. Cele aplikacji
1. Kocioł / Spaliny (główne)
Monitorowanie tlenu resztkowego w piecu kotłów gazowych, opałowych i na biomasę, w połączeniu ze sterownikiem PLC do sterowania oszczędzaniem energii w zamkniętej pętli i zarządzania emisją gazów spalinowych.
2. Przemysł ochrony gazów obojętnych
Piece do obróbki cieplnej, piece do lutowania, piece do ochrony azotem, piece do spiekania baterii litowych, monitorowanie tlenu resztkowego w celu zapobiegania utlenianiu, monitorowanie śladowego tlenu 0-1%.
3. Opakowanie i żywność
Szczelne opakowania żywności w puszkach/workach, zbiorniki do przechowywania wina, inertyzacja przechowywania zboża, monitorowanie świeżości przy niskiej zawartości tlenu.
4. Środowisko i przestrzenie zamknięte
Piwnice, kabiny statków, podziemne kabiny zamknięte, ostrzeżenie o niedoborze tlenu w magazynie zboża; inkubatory laboratoryjne do pomiaru i kontroli zawartości tlenu.
5. Wytwarzanie tlenu / Procesy chemiczne
Produkcja tlenu poprzez separację powietrza, produkcja azotu o wysokiej czystości, monitorowanie zawartości tlenu online w zbiornikach fermentacyjnych, zabezpieczenie blokady stężenia tlenu w zbiornikach do reakcji chemicznych.
VI. Powszechnie używane sondy tlenowe
O2S-FR-T6: Typ wkładu do temperatury otoczenia, 0-25% O2, uniwersalny
OXY-Flex: Pręt sondy wysokotemperaturowej (do 700℃), dedykowany do gazów spalinowych z kotła
