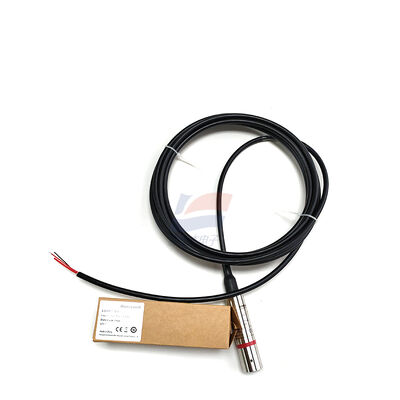

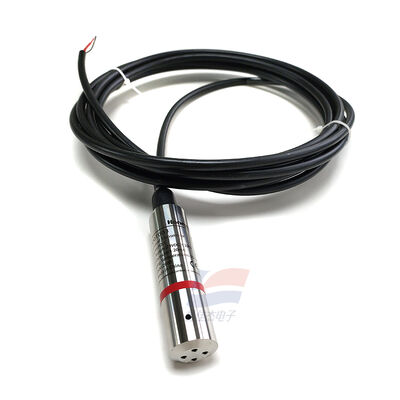

YJJ L8000T003 Zanurzeniowy przetwornik poziomu cieczy 0-3 m/ 0-30 kPa Zaopatrzenie w wodę Odwadnianie Narzędzia

Opis produktu:

YJJ L8000T003 Przekaźnik poziomu płynu typu zanurzenia 0-3m/ 0-30kPa

Charakterystyka:

I. Definicja modelu

L8000T003: Seria L8000T, zakres pomiaru poziomu wody 3 m, prąd wyjściowy 4-20mA, podwodny czujnik poziomu cieczy pod ciśnieniem statycznym.

II. Podstawowe parametry techniczne

Zakres pomiaru: kolumna wodna 0 - 3 m (0 - 30 kPa)

Sygnał wyjściowy: 4 - 20 mA prądu stałego (odpowiada poziomowi płynu w odległości 0 - 3 metrów)

napięcie zasilania: 15 - 28VDC (system dwuprzewodowy)

Ciśnienie przeciążenia: 1,5 razy ciśnienie pełnej skali

Klasa dokładności: ±0,25% FS

Nieliniowość: ±0,15% FS

Powtarzalność / histereza: 0, 15% FS

Zakres temperatury

Średnia temperatura: -10°C - +80°C

Temperatura przechowywania: -40°C - +100°C

Stabilność długoterminowa: 0,2% FS / rok, zerowy punkt roczny drift jest minimalny

Stopień ochrony: IP68, może być stosowany do długotrwałego zanurzania pod wodą

Płytka + diafragma indukcyjna: stal nierdzewna 316

Komponenty uszczelniające: guma nitrylowa (NBR), nadająca się do czystej wody i łagodnych ścieków

Konfiguracja kabla: Standardowy = zasięg + 2 metry (Ten model jest wyposażony w całkowitą długość kabla 5 metrów i może być rozszerzony w celu dostosowania)

Metoda podłączenia: system dwukierunkowy (czarny drut dla zasilania +, czerwony drut do wyjścia sygnału)

Certyfikacja: zgodność z CE

III. Zasada pomiaru

Ciśnienie statyczne płynu jest proporcjonalne do wysokości poziomu płynu.i wbudowany rdzeń ciśnieniowy z krzemu dyfuzyjnego przekształca ciśnienie w standardowy sygnał prądu 4-20mA, który jest bezpośrednio podłączony do PLC, cyfrowych liczników wyświetlaczy, systemów DCS do konwersji wysokości poziomu wody.

IV. Główne zastosowania

1. Woda i kanalizacja Woda (główne scenariusze)

Stałe monitorowanie poziomu wody w zbiornikach wody, zbiornikach filtrów, zbiornikach w wodociągach

Pomiar poziomu i kontrola zbiorników regulacyjnych, zbiorników biochemicznych, studni zbiornikowych w instalacjach kanalizacyjnych

Automatyczne sterowanie uruchamianiem i zatrzymaniem studni wody podziemnej, zbiorników wody w pomieszczeniach pompowych

2. Budynek HVAC

Monitorowanie poziomu płynu w zbiornikach wody centralnej klimatyzacji, zbiornikach wody rozszerzającej, dochodach zbiorowych, alarmie na niedobór wody i zapobieganiu przepływom.

3. Rurociągi miejskie

Monitorowanie poziomu wody w podziemnych tunelach, studniach z wodą deszczową, zbiornikach zanieczyszczeń powodziowych, gromadzenie danych dotyczących poziomu wody dla systemów zdalnego zarządzania wodą

4. Zbiorniki przemysłowe

Ciągłe pomiary poziomu płynu w urządzeniach oczyszczających wodę, zbiornikach czystej wody, zbiornikach oczyszczania wody środowiskowej,w celu uzyskania automatycznego uzupełniania wody i alarmów złączających górną/dolną granicę.

5. Systemy pomocnicze

Bezpośrednio podłączone do PLC, RTU, rejestratorów bezpapierowych, kontrolerów poziomu, aby zakończyć zbieranie poziomu wody + automatyczne sterowanie pompą.

Specyfikacje:
