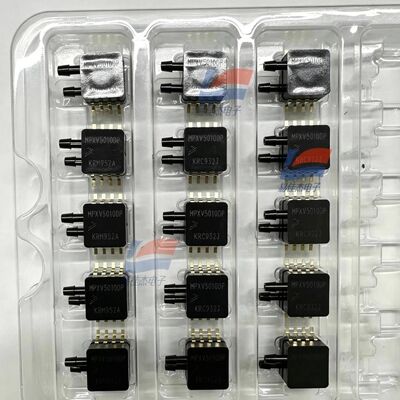

YJJ MPXV5010DP 0-10 kPa Czujnik różnicy ciśnień HVAC i zastosowania medyczne

Opis produktu:

YJJ MPXV5010DP 0-10 kPa Czujnik różnicy ciśnień HVAC i zastosowania medyczne

Cechy:

I. Podstawowe parametry

1. Zakres ciśnienia

Typ pomiaru: Ciśnienie różnicowe (różnicowe), podwójny wlot P1-P2

Zakres: 0–10 kPa (0–1,45 PSI, około 1000 mm słupa wody)

Maksymalne przeciążenie: 40 kPa

Ciśnienie rozrywające: 100 kPa

2. Wyjście elektryczne (wzmocnione, z kompensacją temperatury)

Zasilanie: 4,75–5,25 VDC (standardowe zasilanie systemu jednoukładowego mikrokontrolera 5 V)

Napięcie wyjściowe: 0,2 V (0 kPa) - 4,7 V (pełna skala 10 kPa), liniowe analogowe napięcie wyjściowe

Czułość: 450 mV/kPa

Czas reakcji: ≤ 1 ms

Dokładność: Całkowity błąd w całym zakresie temperatur 0 - 85 ℃ ≤ ± 5% FS, Kalibracja fabryczna, Zintegrowany obwód kompensacji temperatury na chipie, Nie ma potrzeby stosowania zewnętrznego obwodu kondycjonującego

3. Środowisko i struktura

Temperatura pracy: -40 ℃ ～ +125 ℃

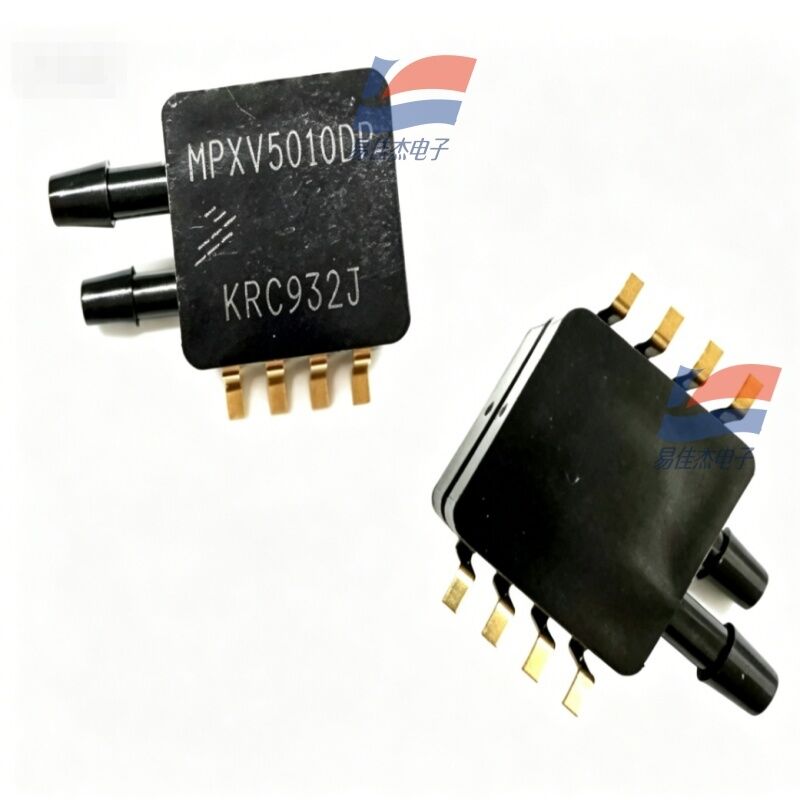

Opakowanie: bezpośrednie wkładanie SIP-6, dysza powietrzna z podwójnym hakiem (średnica zewnętrzna φ3,3 mm), podłączenie do rurki z gumy silikonowej

Medium: Nadaje się tylko do suchego i czystego powietrza, nie nadaje się do cieczy i gazów korozyjnych

Piny: 1 = VCC 5 V; 2 = GND; 3 = wyjście analogowe; 4/5/6 = Pływające kołki

II. Interpretacja pisma wzorcowego

MPXV: Seria z wbudowanym wzmocnieniem sygnału i kompensacją temperatury

5010: Kod zakresu 0–10 kPa

DP: Różnica ciśnień = Typ różnicy ciśnień z podwójnym portem (dwa porty ciśnieniowe, mierzące różnicę ciśnień między dwoma punktami)

III. Główne zastosowania

1. Przemysł wentylacyjny HVAC (najczęściej stosowany)

Pomiar różnicy ciśnień przed i za wentylatorami, pomiar ciśnienia statycznego w kanałach

Monitorowanie zatkania filtra: Wzrost różnicy ciśnień przed i za filtrami oznacza, że ​​filtr jest zatkany

Kontrola ciśnienia w pomieszczeniach czystych, warsztatach bezpyłowych, monitorowanie ilości powietrza wentylacyjnego

2. Sprzęt medyczny

Pomiar różnicy ciśnień przepływu powietrza w respiratorach, aparatach do znieczulenia

Pomiar przepływu powietrza w przyrządach do badania czynności płuc

Gromadzenie ciśnienia w systemach kontroli ciśnienia powietrza w łóżkach szpitalnych

3. Pomiary i kontrola przemysłowa

Pomiar prędkości wiatru za pomocą rurek Pitota (w połączeniu z różnicą ciśnień w celu obliczenia prędkości wiatru)

Pomiar małego przepływu gazu (dławienie + konwersja różnicy ciśnień na natężenie przepływu)

Monitoring podciśnienia wentylatorów, pomp próżniowych

Monitoring ciśnienia analizatorów gazów

4. Sprzęt i instrumenty gospodarstwa domowego

Detekcja ciśnienia poziomu wody w pralkach

Sterowanie ciśnieniem w pętli zamkniętej małych pomp powietrza

Testowanie szczelności powietrznej, sprzęt do badania mikrociśnienia
