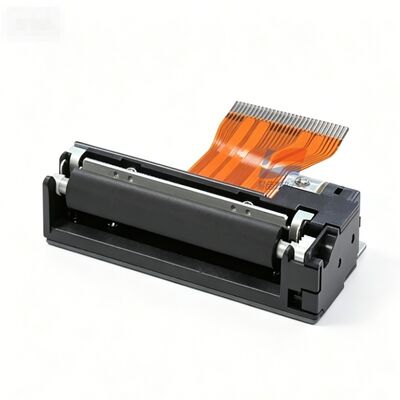

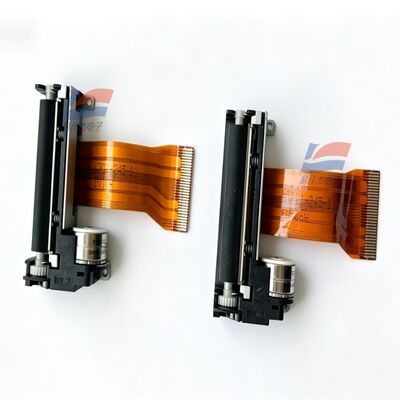

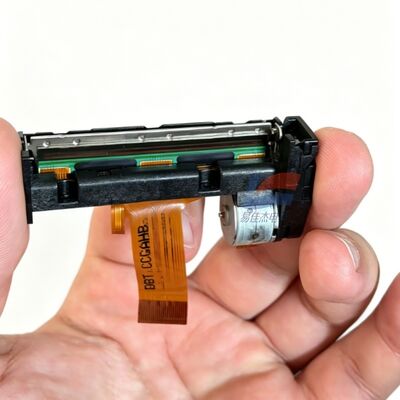

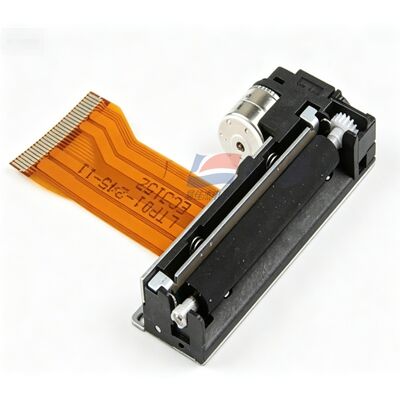

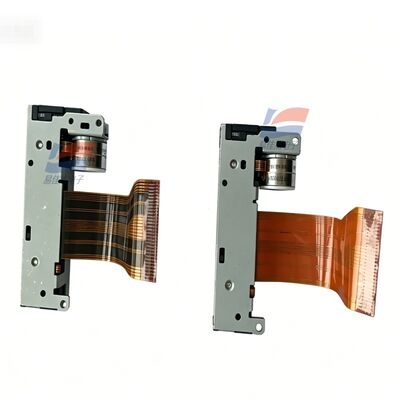

YJJ LTP01-245-C1 3,0 - 4,2 V Niskonapięciowy urządzenie medyczne Głowa drukarka termiczna bez papieru

Opis produktu:

YJJ LTP01-245-C1 3,0 - 4,2 V Niskonapięciowy przyrząd medyczny Termiczna głowica drukująca bez przełącznika otwierania/zamykania wałka podawania papieru

Cechy:

I. Informacje podstawowe

Model: LTP01-245-C1 (oryginalny produkt Seiko Instruments)

Typ: Poziomy rdzeń drukarki termicznej (2 cale, szerokość papieru 58 mm)

Przyrostek C1: Nie posiada przełącznika wykrywania otwarcia wałka podawania papieru, zachowuje jedynie wykrywanie temperatury głowicy termicznej i fotoelektryczne wykrywanie braku papieru

Kompatybilne alternatywy: Fujitsu FTP628MCL101, domowy mechanizm ATP201

II. Specyfikacje rdzenia drukującego

Metoda drukowania: Druk rzędowy z termiczną matrycą punktową

Punkty w pojedynczym rzędzie i kolumnie: 384 punkty w rzędzie

Rozdzielczość: pozioma 8 punktów/mm, pionowa 16 punktów/mm

Szerokość papieru: 58mm (tolerancja 0~-1mm)

Efektywna szerokość druku: 48mm

Maksymalna prędkość druku: 75mm/s

Odległość kroku podawania papieru: 0,0625 mm

Maksymalne punkty za ogrzewanie synchroniczne: 64 punkty

Ścieżka podawania papieru: Podawanie w kształcie łuku, prosta struktura podawania papieru

III. Konfiguracja czujnika wykrywania

Detekcja temperatury głowicy termicznej: Wbudowany termistor

Wykrywanie braku papieru: Odbiciowy czujnik fotoelektryczny

Detekcja otwarcia/zamknięcia wałka podawania papieru: Brak (wersja C1 różni się od modelu z wyłącznikiem)

IV. Parametry zasilania elektrycznego

1. Dwa niezależne zasilacze

Napięcie sterowania logicznego Vdd: 3,0 ~ 3,6 V / 4,75 ~ 5,25 V (wybierz jedno)

Napięcie głowicy grzewczej / napędu silnika Vp: 4,75 ~ 9,5 V DC

2. Prąd szczytowy

Prąd szczytowy głowicy drukującej: 3,76 A (9,5 V, 64 punkty jednocześnie podgrzewane)

Prąd szczytowy silnika krokowego: 0,6A

3. Interfejs okablowania: elastyczne okablowanie FPC 30-pinowe

V. Żywotność i parametry środowiskowe

Żywotność druku

Całkowita żywotność impulsów grzewczych: 100 milionów impulsów

Żywotność ścieżki papieru: 50 km (przy użyciu oryginalnego, fabrycznie kwalifikowanego papieru termicznego)

Temperatura pracy: 0℃ ~ +50℃

Temperatura przechowywania: -20 ℃ ~ +70 ℃

Wilgotność robocza: 20% ~ 80% RH, bez kondensacji

VI. Wymiary fizyczne i waga

Wymiary całkowite (bez wystających elementów): 69,8 × 32,7 × 15,3 mm

Całkowita masa netto: około 44g

Struktura: metalowa podstawa + metalowe koła zębate, stabilne odprowadzanie ciepła

VII. Obowiązujący sprzęt

Podręczne maszyny POS, sprzęt do badań medycznych, przenośne rejestratory, druk małych biletów do instrumentów przemysłowych, terminale samochodowe, przenośne drukarki kasowe
