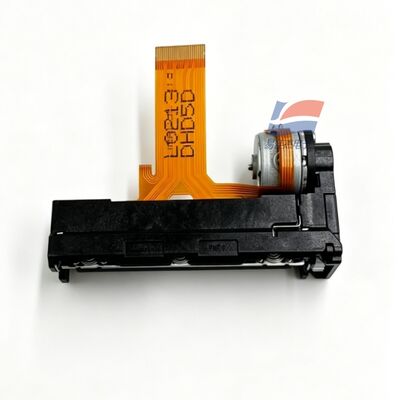

YJJ LTP02-245-13 2-calowy ultracienki rdzeń drukarki termicznej 58 mm do przenośnych przenośnych maszyn POS

Opis produktu:

YJJ LTP02-245-13 2-calowy 58 mm ultracienkie drukarki termicznej rdzeń dla przenośnych maszyn POS

Charakterystyka:

I. Podstawowe informacje o modelu

Model: LTP02-245-13

Typ: Rzędowe rdzeń drukarki termicznej (ultracienkie małe 2-calowe modele)

Odróżnienie od sufiksu: wersja 13 nie posiada przełącznika wykrywania otwartej osy pokrywy papieru ciśnieniowego;tylko w wersji standardowej brakuje papierowego czujnika fotoelektrycznego + pomiaru temperatury oporu termicznego głowicy druku; ta sama seria LTP01 to model gruby o dużej objętości, LTP02 koncentruje się na lekkości i przenośności

II. Podstawowe specyfikacje druku

Metoda drukowania: drukowanie termiczne matrycy kropkowej

Liczba kropek w jednym wierszu: 384 kropek / wiersz

Rozdzielczość: pozioma 8 kropek/mm (203 DPI), pionowa 16 kropek/mm

Odległość: pozioma 0,125 mm, pionowa 0,0625 mm

Szerokość papieru: standardowy 58 mm (kompatybilny z papierem termicznym o średnicy 57,5 ± 0,5 mm)

Efektywna szerokość druku: 48 mm

Grubość papieru: 60~80μm zwykły papier termiczny

Maksymalna prędkość druku: 100 mm/s (przemysłowy model szybkiego druku o tej samej wielkości)

Maksymalne punkty synchronicznego ogrzewania: 45 punktów (niższe zużycie energii w porównaniu z LTP01)

Struktura podawania papieru: prosty układ podawania papieru, prosty mechanizm podawania papieru, kompaktowa struktura

III. Wbudowane czujniki wykrywania

Pomiar temperatury głowicy druku: Wbudowany rezystor termiczny NTC, ochrona przed przegrzaniem

Wykrycie niedoboru papieru: odblaskowy czujnik fotoelektryczny

Wykrycie otwartej pokrywy wału papierowego: brak (podstawowa różnica w stosunku do wersji 13)

IV. Parametry zasilania elektrycznego (podwójne niezależne zasilanie)

1Zakres napięcia

Napęd grzewczy / napędowy silnika Vp: 5,5 ~ 9,5 V DC

Włókno sterowania logicznego Vdd: 3,0 ~ 3,6 V prądu stałego (typowo 3,3 V)

2. Prąd szczytowy

Prąd szczytowy głowicy druku: 2,64A (9,5V, jednoczesne ogrzewanie 45 punktów)

Maksymalny prąd silnika stopniowego: 0,6A

Prąd w stanie gotowości logicznego: ≤ 100 mA

3. Odporność termiczna głowicy druku: 162~198Ω (typowo 180Ω@25°C)

4. Przesłanie: 30pin FPC elastyczne okablowanie

V. Żywotność i warunki eksploatacji środowiskowe Żywotność

Żywotność impulsu grzewczego: ≥ 1 miliard razy

Żywotność papieru: ≥ 50 km (oryginalny papier termiczny standardowy w fabryce)

Środowisko pracy: -10°C ~ +50°C, 20% ~ 85% RH (bez kondensacji)

Środowisko przechowywania: -20°C ~ +60°C, bez kondensacji

VI. Wymiary fizyczne i waga

Całkowite wymiary (z wyłączeniem wystawów silnika / okablowania): 67,3 × 18,1 × 30,0 mm

Masa netto całej maszyny: około 28 g (około 40% lżejsza niż LTP01-245, ultracienkie i lekkie)

VII. Porównanie podstawowych zalet LTP01-245-C1

Grubość tylko 18,1 mm, znacznie zmniejszona objętość, nadająca się do przenośnych urządzeń przenośnych

Masa całkowita 28 g, lekka, preferowany wybór dla urządzeń zasilanych bateriami

Liczba synchronicznych punktów dostępu 45 punktów, niższy prąd szczytowy, niższe koszty projektowania mocy

Maksymalna prędkość druku 100 mm/s, szybsza niż 75 mm/s w przypadku LTP01

Niedobory: zwarta konstrukcja wewnętrzna, nie nadająca się do ciągłego, długotrwałego druku przemysłowego z dużymi rolkami papieru

VIII. Stosowane urządzenia

Ręczne przenośne maszyny POS, analizatory medyczne, przenośne rejestratory, przenośne detektory, terminale biletowe pojazdów, małe przenośne terminale finansowe, przenośne przemysłowe urządzenia zbierania
