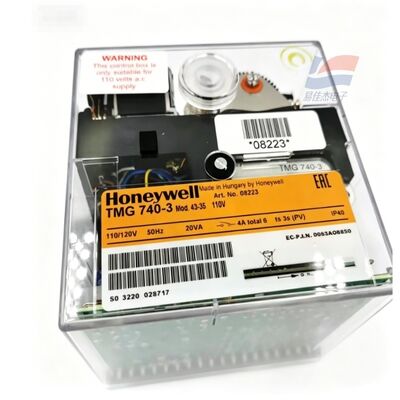

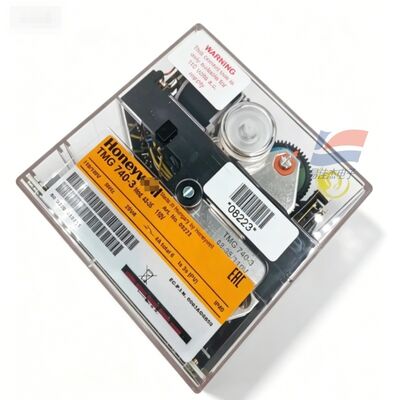

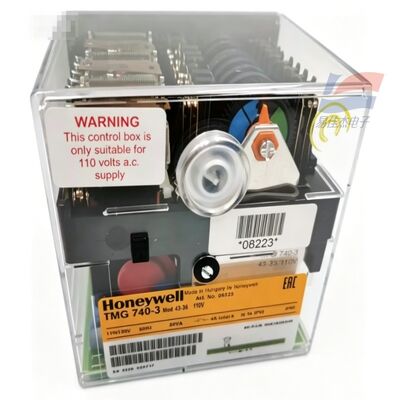

YJJ TMG740-3 TMG 740-3 Satroniczny sterownik spalania sterownik programu zapłonu dla palników paliwa

Opis produktu:

YJJ TMG 740-3 Satronic Sterownik spalania Sterownik programu zapłonu dla palników paliwowych

Cechy:

I. Podstawowe informacje o oryginalnej fabryce

TMG740-3 to dwufunkcyjny sterownik spalania olejowo-gazowego o dużej mocy z wymuszonym obiegiem powietrza i programowalną skrzynką kontrolną bezpieczeństwa. W branży powszechnie nazywany jest sterownikiem spalania/sterownikiem programu zapłonu.

Pełna segmentacja i klasyfikacja modelu

Pełny format modelu: TMG 740-3 Mod.XX-XX, gdzie Mod oznacza parametry czasowe. Trzy główne specyfikacje komercyjne to:

Numer zamówienia Mod.32-32: 08211U

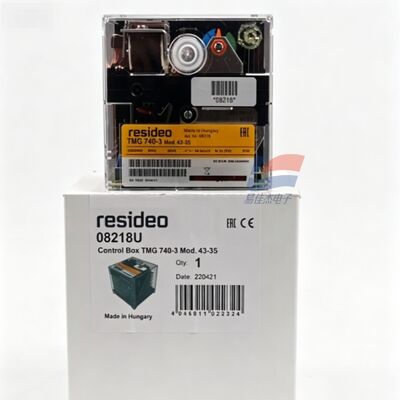

Mod.43-35 Numer zamówienia: 08218U (w magazynie dostępnym na rynku do maksymalnej ilości)

Numer zamówienia Mod.13-53: 08223U

Pozycjonowanie produktu

Nadaje się do jednostopniowego/dwustopniowego ognia średniej i dużej mocy, maszyn spalania dwupaliwowego z regulacją proporcjonalną na gaz/paliwo, nagrzewnic bezpośredniego opalania gorącym powietrzem; typ dmuchawy wymuszonej, zgodny z europejskimi normami bezpieczeństwa spalania EN298.

Opis stanu

II. Podstawowe parametry elektryczne i rozrządu

1. Specyfikacje zasilacza

Napięcie robocze: AC220~240V (-15%~+10%), 50Hz (kompatybilne z 40~60Hz)

Całkowity pobór mocy: około 15 VA

Bezpiecznik: 10A szybki / 6A zwłoczny

Maksymalny prąd wyjściowy pojedynczego zacisku: 4A, całkowita moc urządzenia: 6A

Poziom ochrony: IP44, temperatura otoczenia instalacji: -20 ℃ ~ +60 ℃

Całkowita masa maszyny (łącznie z podstawą): 1100g

2. Tabela zgodności wykrywania płomienia (wspólna dla trzech typów czujek).

Metoda detekcji Czułość wyzwalania Górna granica odległości okablowania

Sonda jonowa Jonizacja 1,6μA Przewód zwykły 50m / Przewód ekranowany 100m

Fotolampa ultrafioletowa UV 70μA Przewód zwykły 100m / Przewód ekranowany 200m

Sonda migająca na podczerwień IR 5μA (próg dla 2 diod LED włączonych) Taka sama jak sonda jonowa

3. Sekwencja kalibracji (model główny Mod. 43-35)

Czas nadmuchu wstępnego: 43s (wentylacja wymuszona przy całkowicie otwartej przepustnicy)

Czas przed zapłonem: Stały 3s

Interwał wykrywania bezpieczeństwa zaworu bezpieczeństwa: 5s (okno zapłonu bezpieczeństwa, przekroczenie limitu czasu blokuje maszynę w przypadku awarii)

Blokowanie usterek: utrata płomienia, niewystarczające ciśnienie powietrza, awaria sondy UV – wszystko blokuje się automatycznie, należy ręcznie zresetować

4. Struktura sprzętu

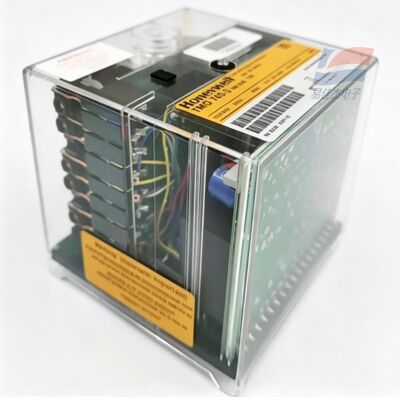

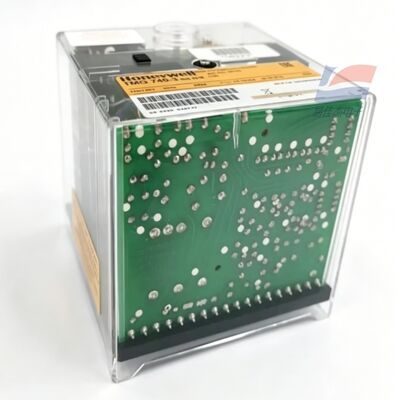

Przezroczysta, trudnopalna obudowa, wtykowa listwa zaciskowa

Wewnętrzny mechanizm rozrządu krzywkowego silnika synchronicznego, 16 przełączników krzywkowych, transformator, dioda LED wskazująca stan awarii (5 poziomów wyświetlania intensywności płomienia)

Panel przedni z przyciskiem resetowania + kontrolką alarmu awarii, dolne zworki można skonfigurować dla przełącznika ciśnienia powietrza, logiki monitorowania zapłonu

III. Obowiązujące scenariusze dotyczące sprzętu

Przemysłowe palniki gazowe/paliwowe dużej mocy, kotły, wytwornice pary

Piece do suszenia farb na gorące powietrze, nagrzewnice powietrza opalane bezpośrednio

Dwustopniowe przemysłowe urządzenia grzewcze z regulacją ogniową / proporcjonalną, urządzenia do obróbki cieplnej w piecu

Jednostki spalania dwupaliwowego, dwugazowego
