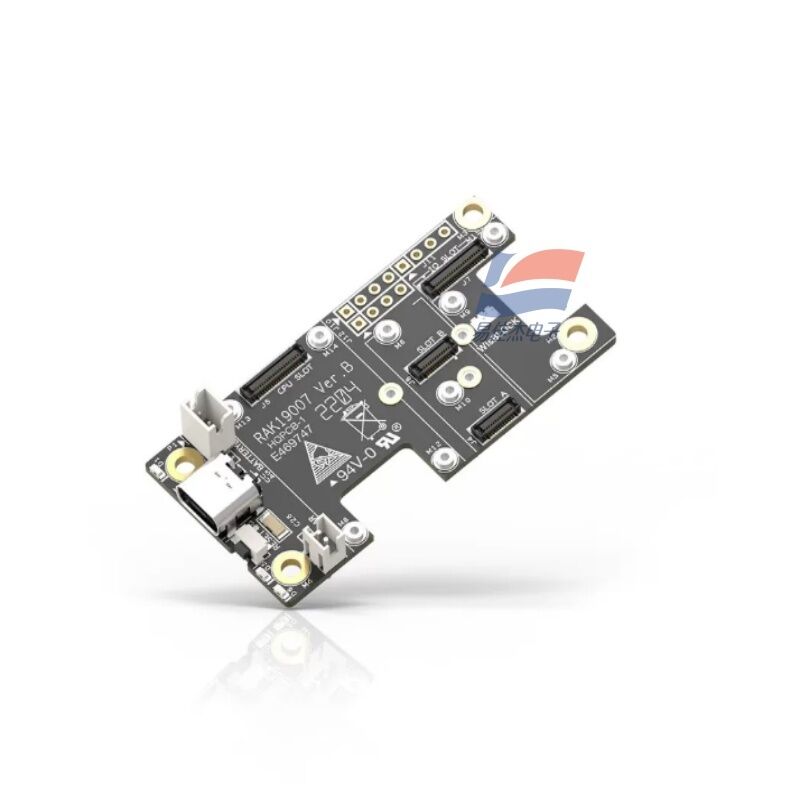

YJJ RAK19007 Płyta bazowa WisBlock drugiej generacji – płytka ewaluacyjna, płytka rozwojowa modułu bazowego

Opis produktu:

YJJ RAK19007 WisBlock Base Board 2nd Gen - Evaluation Board Board Development Base Module Board - Komitet ds. Rozwoju Modułów Bazowych

Charakterystyka:

I. Podstawowy przegląd
RAK19007 jest drugiej generacji RAK WisBlock universal evaluation board/base development board, zastępującej starą RAK5005-O. Jest nosicielem całego rozwiązania IoT modułowego LoRaWAN,używany do obsługi kontrolera rdzeniowego WisBlock, różne czujniki, pozycjonowanie GNSS, moduły rozszerzania IO, zapewniające zasilanie, ładowanie, port seryjny i możliwości rozszerzania autobusu.Jest to standardowa baza dla szybkiego rozwoju prototypów i zewnętrznych węzłów o niskiej mocyRAKwireles... .
II. Podstawowe parametry sprzętu
1Rozmiar fizyczny i struktura
Wielkość: 60 mm × 30 mm, ultracienkie kompaktowe płytki PCB
Instalacja: 4 otwory do mocowania śrub M2,5, mogą być bezpośrednio montowane w obudowie

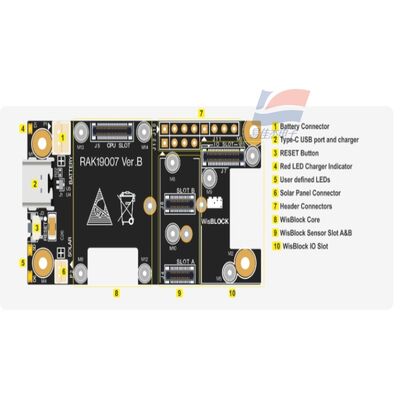

Układ otworu:
ROZDZIAŁKOWANIE ROZDZIAŁKOWE (40Pin): 1 ścieżka, zainstalowanie modułu rdzenia WisBlock (takich jak RAK4631, RAK11200, RAK3172 itp. Rdzenie LoRa)
Słuchawki czujników A/B/C: 3 ścieżki, obsługa standardowych modułów czujników o średnicy 10 mm (temperatura, wilgotność, gaz, fotoelektryczność, przyspieszenie itp.)
Słup D (słup dużych rozmiarów): 1 ścieżka, kompatybilna z dużym modułem 23 mm (GNSS pozycjonowanie RAK12500, moduł komórkowy 4G/NB-IoT)
Optymalizacja drugiej generacji: moduł GNSS wstawiony w polu D nie zajmuje innych pozycji czujników, rozwiązując problem konfliktu przestrzennego w pierwszej generacji.
Metoda montażu: moduł może być zamontowany na górnej i dolnej stronie płyty podłoża w dowolnym kierunku
2System zasilania (Core Advantage)
Wielokrotne wejścia zasilania
USB-C 5V: pobieranie programów, debugowanie portów seryjnych, ładowanie baterii litowej
BAT pad: zasilanie pojedynczą baterią poliestrową litową o mocy 3,7 V
Płytka słoneczna: wejście na panel słoneczny 5V, samoładowanie na zewnątrz, poza siecią
Wbudowany chip zarządzania ładowaniem baterii litowej, automatycznie zatrzymuje ładowanie, gdy jest pełna
Dwa wyjścia mocy 3,3 V:
VDD: stałe zasilanie, ciągłe zasilanie głównego układu sterowania rdzenia
3V3_S: można wyłączyć oprogramowanie (kontroliwane przez pin IO2), dostarcza zasilanie do 4 gniazdek czujnika niezależnie, odcina urządzenia peryferyjne, aby znacznie zmniejszyć zużycie energii podczas snu
Maksymalna moc wyjściowa 750 mA dla regulacji napięcia 3,3 V, spełniająca wymagania dotyczące jednoczesnego działania wielu czujników
Niezwykle niskie zużycie energii statycznej podczas snu, odpowiednie do długoterminowych węzłów monitorowania z bateriami w stanie naturalnym
3. Zasoby interfejsu
USB typu C: zapalanie oprogramowania układowego, rejestracja portów seryjnych, ładowanie w jednym
Zewnętrzny pin rozszerzający (2.54mm): prowadzi przycisk do pobrania BOOT, wiele GPIO, sprzęt I2C, sprzęt UART, może być zewnętrznie podłączony do urządzeń zewnętrznych (przełącznik fotoelektryczny LTH-1550-01, przekaźnik,wyświetlacz)
Przyciski montowane na tablicy: przycisk resetowania, przycisk boot BOOT
Autobus: zunifikowany autobus I2C/SPI/UART wewnątrz płyty bazowej, wszystkie gniazda automatycznie komunikują się ze sobą, bez konieczności ręcznego okablowania
4Specyfikacje środowiskowe
Temperatura pracy: -40°C ~ +85°C, szeroka temperatura przemysłowa
Kompatybilne środowisko rozwoju: Arduino IDE, PlatformIO, RUI3, ESP-IDF/nRF SDK
Norma ochrony środowiska: RoHS
III. Podstawowa funkcja i zastosowanie
1. Szybka ocena prototypu internetu rzeczy LoRaWAN (główny cel)
W połączeniu z WisBlock Core (RAK4631/RAK3172) do szybkiego budowania niskoemisyjnych węzłów monitorowania szerokopasmowego, bez konieczności projektowania zasilania, ładowania, kabiny adaptera czujnika, plug-and-play:
Monitoring środowiska: wilgotność temperatury, ciśnienie powietrza, CO2, połączenie czujników gazu
Lokalizacja aktywów: D slot wprowadza moduł GNSS, wykorzystywany jako zewnętrzny system śledzenia
Przemysłowe gromadzenie: przełącznik fotoelektryczny, wibracja, brama raportowania danych czujników poziomu cieczy

Specyfikacje:
