Opis produktu:

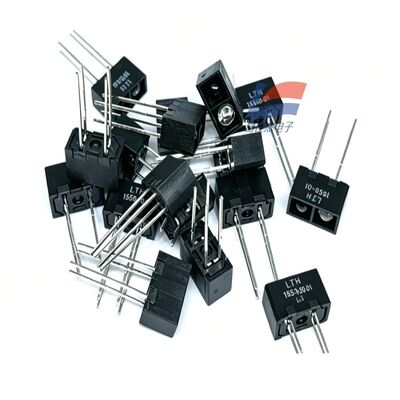

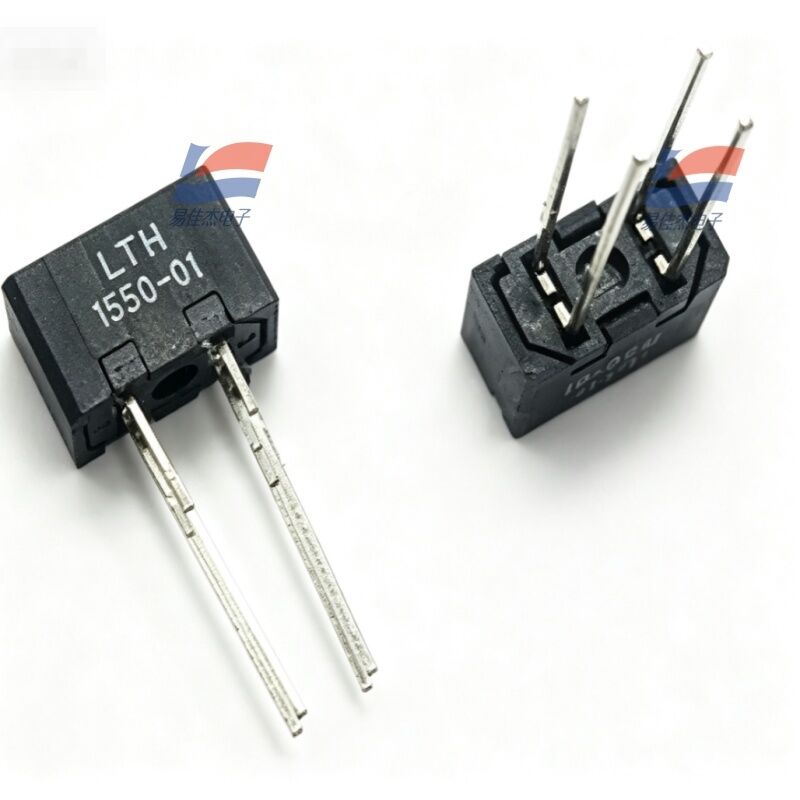

YJJ LTH-1550-01 Czujnik fotoelektryczny - Przełącznik fotoelektryczny - Odblaskowy przełącznik fotoelektryczny - Stosowany w sprzęcie zautomatyzowanym

Cechy:

I. Podstawowe informacje o produkcie
Marka: LITEON (oryginalna fabryka na Tajwanie)
Model: LTH-1550-01
Typ: Odblaskowy czujnik fotoelektryczny (odblaskowy przerywacz fotoelektryczny)
Opakowanie: 4-pinowe złącze DIP4 do montażu powierzchniowego, standardowy rozstaw 2,54 mm
Standardowa odległość wykrywania: 3,81 mm (optymalny zasięg wykrywania)
Certyfikacja: Zgodny z normami środowiskowymi RoHS, odpowiedni do elektroniki przemysłowej/użytkowej
II. Zasada struktury wewnętrznej
Zintegrowane dwa komponenty w jednym urządzeniu:
Dioda LED emitująca podczerwień 940nm (emituje światło podczerwone)
Fototranzystor NPN (odbiór odbitego światła podczerwonego)
Okna emisji i odbioru są rozmieszczone w tym samym kierunku i obok siebie. Gdy obiekt znajdzie się w zasięgu detekcji 3,81 mm, światło podczerwone odbija się do rurki odbiorczej, tranzystor przewodzi, poziom się zmienia, osiągając bezdotykową detekcję obecności. Czarna obudowa ma strukturę cieniującą, odporną na zakłócenia światła rozproszonego z otoczenia.
III. Podstawowe parametry elektryczne
Ograniczające wartości znamionowe
Tabela
Specyfikacja parametrów
Prąd przewodzenia LED, jeśli maksymalnie 60 mA
Dioda LED napięcia wstecznego Vr 5V
Dioda LED do przodu, spadek Vf, typowo 1,2 V
Prąd kolektora fototranzystora Ic maksymalnie 20 mA
Napięcie kolektor-emiter Vceo 30V
Temperatura pracy -25 ℃ ~ +85 ℃
Temperatura przechowywania -55 ℃ ~ +110 ℃
Charakterystyka elektryczna
Współczynnik transferu prądu CTR: 50% ~ 600%
Szybka reakcja, odpowiednia do szybkiego liczenia i wykrywania pozycji
Wyjście otwartej pętli kolektora NPN, można bezpośrednio sparować z I/O jednoukładowego mikrokontrolera
IV. Definicja 4 pinów (drukowane znaki widziane od dołu, piny od lewej do prawej)
Pin 1: Anoda LED (LED+)
Pin 2: Katoda LED (LED-/GND)
Pin 3: Emiter fototranzystora (E, wspólna masa GND)
Pin 4: Kolektor fototranzystora (C, wyjście sygnału)
Prosty schemat okablowania (ESP32 / mikrokontroler jednoukładowy – ogólne informacje)
LED + podłączony do rezystora ograniczającego prąd 220 Ω do 3,3 V/5 V; LED - Podłączony do GND
Fototranzystor E Podłączony do GND; Kolektor C podłączony do IO z podciągnięciem rezystora 10 K
Kiedy obiekt się zbliża, IO generuje niski poziom; żaden obiekt nie jest na wysokim poziomie
V. Podstawowe zalety produktu
Zintegrowana kalibracja fabryczna, brak konieczności ręcznej regulacji ścieżki światła, plug-and-play
Brak styków mechanicznych, żywotność znacznie przekracza mechaniczne mikroprzełączniki
Kompaktowy rozmiar, montaż powierzchniowy na płytce drukowanej, odpowiedni do instalacji wewnętrznej w małych urządzeniach
Czarna powłoka cieniująca, nie wyzwala się przy oświetleniu wewnętrznym, słabym świetle naturalnym
Praca w szerokim zakresie temperatur, kompatybilna ze sprzętem przemysłowym, sprzętem biurowym, drobnym sprzętem AGD
VI. Typowe scenariusze zastosowań
Sprzęt biurowy: Wykrywanie papieru, liczenie papieru, wykrywanie zacięć papieru w drukarkach/kopiarkach
Urządzenia automatyki: wykrywanie obecności i nieobecności, wykrywanie położenia granicznego małych linii montażowych
Inteligentny sprzęt: wykrywanie drzwi pojemników do przechowywania, wykrywanie otwarcia pokrywy pojemników na śmieci, proste wykrywanie poziomu cieczy
Sprzęt finansowy: bankomat, rozpoznawanie waluty w kasie fiskalnej, liczenie rachunków
