Szczegóły Produktu:
|
| Rezolucja: | 16-bitowy | Niska prędkość 8SPS: | optymalny do tłumienia zakłóceń sieciowych |
|---|---|---|---|
| Napięcie zasilania: | 2,0 V ~ 5,5 V | Tryb ciągłej konwersji: | typowe 150μA |
| Typowy pobór mocy: | 0,3 mW | Zakres napięcia wejściowego analogowego: | 0 V ~ VDD |
| X2QFN-10 (IRUGR): | 2,0 mm × 1,5 mm × 0,4 mm | SOT-10 (DYN): | 2,9 mm × 2,8 mm × 0,6 mm |
| Podkreślić: | YJJ ADS1115 16-bitowy moduł ADC,precyzyjny konwerter analogowo-cyfrowym,4-kanałowa tablica rozwojowa ADC |
||
Opis produktu:

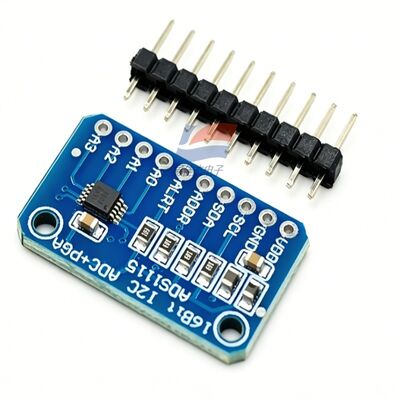

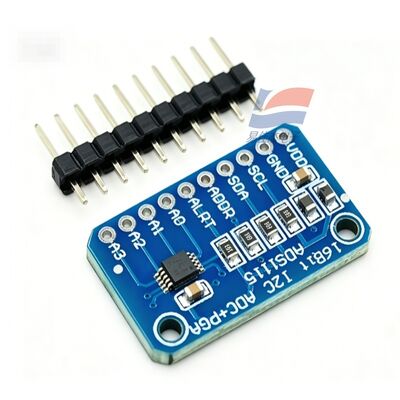

YJJ ADS1115 16-bitowy wysokoprecyzyjny konwerter analogowo-cyfrowy ADC Development Board Module 4 Channels
Charakterystyka:
Rozdzielczość: 16-bitowa, bez utraty danych
Minimalne napięcie LSB (PGA = 16, FS = ±0,256V): 8μV
Nieliniowość integrału INL: ±0,5 LSB
CMRR współczynnik odrzucenia w trybie wspólnym: 100 dB DC typowy, częstotliwość sieci 50/60Hz 105 dB (tryb 8SPS niskiej prędkości)
Zwiększenie temperatury: 5~7 ppm/°C
Wbudowane wewnętrzne źródło odniesienia o niskim przepływie, bez potrzeby zewnętrznego źródła odniesienia
8 SPS / 16 SPS / 32 SPS / 64 SPS / 128 SPS (domyślnie) / 250 SPS / 475 SPS / 860 SPS (maksymalnie)
Niska prędkość 8SPS: optymalna dla tłumienia hałasu sieci
Wysoka prędkość 860SPS: szybkie nabranie sygnału dynamicznego
VIII. Parametry zasilania elektrycznego
Napięcie zasilania (takie samo napięcie analogowe/cyfrowe): 2,0 V ~ 5,5 V, kompatybilne z mikrokontrolerami o napięciu 3,3 V/5 V
Prąd roboczy:
Tryb konwersji ciągłej: typowy 150μA
Tryb uśpienia pojedynczej konwersji: automatyczne wyłączenie po zakończeniu konwersji, bardzo niskie średnie zużycie energii całego urządzenia
Typowe zużycie energii: 0,3 mW
Zakres analogicznego napięcia wejściowego: 0V ~ VDD (jednostronny)
IX. Interfejs cyfrowy I2C
Standardowa kompatybilność I2C, maksymalna częstotliwość 400 kHz
4 wybieralne adresy sprzętowe (pin ADDR podłączony do przełącznika VDD/GND/SDA/SCL), do 4 chipów ADS1115 można podłączyć do jednego szlaku
Wbudowany cyfrowy porównawca: regulowane górne i dolne progi, wyjście przerywania szpilki ALERT, budzenie MCU przy uruchomieniu nad napięciem/podpięciem
X. Wielkość opakowania (3 główne typy mocowania powierzchni)
X2QFN-10 (IRUGR): 2,0 mm × 1,5 mm × 0,4 mm, ultra-mała objętość, urządzenie do noszenia / mikrosensor
SOT-10 (DYN): 2,9 mm × 2,8 mm × 0,6 mm, ogólne mocowanie powierzchni
VSSOP-10 (IDGSR): 3,0 mm × 4,9 mm, przyjazny do ręcznego lutowania
XII. Środowisko operacyjne
Temperatura pracy: -40°C ~ +125°C
Temperatura przechowywania: -60°C ~ +150°C
Wilgotność: 0~95% RH, bez kondensacji
Zgodność z RoHS
XIII. Kluczowe funkcje wbudowane
Wskaźnik wewnętrznego napięcia wysokiej precyzji
Oscylator zegarowy wewnętrzny, bez potrzeby zewnętrznego kryształu
PGA z programującym wzrostem, obejmujący sygnał od mikrovoltów do 5 V szerokości
4-kanałowy analogowy multiplekser MUX
cyfrowy porównywarek napięcia + wyjście przerwy
Jednorazowy tryb konwersji oszczędności energii, preferowany dla węzłów zasilanych bateriami
Specyfikacje:
| Zasilanie | DC19.2~28.8V |
| Produkcja | SPDT (normalnie otwarte + normalnie zamknięte) |
| Zdolność kontaktowa | 1A/250VAC |
| Zużycie energii | ≤ 80 mA |
| Połączenie | M12×1 5Pin wstawienie prosto |
![]()
