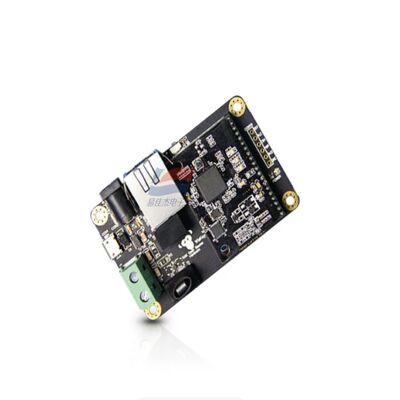

YJJ WisLink PLC LX200V30 Panel oceny Moduł komunikacji linii zasilania (PLC) dla sieci hybrydowej PLC + LoRa

Opis produktu:

YJJ WisLink PLC LX200V30 Evaluation Board - moduł komunikacji linii zasilania (PLC) dla sieci hybrydowej PLC + LoRa

Charakterystyka:

I. Przegląd produktu
1Moduł podstawowy LX200V30
Główny system sterowania: Qualcomm QCA7420 szerokopasmowy układ zasilania
Metoda modulacji: OFDM Ortogonal Frequency Division Multiplexing
Standardowy protokół: IEEE1901, HomePlug AV International Universal PLC Broadband Standard

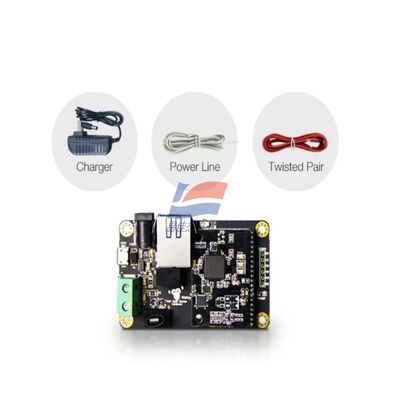

Środek przesyłowy: przewód zasilania, para skręcona, kabel koaksjalny, wszystkie trzy media są kompatybilne
EVB towarzyszący: WisPLC PRO Evaluation Board (LX200V30 EVB), stosowany do szybkich badań, rozwoju prototypów i weryfikacji rozwiązań
II. Parametry wydajności RF i łączności
Poziom warstwy fizycznej
Maksymalna prędkość PHY: 500Mbps; rzeczywista przepustowość biznesowa Około 400~460Mbps (RAKwireles...)
Pasma częstotliwości operacyjnej
2~68MHz (kompatybilny z CATV Wired Television Band, bez zakłóceń); Zazwyczaj zaleca się 2~30MHz w celu zmniejszenia zakłóceń (Rakwireles...)
Odległość transmisji (idealne środowisko okablowania)
Przewód prądu przemiennego: maksymalnie 300 m
Pary skręcone (linii telefonicznej / kabli sieciowych): maksymalnie 600 m
Kabel koaksjalny: maksymalnie 2000 m (RAKwireles...)
Zdolność konfiguracji sieci
Jedynka sieć Do 7 modułów LX200V30 można zamontować, automatycznie połączone w sieć, gotowe na konfigurację zerowej mocy
Zaszyfrowanie zabezpieczeń
Wbudowane 128-bitowe szyfrowanie sprzętowe AES w celu zapobiegania podsłuchiwaniu danych, manipulowaniu (RAKwireles...)
Przeciwdziałanie zakłóceniom
Kompatybilność elektromagnetyczna C4 klasy przemysłowej, kompatybilna z konwerterami częstotliwości, spawarkami, silnikami itp.
III. Specyfikacje modułu sprzętowego (moduł LX200V30)
Wielkość: 40 mm × 30 mm, standardowy moduł szpilki pieczęci
Autobus interfejsu
Interfejs Ethernet MII (połączenie z MCU/PHY)
2.54mm Standardowy nagłówek szpilki dla zasilania, GPIO, światło wskazujące stan
Wymagania dotyczące zasilania (strona modułu)
Podwójne źródło zasilania: 3.3V DC (Chip Core) + 12V DC (PLC Line Drive Transformer), oba muszą być zasilane w tym samym czasie
Wskaźnik stanu GPIO
PWR: Światło wskazujące moc
ETH: łącze Ethernet / migoczenie danych
PLC: Połączenie linii zasilania / migoczenie danych
Zakres temperatury pracy
Wykonanie: -40°C ~ +85°C
Przechowywanie: -40°C ~ +85°C
Zużycie energii
W stanie gotowości: około 120mA; Przekaz pełnego obciążenia: 220~280mA; wysokie obciążenie sugeruje dodanie zlewu ciepła

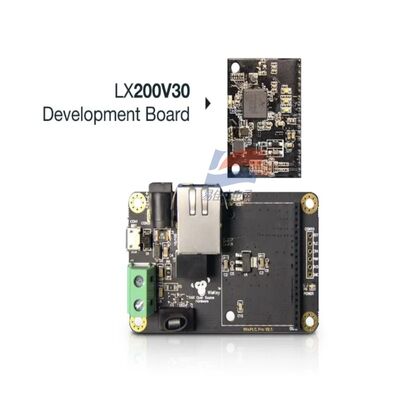

IV. Kompletna konfiguracja LX200V30 EVB Evaluation Board (WisPLC PRO Base Board)

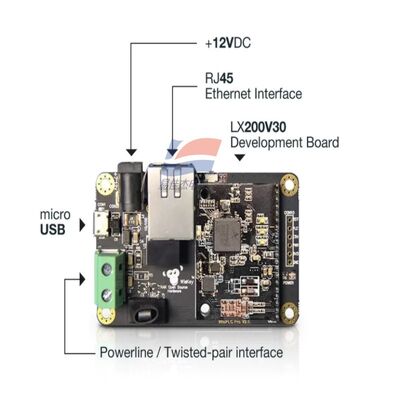

1Interfejs zasilania (dwie metody zasilania)
Zakładka prądu stałego stałego: wejście 12V adaptera prądu stałego (zalecane)
Micro USB 5V: tylko zasilanie do debugowania, nie może napędzać PLC na pełną moc
Podstawowa płyta wbudowana w obwód stopniowy, automatycznie generuje 3,3V + 12V podwójne zasilanie wymagane przez moduł
2. Zewnętrzny interfejs biznesowy
Port RJ45 Gigabit Ethernet: połączenie z komputerem, bramką, węzłem RAK4630/4631 LoRa
Zielony blok końcowy: wyjście sprzęgłowe linii zasilania (podłączyć zasilanie komunalne 220V / nisko napięcie prądu stałego)
Rezerwowana parka skręcona, gniazda lutownicze kabli koaksjalnych, mogą bezpośrednio testować transmisję multimedialną
3. Interfejs debugowy
UART Serial Port: Wislink-cli Command Line Tool, View Link Quality, Modify Frequency Band, OTA Firmware Upgrade
Przełącznik podmuchowy: szybki przełącznik pasma częstotliwości PLC, tryb sieciowy
Trójkolorowe wbudowane diody LED: wyświetlenie w czasie rzeczywistym stanu zasilania, sieci Ethernet, połączenia linii zasilania
4Wymiary mechaniczne Płyty oceny PCB: Około 75 mm × 50 mm, z 4 otworami mocowania instalacji o wielkości Φ3
Typowe scenariusze stosowania
Miejsce przemysłowe: zastąpienie oryginalnych kabli zasilania kablami sieciowymi i wykorzystanie sieci hybrydowej PLC + LoRa (z bramką RAK4630/RAK5146)
Elektrownia fotowoltaiczna / stacja ładowania: szybka transmisja danych dla autobusów prądu stałego
Monitorowanie bezpieczeństwa: wykorzystanie zasilania sieci elektrycznej budynku do przesyłania filmów z kamer wysokiej rozdzielczości
Inteligentne budynki, monitorowanie energii, inteligentne liczniki, sieci urządzeń medycznych
Rozwój prototypu sprzętu: szybka weryfikacja rozwiązań łączności linii elektroenergetycznych przy użyciu tablicy oceny EVB
