Moduł koncentratora YJJ RAK5146 PiHAT Odpowiedni dla LoRaWAN do gromadzenia danych z czujników

Opis produktu:

YJJ RAK5146 Moduł koncentratora PiHAT nadający się do LoRaWAN do zbierania danych z czujników

Charakterystyka:

I. Wykaz składników
Standardowy zestaw obejmuje:

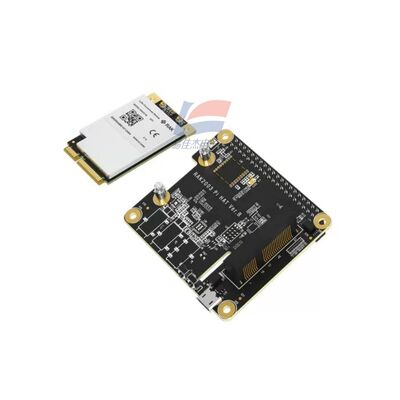

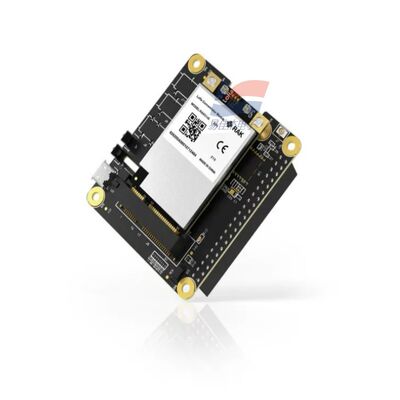

Moduł koncentratora RAK5146 mPCIe LoRa (baseband SX1303)
RAK2287/RAK5146 tablica adaptera PiHAT (Raspberry Pi 40Pin HAT)
Wbudowana antena MHF LoRa
Antenna GPS MHF (wraz z wersją GPS)
Zestaw do mocowania śrub
II. Parametry sprzętowe deski adaptera PiHAT
1. Kompatybilne modele Raspberry Pi
Raspberry Pi 3B+/4B (40Pin standardowy nagłówek szpilki), niekompatybilny z Pi Zero/5 (zasilanie / różnice szpilki)
2Interfejsy i zasilanie
Kobieta gniazdo: 40Pin Pi standard GPIO
Gniazdo: 52Pin Mini PCIe (prosto wstawianie do modułu RAK5146)
Konwersja mocy: Wbudowana włącza prądu stałego do prądu stałego, wejście Raspberry Pi 5V do 3.3V dla modułu koncentratora
Połączenia komunikacyjne: SPI (przekazywanie danych), UART (port seryjny GPS), GPIO (kontrola resetu / gotowości, synchronizacja czasu PPS)
3Specyfikacje mechaniczne
Rozmiar: 65 mm × 55 mm × 18 mm
Waga: 22,7 g
Instalacja: 4 miedziane słupki ułożone na Raspberry Pi
III. Parametry modułu koncentratora rdzenia RAK5146 SX1303
1/ Baseband Radio Core
Główny chip: Semtech SX1303 LoRa baseband bramki + 2 kawałki SX1250 RF front-end
Możliwość demodulacji kanału:
Detektor pakietów LoRa 8×8 kanałów
8 kanałów demodulacji SF5~SF12, 8 kanałów demodulacji SF5~SF10
1 demodulacja LoRa dużych prędkości (125/250/500 kHz) + 1 demodulacja FSK
Równoległa demodulacja maksymalnie 16 pakietów danych końcowych jednocześnie
2. Wykonanie RF
Moc przesyłowa: maksymalnie 27 dBm
Wymagania w odniesieniu do odbioru
Wspiera globalne pasma częstotliwości (wybierz odpowiednią wersję podczas zamawiania):
CN 470, EU868, US915, AS923, AU915, KR920, IN865, RU864
Interfejs anteny: 2 gniazda UFL/MHF (antena LoRa + antena GPS)
Funkcje opcjonalne: monitorowanie kanału LBT, wysokiej precyzji czasopismo
3. GPS (opcjonalna wersja)
Wbudowany wielowarunkowy GNSS ZOE-M8Q, wyjście PPS impuls sekundy dla synchronizacji czasu bramki i pozycjonowania
4. Zasilanie elektryczne
Napięcie modułu: 3,0 V ~ 3,6 V (3,3 V typowe)
Zużycie energii podczas transmisji: 510~515mA
Zużycie energii podczas odbioru w stanie gotowości: 70~100mA
Temperatura pracy: -40°C ~ +85°C
5Interfejs komunikacyjny
Zestaw jest kompatybilny z PiHAT dla interfejsu SPI; dostępna jest również wersja USB RAK5146 do wyboru
6Formularz
Rozmiar karty mini PCIe standardowej, grubość 5,5 mm
IV. Wdrożenie oprogramowania i bramki
Oficjalny wstępnie skompilowany obraz: oparty na systemie Raspbian, wbudowany LoRa Packet Forwarder
Platforma integracyjna: ChirpStack, TTN/TTI, Cloud LoRa, Huawei Cloud IoT itp. Standardowe serwery LoRaWAN Sposób wdrożenia: Zapalenie obrazu na kartę SD,Połączenie SSH do konfiguracji pasma częstotliwości i adresu serwera
Synchronizacja czasowa: GPS PPS hardware timing, brak dostępnego GPS, użyj sieci NTP do synchronizacji
V. Typowe scenariusze stosowania
Park / szklarni / obszar fabryczny LoRaWAN lokalna brama
Zbieranie danych z czujników (w połączeniu z węzłami RAK4630/4631)
