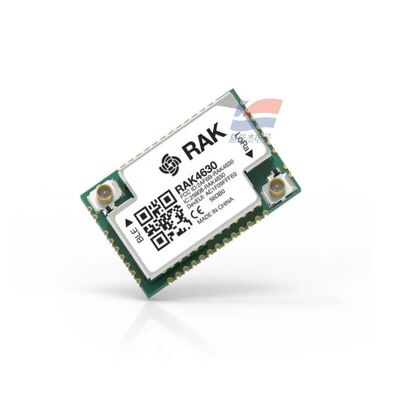

YJJ RAK4630 NRF52840 SX1262 Moduły wykorzystywane do LoRaWAN to LoRa+Bluetooth

Opis produktu:

YJJ RAK4630 NRF52840 SX1262 Moduły wykorzystywane do LoRaWAN to LoRa+Bluetooth

Charakterystyka:

Podstawowe pozycjonowanie
RAK4630 to moduł dwustronnego typu SMT do montażu na powierzchni w stylu pieczęci, z wewnętrznym nRF52840 (głównym sterowaniem BLE5.0) + radiem SX1262 LoRa;
RAK4631 to gotowa płyta z podstawą, a rdzeniowy chip to RAK4630. .
Domyślnie wstępnie zainstalowane oprogramowanie RUI3 AT obsługuje port seryjny / Bluetooth Low Energy (BLE) do wysyłania poleceń AT bez konieczności skomplikowanej kompilacji i rozwoju.
1Główna jednostka sterująca (BLE core nRF52840)
Rdzeń: 32-bitowy ARM Cortex-M4F, z FPU sprzętowym do operacji z zmiennym przecinkiem
Częstotliwość: 64 MHz
Przechowywanie: 1MB Flash + 256KB RAM
Bezpieczeństwo: sprzęt CryptoCell, z szyfrowaniem AES/ECDH/SHA
Periferyczne urządzenia: 32,768 kHz RTC, cewka NFC-A, pełna prędkość USB2.0
2. BLE 5.0 Parametry radiowe Bluetooth (2,4 GHz)
Standard protokołu: BLE5.0, obsługuje BLE Mesh, Long Range (daleka odległość), wysoką prędkość 2Mbps, NFC-A
Pasma częstotliwości: 2402~2480 MHz
Moc przesyłowa: -20 dBm ~ +4 dBm, z regulacją stopniową 4 dB
Odbiór czułości:
1 Mbps: -95 dBm
125 kbps w trybie dalekiego zasięgu: -103 dBm
Prędkości biegów: 2Mbps / 1Mbps / 500kbps / 125kbps
Interfejs anteny: podwójne gniazda IPEX4 (niezależna antena BLE, niezależna antena LoRa, impedancja 50Ω)
Typowe zużycie energii BLE
Wydanie TX (0dBm) ≈ 4,8mA
Odbiór w stanie gotowości ≈ 1mA
Głęboki sen całego urządzenia 2.0~4.23μA (budzenie RTC)
3. SX1262 Radia LoRa (Sub-GHz Long Distance)
Rozróżnienie wersji pasma
RAK4630 (L): 433~470 MHz (w krajowym zakresie CN470)
RAK4630 ((H): 779~923 MHz (EU868/US915/AS923)
Protokół: LoRaWAN 1.0.3, LoRa P2P punkt do punktu
Moc transmisji: wzmocnienie do + 22dBm
Odczuwalność odbioru: minimalna - 148 dBm, całkowity budżet łącza 170 dB
Szerokość pasma: regulowana od 7,8 kHz do 500 kHz, z wbudowanym wysokiej precyzji oscylatorem krystalicznym TCXO z kompensacją temperatury
zużycie energii LoRa: pełna moc przesyłowa ≈ 14,5 mA, ciągły odbiór ≈ 14,5 mA
4. Parametry zasilania elektrycznego
Napięcie robocze: 2,0 V ~ 3,6 V (system baterii litowej 3,7 V, bezpośrednie zasilanie 5 V)
Zalecane źródło zasilania: 3,3 V LDO / 3,7 V bateria litowa
Prąd uśpienia: typowy 4,23μA, minimalny 2,0μA (budzenie w czasie RTC)
Strumień szczytowy: przepustowość pełnej mocy LoRa ≈ 14,5 mA, szczyt BLE < 5 mA
USB: VBUS 5V tylko do programowania, debugowania zasilania, nie do długoterminowego zasilania całego urządzenia
5. Interfejsy sprzętowe (44Pin Stamps)
Port seryjny: 2 urządzenia UART (komendy AT, komunikacja czujników)
I2C: 2 grupy I2C, kompatybilne z czujnikiem tlenu LOX-02, czujnikiem ciśnienia MPXHZ6115
SPI: wysokiej prędkości SPI (flash zewnętrzny, wyświetlacz)
ADC: 3 12-bitowe wejścia analogowe ( napięcie akumulatora, zbiór czujników analogowych)
GPIO: 8 ogólnego przeznaczenia IO, obsługuje zewnętrzne przebudzenie przerwy
USB: Micro USB pad sygnału
NFC: anteny NFC prowadzą do wyjścia
Debugging: Interfejs do pobierania SWD
6Wymiary mechaniczne i środowisko
Formularz: Moduł montażu powierzchniowego pieczęci SMT Wymiary: 15 mm × 23 mm × 3 mm
Szpilki: 44-szpilkowe podkładki pocztowe, spawanie powierzchniowe
Temperatura pracy: -40°C ~ +85°C
Temperatura przechowywania: -40°C ~ +85°C
Wilgotność: 0 - 95% RH, bez kondensacji
VIII. Firmware i rozwój
Domyślne oprogramowanie stałe: RUI3, pełnofunkcyjny zestaw instrukcji AT (można wysyłać UART/BLE/USB)
Rozwój wtórny: obsługuje Arduino, PlatformIO, RUI3 API dla niestandardowego oprogramowania stałego
Uaktualnienie OTA: BLE bezprzewodowa OTA, lokalne nagrywanie USB
Certyfikacja: zgodność z CE, FCC, RoHS, KC
Typowe zastosowania
Węzły czujników zasilanych bateriami (w połączeniu z czujnikami tlenu / ciśnienia), monitorowanie cieplarni rolniczych, przemysłowe zbieranie niskiej mocy, przenośne urządzenia przenośne,Lokalna konfiguracja telefonu komórkowego BLE + przesyłanie na odległość przez LoRa, podprzewód bramki IoT o niskim zużyciu energii
