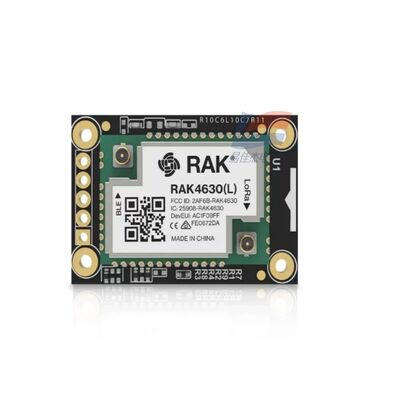

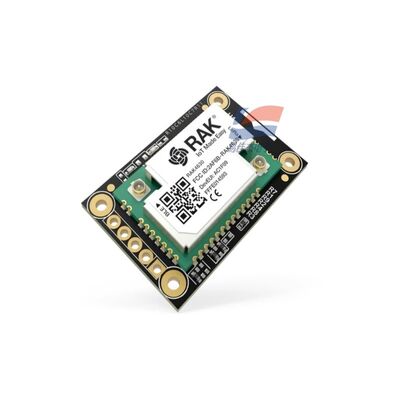

Moduł rdzenia YJJ RAK4631 Nordic NRF52840 BLE obsługuje LoRa SX1262 do przemysłowego monitorowania małej mocy

Opis produktu:

YJJ RAK4631 Nordic NRF52840 BLE Core Module Supports LoRa SX1262 for Industrial Low-Power Monitoring

Charakterystyka:

RAK4631 WisBlock Dual-Mode Core Module Complete Parameter Description
Pozycjonowanie modułu: nRF52840 BLE5.0 + SX1262 LoRaWAN zintegrowana płyta rdzeniowa WisBlock,podzielony na wersję standardową RAK4631 (zewnętrzna gniazdo antena IPEX) i RAK4631-R (wbudowana antena + oprogramowanie RUI3), sprzęt jest zupełnie taki sam tylko oprogramowanie jest inne.
1. Główne urządzenie sterujące (BLE Core nRF52840)
Rdzeń: 32-bitowy ARM Cortex-M4F, z FPU sprzętowym do operacji z zmiennym przecinkiem
Częstotliwość: 64MHz
Przechowywanie: 1MB Flash + 256KB RAM
Bezpieczeństwo: Wbudowana jednostka szyfrowania CryptoCell, obsługuje szyfrowanie sprzętowe AES, ECDH, SHA itp.
Urządzenia peryferyjne: oscylator krystaliczny RTC 32,768 kHz, cewka NFC-A, urządzenie USB2.0 pełnej prędkości/OTG Nordic Sem...
2. BLE 5.0 Parametry klucza radiowego (2,4 GHz)
Protokół stack: BLE 5.0 (BLE Mesh, Long Range, 2Mbps high speed), NFC-A, kompatybilny z Zigbee/Thread
Moc przesyłowa: -20 ~ +4 dBm, 4 dB ustawialne
Wrażliwość odbioru:
1 Mbps BLE: -95 dBm
W trybie dalekiego zasięgu 125 kbps: -103 dBm
Prędkości: 2Mbps / 1Mbps / 500kbps / 125kbps
Antenna:
RAK4631: IPEX4 zewnętrzny gniazdo anteny 2,4G
RAK4631-R: Wbudowana antenka BLE na płytce PCB
BLE Typowe zużycie energii:
BLE Broadcast TX (0dBm): ~4,8mA
BLE Odbiór w stanie gotowości: ~1mA
Głęboki sen: 2 μA (cała maszyna)
3. Parametry radiowe LoRa SX1262 (sub-GHz)
Różnica wersji pasma częstotliwości:
RAK4631 (L): 433?? 470MHz (Chiny 433M)
RAK4631 ((H): 779 ̊923 MHz (EU868/US915/AS923)
Protokół: LoRaWAN 1.0.2/1.0.3, LoRa P2P punkt do punktu
Moc przesyłowa: maksymalnie w trybie wzmacniającym + 22 dBm
Czułość odbioru: niska do - 148 dBm, budżet łącza 170 dB
Szerokość pasma: 7,8 kHz ~ 500 kHz regulowany, wbudowany oscylator krystaliczny TCXO z kompensacją temperatury (rozszerzona stabilność temperatury)
Poziom zużycia energii
22dBm Przekaz: ~ 14,5mA
Odbiór monitorowania: ~ 14,5 mA
Tryb uśpienia taki sam jak w całej maszynie 2μA
4. Parametry zasilania elektrycznego
Napięcie robocze: 2,0 V ~ 3,6 V (system akumulatorów litowo-jonowych 3,7 V, nie może być bezpośrednio zasilanie 5 V)
Zalecane źródło zasilania: akumulator litowo-jonowy o mocy 3,3 V / 3,7 V (w połączeniu z systemem zarządzania ładowaniem deski podłogowej WisBlock)
Prąd w stanie uśpienia: typowy 2,0 μA (przybudzanie w czasie RTC, minimum 1,2 μA)
Prąd szczytowy: przenoszenie pełnej mocy LoRa ≈ 14,5mA, szczyt BLE < 5mA
Zasilanie rozszerzające płytkę bazową: płytka bazowa obsługuje wejście Micro USB 5V, ładowanie baterii litowo-jonowej (maksymalnie 350mA) V. Interfejsy sprzętowe (podłączone do podstawy WisBlock)
Port seryjny: 2 kanały UART (wspieranie poleceń AT, komunikacja czujników)
I2C: Standardowa szyba I2C, zgodna z czujnikami temperatury i wilgotności, czujnikami tlenu, czujnikami ciśnienia
SPI: wysokiej prędkości SPI (może być podłączony do Flash, wyświetlacza)
ADC: Wielokrotne 12-bitowe wejścia analogowe (zbieranie napięcia akumulatora, czujniki analogowe)
GPIO: Wielokrotne cyfrowe ogólne wejście/wyjście, zewnętrzne przebudzenie przerwy
USB: Micro-AB pełnoprężny USB, używany do programowania, rejestracji portów seryjnych, OTG
Debugging: Interfejs do pobierania SWD
Rozszerzenie NFC: poprzez moduł IO, piny NFC RAKwireles...
VI. Wymiary mechaniczne i środowisko
Rozmiar: 20 mm × 30 mm, grubość około 3 mm
Masa: ≈4g (bez anteny)
Przymocowanie: 2 otwory montażowe Φ1,5 mm, śruby mocowane na podstawie WisBlock
Temperatura pracy: -40°C ~ +85°C
Temperatura przechowywania: -40°C ~ +85°C
Wilgotność: 0~95% RH bez kondensacji
VII. Firmware i metoda rozwoju
RAK4631 (Original Version): Arduino BSP, PlatformIO, Zephyr RTOS rozwój
RAK4631-R: wstępnie zainstalowane oprogramowanie RUI3 o niskim kodzie, obsługa poleceń AT, rozwój wtórny API, BLE/USB/UART, wszystkie mogą wydawać polecenia AT
OTA: obsługuje aktualizację bezprzewodową BLE, aktualizację oprogramowania USB
Certyfikacja: Certyfikacja zgodności FCC/CE/RoHS RAKwireles...
VIII. Typowe scenariusze zastosowań


Specyfikacje:
