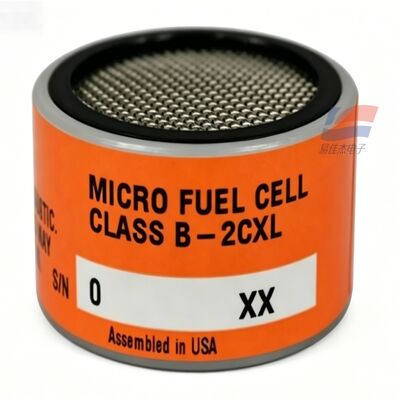

YJJ C06689-B2CXL Klasa B-2CXL Ultra-Niski Czujnik Tlenku 0-1ppm O2 Produkcja płyt półprzewodnikowych

Opis produktu:

YJJ C06689-B2CXL Klasa B-2CXL Ultra-Niski Czujnik Tlenu do Produkcji Płyt półprzewodnikowych O2 o 0-1 ppm

Charakterystyka:

I. Podstawowe informacje o produkcie

Marka: Teledyne Analytical Instruments (USA)

Numer oryginalnej części: C06689-B2CXL, model wewnętrzny: KLASA B-2CXL

Zasada działania: uszczelniony jednorazowy mikro ogniwo paliwowe (elektrochemiczna bateria tlenowa), wewnętrzny 15% elektrolity KOH, podwójna struktura elektrody,wytwarzanie tlenu przy wyjściu sygnału prądu liniowego redukcji utleniania

Rozróżnienie pozycjonowania rdzenia

B-2C (C06689-B2C): zakres 0~10 ppm śladowego tlenu, uniwersalny bez wykrywania gazu wysokiej czystości CO2

B-2CXL: optymalizowany model XL ultra zasięgu, minimalny zakres 0 ~ 1 ppm, specjalnie przeznaczony do monitorowania poziomu tlenu pozostałowego w ppb ultraczystego gazu obojętnego,Kompatybilny z analizatorem tlenu w śladach serii Teledyne INSTATRACE XL

Powszechność: surowo zabronione długotrwałe stosowanie w gazie zawierającym CO2, CO2 spowoduje zerowe odchylenie i awarię pomiaru;nadaje się wyłącznie do procesów gazu obojętnego/węglowo-wodorowego bez dwutlenku węgla

II. Podstawowe specyfikacje techniczne

1. Zakres pomiaru

Standardowy zakres pomiarów: 0 ~ 1 ppm O2 (ultra niskie zakres, wysoka precyzja na poziomie ppb)

Dolna granica wykrywania: stabilne wykrywanie tlenu pozostałego na poziomie ppb, odpowiednie do ścisłej kontroli czystości półprzewodników, ultraczystych gazów fotowoltaicznych

Porównanie B2C: zakres B2C 0 ~ 10 ppm, B2CXL zmniejsza zakres o 10 razy, poprawi rozdzielczość, odpowiedni dla warunków ekstremalnie niskiego poziomu tlenu

2Charakterystyka środowiskowa i elektryczna

Temperatura pracy: 0°C ~ +50°C

Warunki wilgotności: 0~99% RH, brak wody kondensacyjnej, brak mgły olejowej

Ciśnienie: Ciśnienie normalne ±10%, brak wstrząsu wysokiego ciśnienia, nagła zmiana ciśnienia ujemnego

Charakterystyka wyjścia: wyjście prądu liniowego, dedykowane dopasowanie do Teledyne INSTATRACE XL, analizatora tlenu serii 3110XL, dedykowane podłączenie gniazda, nie można bezpośrednio lutować do szpilów

T90 Czas reakcji: 35~40 sekund, odchylenie sygnału tlenowego jest minimalne, długoterminowe monitorowanie online jest stabilne

Dokładność: błąd pełnej skali < ± 2%, roczne osłabienie sygnału < 5%

3Żywotność i gwarancja

Oryginalna gwarancja: 6 miesięcy

Normalna żywotność: W warunkach gazu azotu / argonu / helu o wysokiej czystości 9 ~ 12 miesięcy; częsty kontakt z powietrzem, środowiskiem o wysokiej zawartości tlenu znacznie skróci żywotność

Warunki przechowywania: oryginalny, zamknięty fabrycznie worek z folii aluminiowej, chroniony przed światłem, przechowywany w temperaturze pokojowej, nieotwarty okres ważności 6 miesięcy; po otwarciuElektrolit nadal się rozpada., trzeba użyć go na maszynie jak najszybciej

Struktura: jednorazowe zamknięte opakowania, bez konserwacji, zużycie elektrolitów nie może być regenerowane, bezpośrednia całkowita wymiana

III. Główne cechy produktu

Ekskluzywna optymalizacja analizatora XL: kalibrowana specjalnie do analizatora tlenu w śladach serii Teledyne INSTATRACE XL, ultra niskim zakresie 0 ~ 1 ppm, rozdzielczość znacznie przekracza standardowy model B2C;

Specyficzne warunki pracy bez emisji CO2: stabilny w punkcie zerowym w środowisku bez emisji CO2, bez dryfu, rozwiązuje problem zniekształceń w zwykłych czujnikach do wykrywania śladów tlenu w bezczynnych gazach o wysokiej czystości;

bardzo wysoka precyzja ppb: może przechwytywać niezwykle niewielkie ilości tlenu pozostałego, spełnia normy kontroli jakości ultraczystego gazu w przemyśle półprzewodnikowym, baterii litowej i fotowoltaicznym;

oryginalny amerykański import, standaryzowany interfejs gniazda, szybka wymiana na miejscu, bez konieczności skomplikowanej kalibracji;

Zapełniona bezobsługowa konstrukcja, brak konieczności uzupełniania wody, bez regularnej ponownej likwidacji, zmniejsza koszty eksploatacji i utrzymania.

IV. Scenariusze zastosowań w przemyśle (podstawowe zastosowania)

1. Produkcja płyt półprzewodnikowych (podstawowe zastosowania)

Śledzenie tlenu w trybie online w zakresie wysokiej czystości azotu, argonu, gazu nośnika helu / gazu oczyszczającego na poziomie ppb; Dyfuzja płytek, grafowanie, pakowanie,oraz monitorowanie pozostałości tlenu w inertnych gazach ochronnych pieca osadzania folii w celu zapobiegania utlenianiu i odpadowi;

Produkcja i wykrywanie czystości wypełniania specjalnych rzadkich gazów (neon, krypton, ksenon) do elektroniki.

2Baterie litowe / nowa energetyka fotowoltaiczna

Wykorzystanie urządzeń do monitorowania w czasie rzeczywistym poziomu tlenu w kabinie ochronnej azotu w baterii litowej do napełniania, gotowania pod próżnią i warsztata formowania;

Sprzęt do spiekania płytek krzemowych i powłoki fotowoltaicznej, analiza zanieczyszczeń tlenu w przewodzie cyrkulacji obojętnej.

3Specjalny przemysł gazowy o wysokiej czystości

Kontrola śladowych zanieczyszczeń tlenowych wysokiej czystości źródeł wodoru, etylenu, acetylenu i metanu w gazach przemysłowych;

Elementy czujników rdzeniowych urządzeń laboratoryjnych do wykrywania czystości ultraczystych gazów ochronnych i chromatografii gazów nośnych.

4. Obsługa cieplna i przemysł chemiczny

Ogród do grzania metalu, karburujący, bez dwutlenku węgla (CO2), inertny gaz ochronny, monitorowanie ultra niskiego poziomu pozostałości tlenu;

Gaz do syntezy petrochemicznej, rurociągi bez CO2, śledzenie zanieczyszczeń tlenowych, analiza online.

5. Akcesoria do przyrządów

Teledyne INSTATRACE XL, serii 3110XL przenośne / stacjonarne analizatory tlenu są wyposażone w oryginalne czujniki fabryczne.
