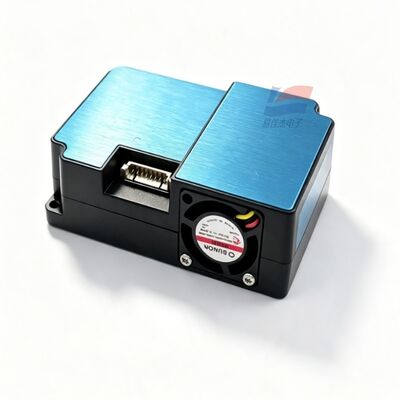

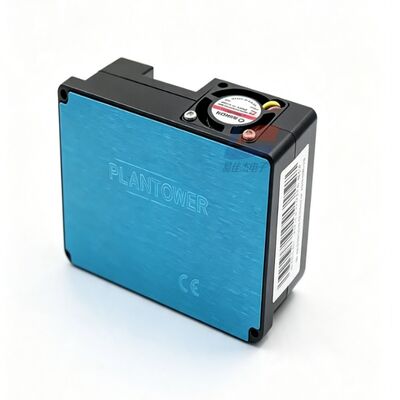

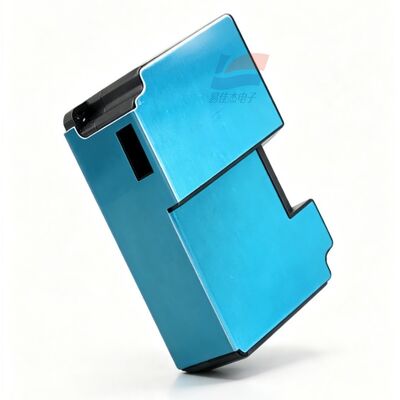

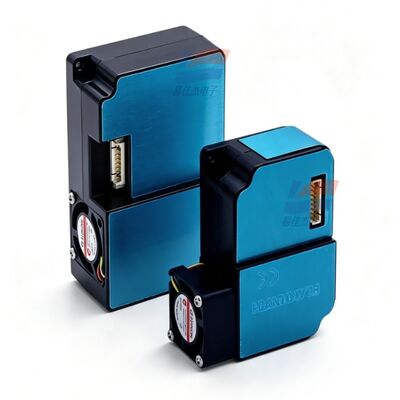

YJJ PMS1003 Laserowy czujnik pyłu PM2.5 PM10 UART Moduł cyfrowego wykrywania cząstek powietrza

Opis produktu:

YJJ PMS1003 Laserowy czujnik pyłu PM2.5 PM10 z interfejsem UART, moduł cyfrowego wykrywania cząstek powietrza

Cechy:

I. Wprowadzenie do produktu

PMS1003 to ogólnego przeznaczenia czujnik cząstek stałych typu rozpraszania laserowego, wyposażony w miniaturowy wentylator do zasysania i próbkowania, cyfrowe wyjście TTL-UART. Może jednocześnie wykrywać wiele zakresów wielkości cząstek pyłu o wielkości od 0,3 do 10 µm i wyprowadzać stężenia PM1.0/PM2.5/PM10. Jest głównie używany w przyrządach do wykrywania powietrza, oczyszczaczach i rozwoju sprzętu do monitorowania środowiska.

II. Szczegółowe parametry techniczne

Tabela

Pozycja parametru Specyfikacja Parametry

Zasada wykrywania Rozpraszanie laserowe Mie

Rozdzielcze zakresy wielkości cząstek 0,3 - 1,0 µm, 1,0 - 2,5 µm, 2,5 - 10 µm

Wydajność zliczania 50% @ 0,3 µm; 98% ≥ 0,5 µm

Efektywny zakres pomiarowy PM2.5 0 - 500 µg/m³

Zakres pomiaru przeciążenia PM2.5 Do ≥ 1000 µg/m³

Rozdzielczość stężenia 1 µg/m³

Błąd pomiaru 0 - 100 µg/m³: ± 10 µg/m³; 100 - 500 µg/m³: ± 10% FS

Pojedyncza odpowiedź próbkowania< 1s; Całkowita stabilna odpowiedź ≤ 10s

Objętość powietrza do standardowego próbkowania 0,1 l

Napięcie zasilania DC 4,5 - 5,5 V, typowo 5 V

Prąd poboru mocy ≤ 100 mA

Prąd w trybie uśpienia ≤ 200 µA

Interfejs komunikacyjny TTL-UART (poziom 3,3 V), przełączanie trybu uśpienia/ciągłego próbkowania

Zakres temperatury pracy -10°C ~ +60°C

Zakres wilgotności pracy 0 - 95% RH, bez kondensacji

Zakres temperatury przechowywania -40°C ~ +85°C

Całkowity rozmiar 65 × 42,3 × 23 mm

Średni czas między awariami ≥ 3 lata

III. Funkcje pinów

VCC - zasilanie 5V

GND - masa

SET - pin trybu; wysoki poziom dla ciągłego próbkowania, niski poziom dla uśpienia i oszczędzania energii RXD

TXD (transmisja/odbiornik portu szeregowego 3,3 V)

RESET - pin resetowania

IV. Główne zalety produktu

Wbudowany wentylator do aktywnego zasysania, szybka reakcja wykrywania

Wyjście ilości pyłu w wielu zakresach wielkości, stężenie masowe PM1.0/PM2.5/PM10

Obsługa trybu uśpienia i niskiego poboru mocy, kompatybilność z urządzeniami zasilanymi bateryjnie

Port szeregowy TTL bezpośrednio podłączony do mikrokontrolera, proste programowanie

V. Przeznaczenie w branży

Domowe oczyszczacze powietrza, sondy do monitorowania pyłu w systemach świeżego powietrza

Detektory jakości powietrza w pomieszczeniach, alarmy PM2.5

Inteligentny dom, systemy kontroli bezpieczeństwa budynków

Warsztaty i fabryki, proste urządzenia do monitorowania pyłu na placach budowy

Przenośne detektory środowiskowe na zewnątrz, terminale do monitorowania środowiska

Stacje ładowania, szafy sterownicze, wykrywanie powietrza w gospodarstwach hodowlanych
