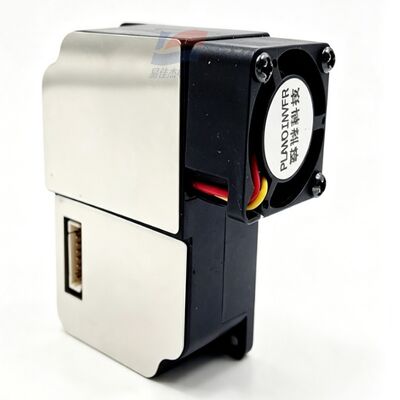

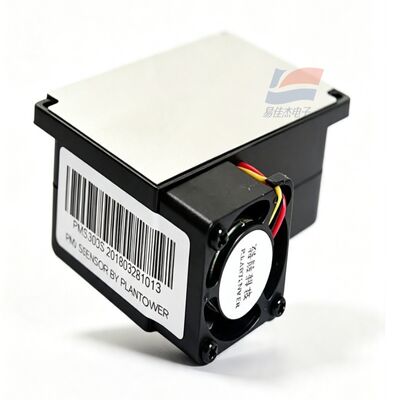

YJJ PMS3003 Laserowy czujnik pyłu PM2.5 PM10 Moduł cyfrowego wykrywania cząstek UART

Opis produktu:

YJJ PMS3003 Laserowy czujnik kurzu PM2.5 PM10 Moduł cyfrowego wykrywania cząstek UART

Funkcje:

I. Wprowadzenie do produktu

PMS3003 to trzecia generacja czujnika kurzu typu rozpraszania laserowego, wyposażona w miniaturowy wentylator wlotowy; wyprowadza masę PM1.0, PM2.5, PM10 oraz liczbę cząstek o wielu rozmiarach poprzez port szeregowy TTL-UART. W porównaniu z PMS1003, ma ulepszoną odporność na zakłócenia i stabilność, z metalową obudową ekranującą, nadaje się do rozwoju sprzętu do kontroli jakości powietrza w pomieszczeniach i na zewnątrz.

II. Kompletne parametry techniczne

Tabela

Pozycja parametru Specyfikacja Szczegóły

Zasada detekcji Rozpraszanie laserowe Mie

Zakres rozmiaru cząstek 0,3 - 1,0 µm, 1,0 - 2,5 µm, 2,5 - 10 µm

Wydajność zliczania cząstek 50% @ 0,3 µm; 98% ≥ 0,5 µm

Standardowy zakres PM2.5 0 - 500 µg/m³

Górna granica pomiaru przeciążenia ≥ 1000 µg/m³

Rozdzielczość stężenia 1 µg/m³

Dokładność pomiaru 0 - 100 µg/m³: ± 10 µg/m³; 100 - 500 µg/m³: ± 10% FS

Czas reakcji pojedynczej próbki< 1s; Całkowity stabilny czas reakcji ≤ 10s

Natężenie przepływu powietrza próbkowanego 0,1 l/min

Napięcie zasilania DC 4,5 - 5,5 V, typowo 5 V

Normalny prąd roboczy ≤ 100 mA

Prąd czuwania w trybie uśpienia ≤ 200 µA

Interfejs komunikacyjny TTL-UART, szybkość transmisji 9600, poziom 3,3 V, obsługuje tryb aktywnego/pasywnego odczytu

Temperatura pracy -10°C ~ +60°C

Temperatura przechowywania -40°C ~ +85°C

Wilgotność pracy 0 - 95% RH (bez kondensacji)

Wymiary 65 × 42,3 × 23 mm

Średni czas między awariami ≥ 5 lat

III. Definicja pinów 8-pinowych

VCC: Zasilanie 5V

GND: Masa

SET: Pin trybu; Poziom wysoki = ciągłe próbkowanie, poziom niski = oszczędzanie energii w trybie uśpienia

RXD: Odbiór portu szeregowego czujnika

TXD: Transmisja portu szeregowego czujnika

RESET: Pin resetowania modułu

7, 8. Nieиспользoванные piny

IV. Zalety produktu

Trzecia generacja głównego układu sterującego, mniejszy dryft długoterminowy, lepsza odporność na zakłócenia spowodowane olejem kuchennym i parą wodną niż PMS1003

Obsługuje niskie zużycie energii w trybie uśpienia, nadaje się do przenośnych detektorów zasilanych bateryjnie

Może wyprowadzać dwa zestawy danych: oryginalna ilość cząstek i standardowe stężenie PM skalibrowane CF

Metalowa obudowa ekranująca, izoluje zakłócenia elektromagnetyczne płyty obwodu drukowanego

V. Zastosowania przemysłowe

Oczyszczacze powietrza, systemy świeżego powietrza, sondy do monitorowania kurzu w systemach wentylacji centralnej klimatyzacji

Domowy/komercyjny detektor jakości powietrza PM2.5, alarm smogu

Sonda do monitorowania kurzu budowlanego, warsztat, fabryka, terminal monitorowania powietrza w hodowli

Inteligentny dom, system automatycznego sterowania wentylacją budynków

Detektor powietrza w pojazdach, przenośny sprzęt do wykrywania środowiska zewnętrznego

Falowniki, szafy sterownicze elektryczne, monitorowanie cząstek stałych w szklarniach
