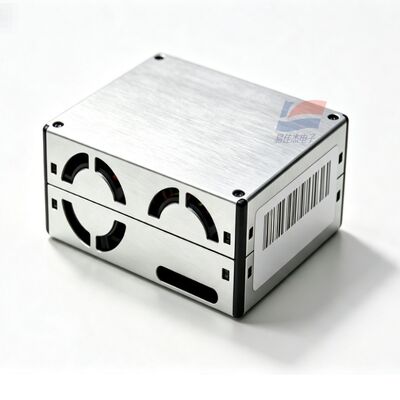

YJJ PMS6003 Laserowy czujnik pyłu PM2.5 PM10 UART Moduł cyfrowego wykrywania cząstek stałych

Opis produktu:

YJJ PMS6003 Czujnik pyłu laserowego PM2.5 PM10 UART Cyfrowy moduł detekcji cząstek stałych

Funkcje:

I. Wprowadzenie do produktu

PMS6003 to szósty czujnik pyłu typu kalibracji dwulaserowej z metalową obudową ze stopu aluminium. Posiada wzajemną kalibrację dwoma laserami, podwojoną żywotność komponentów, ekstremalnie niski dryft długoterminowy i wyjście portu szeregowego TTL-UART zdolne do wyświetlania ilości cząstek o wielu rozmiarach, stężeń PM1.0/PM2.5/PM10. W porównaniu do PMS1003/3003, oferuje znacznie poprawioną stabilność i żywotność, dzięki czemu nadaje się do rozwoju przemysłowego, długoterminowego sprzętu do monitorowania jakości powietrza online.

Czujnik PMS6003

II. Kompletne parametry techniczne

Zasada detekcji: Dwulaserowe rozpraszanie Mie, wzajemna kalibracja dwoma ścieżkami optycznymi

Rozdzielczość rozmiaru cząstek: 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Wydajność zliczania cząstek: 50% przy 0,3 μm; 98% ≥ 0,5 μm

Normalny zakres PM2.5: 0 - 500 μg/m³

Zakres przeciążenia PM2.5: ≥ 1000 μg/m³

Rozdzielczość stężenia: 1 μg/m³

Dokładność pomiaru: 0 - 100 μg/m³: ± 10 μg/m³; 100 - 500 μg/m³: ± 10% FS

Czas pojedynczej próbki: < 1s; Stabilna odpowiedź systemu ≤ 10s

Objętość przepływu powietrza próbki: 0,1 l/min

Napięcie zasilania: DC 4,5 - 5,5V, standardowe 5V

Normalny prąd roboczy: ≤ 100mA

Prąd czuwania w trybie uśpienia: ≤ 2mA

Interfejs komunikacyjny: TTL-UART, szybkość transmisji 9600, poziom 3,3V, obsługuje tryb aktywnego przesyłania, pasywnego zapytania

Temperatura pracy: -10°C ~ +60°C

Temperatura przechowywania: -40°C ~ +85°C

Dopuszczalna wilgotność: 0 - 95% RH (bez kondensacji)

Materiał obudowy: Metalowa obudowa ekranowana

Całkowity rozmiar: 50 × 38 × 21 mm (objętość mniejsza niż PMS1003/3003)

Średni czas bezawaryjnej pracy: ≥ 10 lat (podwojona żywotność lasera)

III. Opis pinów 8-pinowych

VCC: Zasilanie 5V

GND: Masa

SET: Pin trybu; Poziom wysoki = ciągłe próbkowanie, Poziom niski = tryb uśpienia oszczędzający energię

RXD: Odbiór portu szeregowego czujnika

TXD: Transmisja portu szeregowego czujnika

RESET: Reset sprzętowy na poziomie niskim

7 - 8. Piny NC zapasowe

IV. Kluczowe zalety produktu

Kalibracja dwoma laserowymi ścieżkami optycznymi, tłumienie dryftu starzenia się lasera, ekstremalnie długa żywotność

Miniaturowa metalowa obudowa, lepsza odporność na zakłócenia elektromagnetyczne oraz na zakłócenia spowodowane dymem olejowym i parą wodną w porównaniu do poprzedniego modelu

Niskie zużycie energii w trybie uśpienia, odpowiednie dla przenośnych instrumentów detekcyjnych zasilanych bateriami litowymi

Wyjście danych surowych zliczania cząstek oraz danych stężenia PM skalibrowanych zgodnie z CF

Wysoka spójność kalibracji fabrycznej, brak potrzeby wtórnej kalibracji dla dużej ilości sprzętu

V. Zastosowania przemysłowe

System świeżego powietrza, wysokiej klasy oczyszczacz powietrza, sonda do monitorowania cząstek w kanałach klimatyzacji centralnej

Komercyjny przyrząd do wykrywania powietrza w pomieszczeniach, urządzenie alarmowe PM2.5 haze w pomieszczeniach

Monitorowanie pyłu na placach budowy online, terminal do monitorowania pyłu w warsztatach, fabrykach, tunelach

Przyrząd do monitorowania powietrza w pojazdach, stacja ładowania, szafa sterownicza, monitorowanie środowiska w szklarniach

Inteligentny dom IoT, automatyczny system sterowania wentylacją budynków, zewnętrzne przenośne urządzenia do wykrywania środowiska
