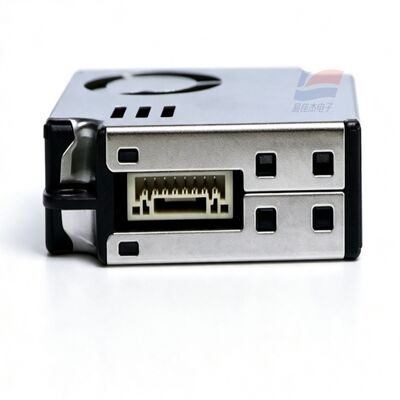

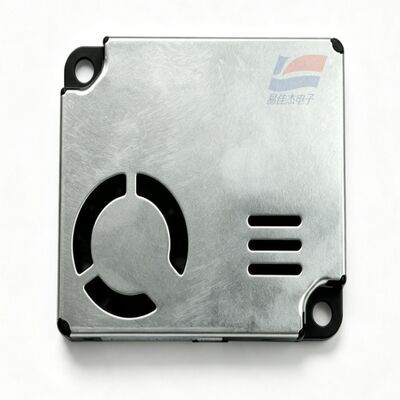

Moduł czujnika pyłu laserowego YJJ PMS9103M PM2.5 PM10 UART cyfrowy moduł detekcji cząstek stałych w powietrzu

Opis produktu:

YJJ PMS9103M Laserowy czujnik pyłu PM2.5 PM10 UART Digital Air Particulate Detection Module

Charakterystyka:

I. Wprowadzenie produktu

PMS9103M to nowy ultracienkie laserowe czujnik rozpraszania cząstek stałych o grubości zaledwie 12 mm. Ma pełną metalową sześcioboczną powłokę osłonową.Jest on wyposażony w wentylator mikrosukcyjny i ma cyfrowy wyjście TTL-UARTMoże wykrywać cząstki o średnicy od 0,3 do 10 μm i wydaje stężenia masowe PM1.0/PM2.5/PM10.silna odporność na zakłócenia elektromagnetyczne, i nadaje się do przenośnych urządzeń i małych czujników jakości powietrza.

Wymiar czujnika

II. Pełne parametry techniczne

Zasada wykrywania: Laser Mie Scattering

Zakres wielkości cząstek: 0,3 ~ 1,0 μm, 1,0 ~ 2,5 μm, 2,5 ~ 10 μm

Efektywność liczenia cząstek: 50% przy 0,3 μm; 98% przy ≥ 0,5 μm

Standardowy zakres pomiarów PM2,5: 0-500μg/m3

Zakres przeciążenia: 0 - 1000μg/m3

Rozstrzygnięcie stężenia: 1 μg/m3

Dokładność pomiaru: ±10 μg/m3 dla 0 - 100 μg/m3; ±10% FS dla 100 - 500 μg/m3

Czas reakcji pojedynczej: ≤1s; Stabilna reakcja całej maszyny ≤10s

Pojedyncza objętość powietrza do pobierania próbek: 0,1 l

Standardowe źródło zasilania: DC5V (4,5 - 5,5 V)

Prąd szczytowy roboczy: ≤ 100 mA

Prąd w stanie gotowości w stanie uśpienia: ≤ 200μA

Interfejs komunikacyjny: TTL-UART, 9600 baudów, poziom 3.3V, aktywne przesyłanie / pasywne zapytanie podwójny tryb

Temperatura pracy: -10°C ~ +60°C

Temperatura przechowywania: -40°C ~ +80°C

Wilgotność: 0 - 95% RH, nie dopuszcza się kondensacji

Całkowity rozmiar: 48 × 40 × 12 mm (ultracienkie ciało)

Średni czas pomiędzy awariami: ≥15000 godzin

Struktura powłoki: pełna blindacja metalowa, silna odporność na zakłócenia elektromagnetyczne i zakłócenia dymu olejowego

III. 8Pin Pinout

VCC: +5V zasilanie

GND: Powierzchnia terminala ujemnego zasilania

SET: Tryb Pin; Wysoki poziom = ciągłe pobieranie próbek; Niski poziom = tryb uśpienia i oszczędność energii

RXD: Odbiór portu seryjnego czujnika (3.3V)

TXD: Przekaz seryjnych portów czujników (3.3V)

RESET: Pin resetowania sprzętu niskiego poziomu

7, 8. NC Zastępne szpilki

IV. Główne zalety produktu

Ultracienka grubość 12 mm, odpowiednia do wąskich przestrzeni i wbudowana w przenośne urządzenia

Sześciostronna metalowa powłoka osłonowa, stabilne wykrywanie w złożonych środowiskach elektromagnetycznych

Wspiera tryb snu niskiej mocy, przyjazny dla przenośnych detektorów zasilanych bateriami litowymi

Możliwość wydania danych o liczbie cząstek stałych + kalibrowanych parametrach stężenia PM

Minimum zdolność do wychwytywania cząstek ultracienkiej o długości 0,3 μm, doskonała wrażliwość

V. zastosowania stosowane w przemyśle

Niewielkie urządzenia wykrywające jakość powietrza, przenośne proby handlowane

Miniaturowe oczyszczacze powietrza, wbudowane sondy pyłowe dla pojazdów

Inteligentne urządzenia sterujące ryzykiem w domu, małe moduły do urządzeń wentylacyjnych

Monitorowanie pyłu w szklarniach, szafkach sterujących elektrycznością, paliwach ładowania, obudowach przyrządów

Noszone urządzenia wykrywające środowisko, ultracienkie terminale monitorowania środowiska
