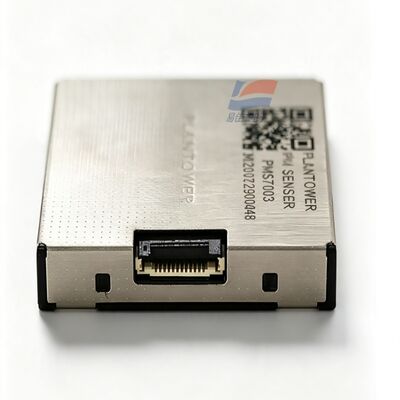

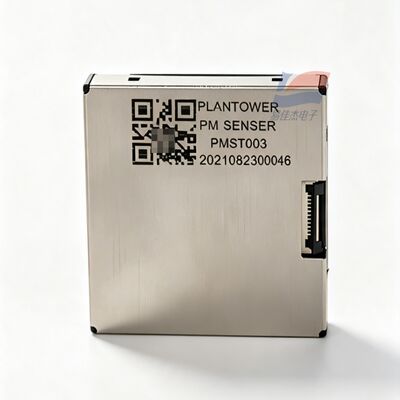

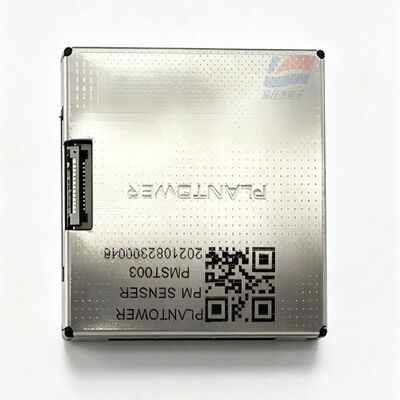

YJJ PMST003 Laserowy czujnik pyłu PM2.5 PM10 moduł cyfrowy cząstek stałych

Opis produktu:

YJJ PMST003 Laserowy czujnik pyłu PM2.5 PM10 UART Moduł cyfrowego wykrywania cząstek stałych

Charakterystyka:

I. Wprowadzenie produktu

PMST003 Ultracienkie czujniki laserowe rozpraszające pył, o łącznej grubości zaledwie 6,4 mm, wyposażone w sześcioboczną, całkowicie zamkniętą metalową powłokę osłonową; emituje PM1.0, PM2.5, stężenia masy PM10 i liczby cząstek wielkości poprzez port seryjny TTL-UART.i nadaje się do kompaktowych przenośnych i noszonych urządzeń wykrywających powietrze,.

II. Pełne parametry techniczne

Zasada wykrywania: Laser Mie Light Scattering

Zakres wielkości cząstek detekcyjnych: 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Efektywność liczenia cząstek: 50% @ 0,3 μm; 98% ≥ 0,5 μm

PM2,5 w zakresie standardowym: 0 - 500μg/m3

PM2.5 Zakres przeciążenia: 0 - 1000μg/m3

Rozstrzygnięcie stężenia: 1 μg/m3

Dokładność pomiaru: 0 - 100μg/m3 ± 10μg/m3; 100 - 1000μg/m3 ± 10%FS

Odpowiedź pojedynczego pobierania próbek: < 1 s; Stabilna odpowiedź całej maszyny ≤ 10 s

Pojedyncza objętość powietrza do pobierania próbek: 0,1 l

Standardowe źródło zasilania: DC 4,5 - 5,5 V, typowe 5 V

Prąd szczytowy roboczy: ≤ 100 mA

Prąd czuwania w stanie uśpienia: ≤ 2mA

Interfejs komunikacyjny: TTL-UART, częstotliwość 9600, poziom 3.3V, obsługuje tryb aktywnego przesyłania / pasywnego zapytania

Temperatura pracy: -10°C ~ +60°C

Temperatura przechowywania: -40°C ~ +80°C

Wilgotność: 0 - 95% RH, nie dopuszcza się kondensacji

Całkowity rozmiar: 38 × 35 × 6,4 mm (ultra-cienkie 6,4 mm)

Średni czas między awariami: ≥ 20 000 godzin

Struktura powłoki: całkowicie metalowa sześciostronna osłona, silna odporność na dym olejowy i zakłócenia elektromagnetyczne

III. Definicje szpilki (10-szpilkowy złącze)

VCC: +5V zasilanie

GND: Ziemia

SET: Tryb pracy; wysoki poziom dla ciągłego pobierania próbek, niski poziom dla snu i oszczędności energii

RXD: Odbiór portu seryjnego czujnika (3.3V)

TXD: Przekaz seryjnych portów czujników (3.3V)

RESET: Pin resetowania sprzętu niskiego poziomu

7 - 10. Piny rozkładowe NC

IV. Główne zalety produktu

6.4 mm Ultracienkie ciało, odpowiednie do wąskich wewnętrznych jam i przenośnych urządzeń noszonych

Zamknięta metalowa powłoka osłonowa, stabilne wykrywanie w złożonych środowiskach elektromagnetycznych

Wspiera tryb uśpienia dla niskiego zużycia energii, kompatybilny z urządzeniami zasilanymi akumulatorami litowymi

Wyniki zarówno liczby cząstek cząsteczkowych surowych, jak i kalibrowanych danych dotyczących stężenia cząstek cząsteczkowych

Konsekwencja kalibracji fabrycznej jest wysoka, nie ma potrzeby kalibracji wtórnej dla dużych ilości przyrządów

V. Cele zastosowań w przemyśle

Ultracienkie ręczne detektor powietrza, noszony moduł wykrywania środowiska

Miniaturowy oczyszczacz powietrza dla pojazdów, małe urządzenia wykrywające powietrze na biurku

Sprzęt do kontroli ryzyka w inteligentnym domu, sprzęt do mikrowentylacji

Jednostka zasilania, szafa sterująca, podwozie precyzyjnego przyrządu, wewnętrzne monitorowanie pyłu

Ultracienkie urządzenie monitorujące środowisko IoT, urządzenie przenośne, moduł wykrywania powietrza na bransoletce
