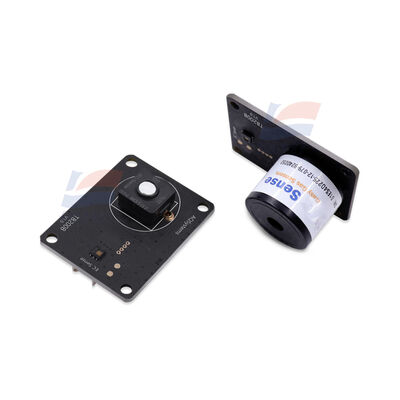

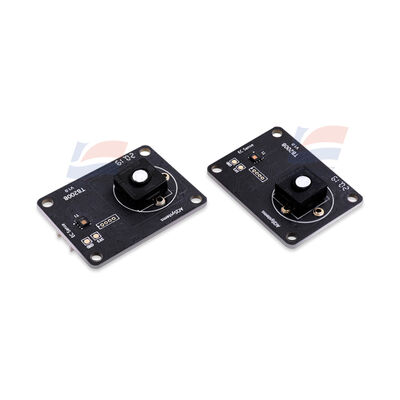

YJJ TB200B-ES1-O2-25 Moduł czujnika gazu tlenowego w stanie stałym do urządzeń medycznych do monitorowania tlenu

Opis produktu:

YJJ TB200B-ES1-O2-25 Moduł czujnika gazu tlenowego w stanie stałym do urządzeń medycznych do monitorowania tlenu

Charakterystyka:

1Szczegóły projektu
napięcie zasilania DC 3.3V~5.5V szeroko napięcie zasilanie, odpowiednie dla mikrokontrolerów, sterowników PLC i płyt głównych IoT
Prąd roboczy Normalne pełne obciążenie < 5mA; UART normalnie otwarte około 2,5mA @ 5V; tryb uśpienia tak niski jak 0,8mA @ 5V
Konwencjonalne zużycie energii pełne obciążenie 25mW (5V); zużycie mocy w trybie uśpienia w zakresie 25mW, odpowiednie dla urządzeń o niskiej mocy
Interfejs sprzętowy Standardowy TTL 3.3V UART; opcjonalny I2C; 4-pin przewody (VCC/GND/Signal/Reserved); aktywne przesyłanie + podwójne tryby pytania i odpowiedzi przełączalne
Protokół komunikacji Standardowe instrukcje portów seryjnych, wbudowana kalibracja, instrukcje dotyczące stężenia odczytu, temperatury odczytu i wilgotności; dane są dostarczane z zapobieganiem błędom sumy kontrolnej
Stabilizacja przedgrzewcza Stabilizacja zasilania czystego powietrza ≤ 120s; zanieczyszczone środowisko ≤ 180s; brak potrzeby zewnętrznego, złożonego obwodu klimatyzacyjnego
Certyfikacja zgodna z RoHS, eksportowana do Europy, Ameryki i Azji Południowo-Wschodniej
Gwarancja 12-miesięczna gwarancja fabryczna; normalna żywotność ciała czujnika ≥ 5 lat, odporna na zatrucie i zdolna do wytrzymania trudnych warunków pracy
II. Parametry dostosowania do środowiska (wszystkie wspólne dla ES4)
Temperatura pracy: -40°C ~ +55°C; optymalny zakres 20~35°C, doskonała kontrola dryfu wysokiej i niskiej temperatury
wilgotność operacyjna: 15%~95% RH (bez kondensacji); zalecane 50% RH; brak kondensacji lub wniknięcia wody do elektrody czującej uszkodzenia
Tolerancja ciśnienia powietrza: standardowe ciśnienie atmosferyczne ±10%, wahania ciśnienia powietrza w kopalniach, na płaskowyżu i na morzu nie powodują fałszywego alarmu
Wbudowany algorytm przeciwdziałający zakłóceniom: przeciwdziałający działaniu dymu olejowego, pary wodnej i gazu organicznego, małe przesunięcie linii wyjściowej; roczne długotrwałe przesunięcie < 5% FS
III. Wbudowane parametry zintegrowanego modułu temperatury i wilgotności (moduł jest dostarczany)
Detekcja temperatury: zakres - 40°C~85°C, typowa dokładność ±0,2°C, kompensacja temperatury w czasie rzeczywistym dla stężenia gazu
Wskaźnik wilgotności: zakres 10~95% RH (bez kondensacji), typowa dokładność ±2% RH
Zalety: automatyczna korekcja temperatury i wilgotności, stabilna dokładność wykrywania w środowiskach wilgotnych o wysokiej i niskiej temperaturze, brak konieczności zewnętrznej kompensacji czujników temperatury
IV. Wymiary mechaniczne i masa
Płyty obwodowe PCB: 40×30×5,6 mm
Komplet TB200B-ES4 (w tym sonda czujnika ES4): 40×30×22,45 mm
Całkowita masa maszyny: < 25 g, niewielkie rozmiary, łatwe do umieszczenia w pudełkach dystrybucyjnych lub przenośnych instrumentach wykrywających
Rezerwowane otwory śruby do mocowania, wygodne do mocowania śruby; standardowe kabły dopasowujące 4-pin dostępne do zakupu
V. Powszechnie wykrywalne gazy, zakres głównego przepływu, zdolność reagowania
ES4 można dostosować do ponad dwudziestu rodzajów toksycznych i szkodliwych gazów.
Prędkość reakcji: T90 ≤ 30 s; T50 ≤ 10 s; czas powrotu azotu do punktu zerowego ≤ 120 s
Dokładność: błąd całej skali ± 5% FS; powtarzalność < 1%; dobra liniowość
Rozdzielczość jednorodnie standardowa 0,1 ppm (gazy śladowe mogą być dostosowane do potrzeb na poziomie 0,001 ppm)

Specyfikacje:
