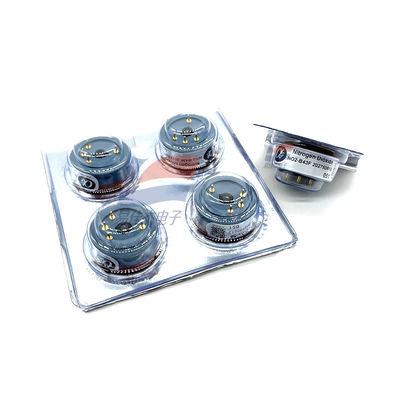

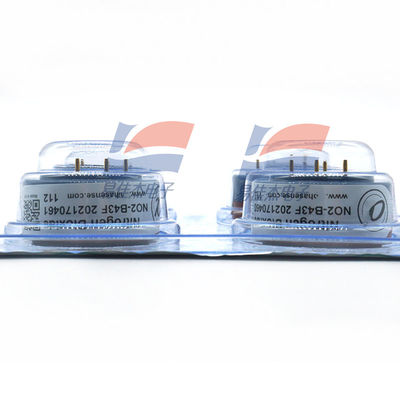

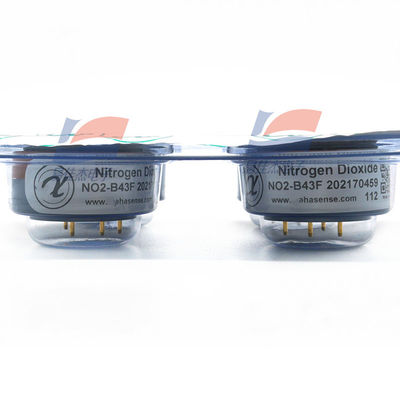

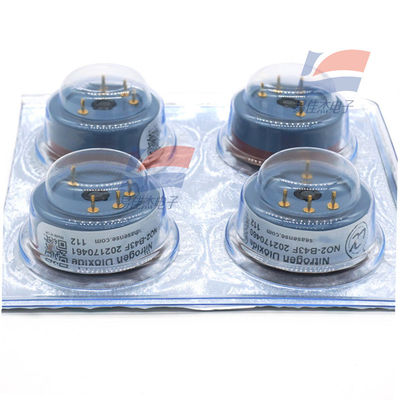

YJJ NO2-B43F 4-elektrodowy czujnik dwutlenku azotu 0-20PPM do monitorowania jakości powietrza

Opis produktu:

YJJ NO2-B43F 4-elektrodowy czujnik dwutlenku azotu 0-20PPM do monitorowania jakości powietrza

Charakterystyka:

I. Przegląd produktu

NO2-B43F to czteroelektrodowy czujnik elektrochemiczny wysokiej precyzji NO2 (dioksyd azotu) o poziomie ppb z brytyjskiej serii Alphasense Alpha B.Jest powszechnie instalowany na tablicy głównej analizatorów gazu (takich jak tablica główna instrumentu wykrywania MCX-MPCB1), i wymaga płyty obwodowej do przetwarzania sygnału do zakończenia wzmacniania sygnału prądu, nabywania AD, kompensacji temperatury i wyjścia konwersji koncentracji.

Wyjście czujnika:

Czujnik NO2-B43F

Modelowy NO2-B43F-IST wyposażony jest w inteligentną płytę kompensacyjną temperatury i układ pamięci masowej, który obsługuje odczytywanie parametrów kalibracji plug-and-play.

Parametry specyfikacji projektu

Gazu docelowego do wykrycia:NO2 (dioksyd azotu)

Zakres pomiarów: 0 - 20 ppm, obsługuje mikrorysolucję na poziomie ppb (minimum 20 ppb)

Górna granica tolerancji na przeciążenie: 50 ppm, tolerancja na wstrząsy krótkotrwałe

Wymagania w zakresie bezpieczeństwa

Zalecana odporność na obciążenie: 33 - 100Ω; preferowany wybór odporności na obciążenie 33Ω w celu zapewnienia niskiej koncentracji ppb rozdzielczości sygnału

Czas reakcji T90: ≤ 80 s (krok gazowy 0 - 2 ppm), w warunkach normalnych < 60 s

Hałas punktu zerowego: równoważny fluktuacji stężenia ±2 ppb

Błąd liniowy: błąd w zakresie 0 - 5 ppm ≤ ± 0,5 ppb, doskonała stabilność w niskich stężeniach

Czas użytkowania projektu / gwarancja: ≥ 24 miesiące, oficjalny okres gwarancji 2 lata

III. Parametry dostosowania do środowiska

Temperatura pracy: -30°C ~ +40°C

-20°C niska temperatura: wrażliwość utrzymuje się w zakresie 60% -80% w temperaturze normalnej (20°C)

Wysoka temperatura 40°C: wrażliwość w zakresie wartości standardowych 95% - 115%, odchylenie temperatury jest kontrolowane

Ciśnienie powietrza: 80 - 120 kPa

Długotrwała wilgotność robocza: 15% - 85% RH (bez kondensacji)

Warunki przechowywania: przechowywanie zamknięte w temperaturze od 3 do 20°C, okres ważności 6 miesięcy

IV. Parametry przeciwdziałające zakłóceniom (wrażliwość krzyżowa)

Wbudowana specjalna warstwa filtra ozonowego, zdolność adsorpcji ozonu > 500 ppm·h, niska interferencja ze strony wspólnych zanieczyszczeń atmosferycznych jest bardzo niska Tabela

Gazy zakłócające Stężenie badane Stosunek czułości zakłóceń

O3 Ozon 2 ppm < 500 ppm·hr Pojemność filtra

NO Tlenek azotu 5 ppm < 5 %

SO2 Dwutlenek siarki 5 ppm < -3 %

Węglowodor węglowy 5 ppm < -3 %

Siarczan wodoru H2 5 ppm < -80 %

Wodór, etylen, amoniak, dwutlenek węgla Stosowane stężenie badawcze < 0,1%, prawie bez zakłóceń

V. Wymagania sprzętowe dotyczące adaptera do deski głównej analizatora (podłączonego do deski głównej MCX-MPCB1)

1. Definicja szpilki czujnika (4 szpilki elektrody)

Elektrodę roboczą WE, elektrodę odniesienia RE, elektrodę liczącą CE, elektrodę pomocniczą AE

2. Podstawowe funkcje obwodu płyty głównej

Układ sterowania napięciem czujnika, czterokrotny obwód stałego potencjału elektrodowego

Konwersja prądu I/V do napięcia (odpowiedni rezystor obciążenia 33Ω)

Wysokiej precyzji próbkowanie AD do zbierania sygnałów prądu nA słabego poziomu

Algorytm kompensacji temperatury, korygujący odchyleń wrażliwości w środowiskach o wysokiej i niskiej temperaturze

Kalibracja punktu zerowego, kalibracja zasięgu, samokontrola przechylenia punktu zerowego

Wyjście wartości stężenia, alarm o przekroczeniu granicy, identyfikacja usterek czujników

3. Kompatybilne wyposażenie

Przenośny instrument wykrywający wiele gazów (kompatybilny z posiadanym urządzeniem głównym MCX-MPCB1)

Urządzenia do monitorowania powietrza środowiskowego, monitorowanie gazu w tunelach, przemysłowy nadajnik spalin, stacja mikromonitoringu atmosferycznego
