Szczegóły Produktu:
|
| Wyjście cyfrowe: | UART-TTL (poziom 3,3 V) | Wyjście analogowe VO: | 0-3 V |
|---|---|---|---|
| Środowisko operacyjne: | -20 do +50℃ | Warunki przechowywania: | -20 do 50 ℃, 30 - 70% wilgotności względnej |
| Oczekiwana żywotność: | 2 lata | Wymiary: | Φ23,5 mm × 24,5 mm |
| Zakres pomiarowy: | 0-10ppm | Rezolucja: | 0,1 ppm |
| Podkreślić: | Czujnik fluorowodoru YJJ ZE03 HF,Moduł czujnika gazu HF 0-10ppm,Czujnik fluorowodoru wyjście UART-TTL |
||
Opis produktu:

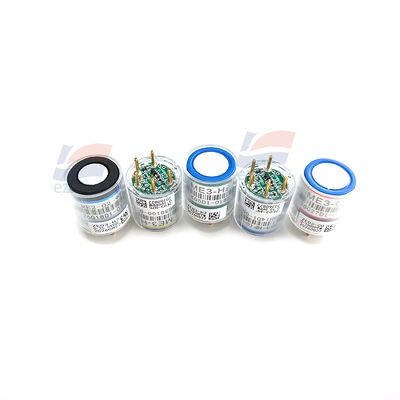

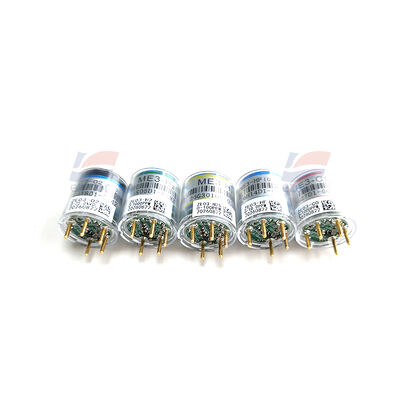

YJJ ZE03‑HF Moduł czujnika fluorowodoru 0‑10ppm HF UART‑TTL i wyjście analogowe
Funkcje:
Podstawowe parametry techniczne
| Pozycja | Parametr |
| Gaz wykrywany | HF (Fluorowodór) |
| Zakres pomiarowy | **0 - 10 ppm** |
| Rozdzielczość | 0,1 ppm |
| Czas odpowiedzi T90 | ≤ 90 s
| Zasilanie | DC 5V ± 0,1V, prąd roboczy < 5mA
| Wyjście cyfrowe | UART-TTL (poziom 3,3V); 9600-8-N-1; Aktywne raportowanie / tryb zapytanie-odpowiedź; Bezpośrednie wyjście stężenia ppm |
| Wyjście analogowe VO | Liniowe wyjście napięciowe 0-3V, wzajemna zależność stężenie-napięcie |
| Kompensacja temperatury | Wbudowany czujnik temperatury, oprogramowanie układowe automatycznie wykonuje kompensację temperatury |
| Środowisko pracy | -20 do +50℃; 15-90% RH, **surowo zabronione kondensowanie** Winsen Ele... |
| Warunki przechowywania | -20 do 50℃, 30 - 70% RH |
| Przewidywana żywotność | 2 lata (w środowisku powietrznym)
| Wymiary | Φ23,5 mm × 24,5 mm |
Definicja pinów (5 pinów, takie same jak standardowe piny serii ZE03)
| Pin | Definicja | Wyjaśnienie |
| --- | --- | --- |
| VCC | Zasilanie | DC5V |
| GND | Masa zasilania | Wspólna masa |
| TXD | Transmisja modułu | Podłącz do RX mikrokontrolera (poziom 3,3V, bezpośrednie podłączenie do 5V IO jest zabronione) |
| RXD | Odbiór modułu | Podłącz do TX mikrokontrolera |
| VO | Analogowe wyjście napięciowe | Sygnał analogowy 0-3V |
Wyjaśnienie wyjścia
1. Port szeregowy UART (preferowany) **: Bezpośrednio wyprowadza stężenie HF (jedna cyfra po przecinku), temperaturę modułu, status błędu; obsługuje odczyt poleceń i modyfikację adresu. Poziom 3,3V, mikrokontrolery 5V muszą przeprowadzić konwersję poziomu.
2. **Analogowe wyjście VO**: 0-3V proporcjonalne do 0-10ppm; Dokładność wyjścia analogowego jest niższa niż portu szeregowego, nadaje się do prostego zbierania danych.
Scenariusze zastosowań
- Monitorowanie wycieków HF w procesach trawienia chemicznego i półprzewodnikowego
- Wykrywanie toksycznego gazu HF w hutnictwie, galwanizacji i warsztatach mycia kwasem
- Stacjonarne nadajniki i przenośne detektory w zakładach oczyszczania gazów odpadowych i fabrykach chemikaliów niebezpiecznych
- PLC, sprzęt sterowania przemysłowego i integracja wtórnego rozwoju dla alarmów gazowych
Specyfikacje:
| Gaz wykrywany | HF |
| Zakres pomiarowy | 0-10PPM |
| Rozdzielczość | 0,1PPM |
| Czas odpowiedzi T90 | ≤ 90 s |
| Zasilanie | DC 5V ± 0,1V |
