Moduł konwertera YJJ USB-SPI do monitorowania pyłu OPC-N3 i pomiarów laboratoryjnych

Opis produktu:

Moduł konwertera USB-SPI YJJ do monitorowania pyłu i pomiarów laboratoryjnych OPC-N3

Charakterystyka:

OPC-N3 Licznik cząstek stałych optyczny (z konwerterem USB-SPI)

Opis parametru:

Zasada: Licznik cząstek optycznych rozpraszających światło laserowe; Konwerter USB-SPI realizuje konwersję USB-SPI po stronie komputera, odczytując bezpośrednio dane SPI z czujnika OPC-N3

Podstawowe parametry czujnika OPC-N3

Model OPC-N3

Zasada wykrywania. Liczenie pojedynczych cząstek laserowych.

Rozsah wykrywania wielkości cząstek 0.35-40 μm (sferyczna wielkość równoważnej cząstki)

24 kanały klasyfikacji wielkości cząstek, histogram rozkładu wielkości cząstek

Wyniki wskaźników cząstek stałych. PM1, PM2.5, PM4.25, PM10 Stężenie masy

Maksymalna koncentracja masy 2000 μg/m3.

Maksymalna szybkość liczenia cząstek 10000 cząstek na sekundę

Ścig próbkowania Ścig całkowity 5,5 l/min Ścig próbkowania 220 ml/min

Napęd zasilania. Prąd stały 4,8 - 5,2 V (typowe 5 V).

/Prąd roboczy. /Rozporządzenie pomiarowe 175mA. /W stanie gotowości <50mA.

Wbudowane czujniki. Kompensacja temperatury wewnętrznej i wilgotności.

Natywny interfejs komunikacyjny SPI-Mode1 (3.3V Logic); Micro-USB; obsługuje lokalną pamięć CSV Micro-SD

/Temperatura robocza -10°C ~ +50°C

Wpływ wilgoci roboczej 0-95% bez kondensacji.

Fizyczne wymiary 75 mm × 60 mm × 63,5 mm

Waga 105 g.

Garancja 24 miesiące.

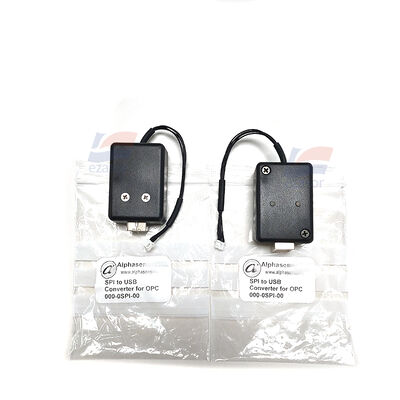

Konwerter USB-SPI (z adapterem)

> Funkcja: Interfejs komputera USB do SPI, bezpośrednio odczytuje dane SPI z OPC-N3, eliminując potrzebę opracowania MCU na pojedynczym chipie

1Interfejs: USB2.0; Sygnały SPI: SCK, MOSI, MISO, CS, GND; SPI Mode 1, odpowiadające harmonogramom komunikacji OPC-N3

2Poziom IO: poziom logiczny 3.3V, kompatybilny z interfejsem SPI OPC-N3

3. Zasilanie: OPC-N3 wymaga niezależnego zasilania 5V, **nie może być zasilane przez adapter USB-SPI**, aby uniknąć niewystarczającego zasilania powodującego nieprawidłowy wentylator i laser

4Oprogramowanie: PC Host Computer odczytuje histogram, dane o stężeniu PM, temperaturze i wilgotności

Główne cechy

1. 24 Kanał Gradyfikacja wielkości cząstek, może wytwarzać pełny rozkład wielkości cząstek, nie tylko wartości masy PM, może wykrywać duże cząstki, takie jak pyłek

2. Wbudowana Kompensacja temperatury i wilgotności, nadająca się do złożonych środowisk zewnętrznych; obsługuje nagrywanie offline z karty SD

3W połączeniu z konwerterem USB-SPI, PC bezpośrednio zbiera dane, szybko przeprowadza oceny schematu i badania laboratoryjne

4. klasy przemysłowej, odpowiednia do miast o wysokim zanieczyszczeniu, pyłu z placówek budowlanych, monitorowania środowiska atmosferycznego

Typowe scenariusze zastosowań

Monitorowanie jakości powietrza w miastach, monitorowanie pyłu na placu budowy, pobieranie próbek w badaniu atmosferycznym, monitorowanie pyłków/alergenów, monitorowanie cząstek stałych w parkach przemysłowych,Stacja monitorowania środowiskaRozwój urządzeń do monitorowania jakości powietrza wewnętrznego i zewnętrznego
