Szczegóły Produktu:
|
| Długość fali wykrywania: | 5 - 14 µm | Odległość indukcyjna: | 4-8m |
|---|---|---|---|
| Kąt indukcyjny: | 100° | Poziom wyjściowy: | Wysoki poziom 3V |
| Czas zwłoki: | 3 - 300 sekund | Czas blokady: | Domyślnie 4 sekundy |
| Napięcie zasilania: | Napięcie stałe 5 V ~ 20 V | Prąd statyczny: | ≤ 65 μA przy 5 V |
| Podkreślić: | Pyroelektryczny moduł detektora IR,Czujnik wykrywający ruch człowieka,Czujnik IR wewnętrzny 4~8m |
||
Opis produktu:

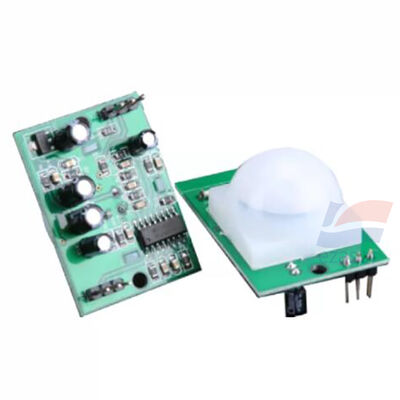

Moduł czujnika ruchu PIR z piroelektrycznym promieniowaniem podczerwonym YJJ ZRD-09 5~20V Szerokie napięcie Regulowane opóźnienie dla indukcji ludzkiej światła
Cechy:
Opis parametrów modułu czujnika PIR z promieniowaniem podczerwonym termopilowym ZRD09 (ZRD-09)
Zasada działania: Efekt termopilowy, zintegrowany element czuły PIR + dedykowany układ przetwarzania sygnału + soczewka Fresnela, **wyjście analogowe**, wykrywanie ruchu człowieka, szerokie napięcie zasilania, obsługuje dwa tryby wyzwalania, wbudowany obwód sterowania światłoczułego, głównie używany do świateł wykrywających człowieka, alarmów bezpieczeństwa
Podstawowe parametry wykrywania
- Długość fali wykrywania: 5~14 μm (pasmo podczerwieni ludzkiego ciała)
- Odległość wykrywania: 4~8m (regulowana, zależna od soczewki Fresnela)
- Kąt wykrywania: 100° (określony przez soczewkę)
- Poziom wyjściowy: Poziom wysoki 3V, poziom niski 0V
- Czas opóźnienia: 3~300s regulowany w sposób ciągły (czas, przez który wyjście pozostaje aktywne po odejściu człowieka)
- Czas blokady: Domyślnie 4s (4s po wyzwoleniu, aby zapobiec fałszywym wyzwoleniom)
- Tryb wyzwalania: **Wyzwalanie powtarzalne / Wyzwalanie nierpowtarzalne (wybierane przez konfigurację pinów)**
Parametry elektryczne
- Napięcie zasilania: **DC 5V ~ 20V** (szerokie napięcie)
- Prąd spoczynkowy: ≤ 65μA @ 5V, niskie zużycie energii
- Typ wyjścia: Poziomy wysokie i niskie (kompatybilne z TTL)
Parametry środowiskowe i mechaniczne
- Temperatura pracy: **-10℃ ~ +70℃**
- Wymiary: 32 × 24 × 24 mm
- Soczewka Fresnela: Domyślna średnica 23mm
- Wilgotność pracy: 15~90% RH (bez kondensacji)
Cechy produktu
1. Szeroki zakres napięcia zasilania 5~20V, odpowiedni do scenariuszy zasilania prądem stałym i zasilaczy
2. Dostępne dwa tryby wyzwalania, spełniające wymagania logiczne różnych produktów
3. Czas opóźnienia można regulować, odpowiedni do scenariuszy takich jak światła indukcyjne i przełączniki automatyczne
4. Zarezerwowany obwód sterowania światłoczułego (opcjonalnie, rezystor światłoczuły nie jest lutowany fabrycznie), umożliwiający brak wyzwalania w ciągu dnia i wykrywanie w nocy
5. Zintegrowany moduł, wyposażony w soczewkę Fresnela, gotowy do bezpośredniego montażu i użycia, proste tworzenie
6. Niski prąd spoczynkowy, zmniejszający ogólne zużycie energii urządzenia
Typowe zastosowanie
1. Światła wykrywające ciało ludzkie, przełączniki wykrywające, oświetlenie korytarzowe
2. Urządzenia alarmowe przed intruzami na podczerwień, sprzęt do wykrywania ruchu człowieka w celach bezpieczeństwa
3. Inteligentny dom, terminale wykrywające ruch człowieka w Internecie rzeczy
4. Drzwi automatyczne, automatyczne sterowanie urządzeniami domowymi
5. Zabawki wykrywające ciało ludzkie, wykrywanie ruchu człowieka w automatyce przemysłowej
Specyfikacje:
| Napięcie zasilania | DC 5V ~ 20V |
| Prąd spoczynkowy | ≤ 65μA @ 5V |
| Typ wyjścia | Poziomy wysokie i niskie |
| Częstotliwość odcięcia górnoprzepustowego FHPF | 0.4Hz |
| Częstotliwość odcięcia dolnoprzepustowego FLPF | 7Hz |
![]()
