Cyfrowy czujnik PIR Pyroelectric IR YJJ RDA224-F do systemu alarmowego

Orzecznictwo
Chiny ShenzhenYijiajie Electronic Co., Ltd. Certyfikaty
Chiny ShenzhenYijiajie Electronic Co., Ltd. Certyfikaty
Im Online Czat teraz

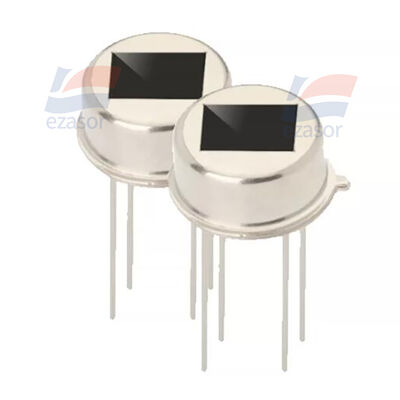

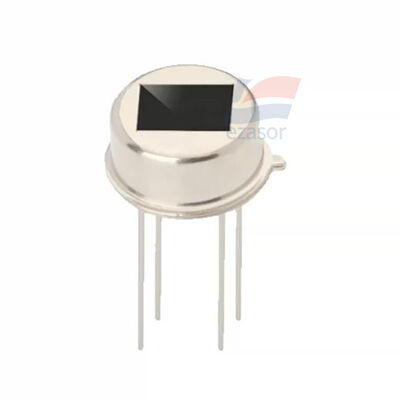

Cyfrowy czujnik PIR Pyroelectric IR YJJ RDA224-F do systemu alarmowego

Cyfrowy czujnik PIR Pyroelectric IR YJJ RDA224-F do systemu alarmowego
Cyfrowy czujnik PIR Pyroelectric IR YJJ RDA224-F do systemu alarmowego Cyfrowy czujnik PIR Pyroelectric IR YJJ RDA224-F do systemu alarmowego

Duży Obraz :  Cyfrowy czujnik PIR Pyroelectric IR YJJ RDA224-F do systemu alarmowego

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: YJJ
Numer modelu: RDA224-F
Zapłata:
Minimalne zamówienie: 1
Cena: negocjowalne
Szczegóły pakowania: Woreczka
Czas dostawy: 5-8 dni
Zasady płatności: L/C, D/A, D/P, T/T, Western Union,
Możliwość Supply: 1500

Cyfrowy czujnik PIR Pyroelectric IR YJJ RDA224-F do systemu alarmowego

Opis
Napięcie zasilania: 2,2 V ~ 5,0 V prądu stałego Statyczny pobór mocy: Projekt niskiej mocy
Sygnał wyjściowy: Wyjście poziomu cyfrowego TTL Czas blokady: 2,0s
Opóźnienie wyjścia ONTIME: 2 ~ 3600 s Długość fali wykrywania: 8 ~ 14μm
Zasięg wykrywania: 2~10m Stan wyzwalacza: Ruch ludzki
Podkreślić:

cyfrowy czujnik pyroelektryczny PIR

,

czujnik ruchu do alarmu

,

czujnik systemu alarmowego

Opis produktu:

YJJ RDA224-F cyfrowy czujnik PIR pyroelektryczny IR Detektor ciała ludzkiego dla systemu alarmu wtargnięcia



Charakterystyka:

RDA224-F cyfrowy czujnik PIR termoluminescencyjny w podczerwieni

Opis parametru
Zasada: Efekt termoluminescencyjny, zintegrowany czujnik czujnik podczerwieni człowieka łączący **wrażliwy element + cyfrowy układ przetwarzania sygnału**, bezpośrednio wydaje cyfrowy poziom TTL,brak potrzeby zewnętrznego obwodu wzmacniacza, w połączeniu z soczewką Fresnela do wykrywania ruchu człowieka

Parametry elektryczne rdzenia

- Napięcie zasilania: **2.2V ~ 5.0VDC**
- zużycie energii statycznej: konstrukcja niskiej mocy
- Sygnał wyjściowy: ** wyjście cyfrowe poziomu TTL (pin REL) **
- VOH ≥ 2,7 V, VOL ≤ 0,3 V (VDD = 3 V, IOH = 10 mA)
- Filtrowanie sygnałów
- Wysoka częstotliwość przejścia FHPF: 0.4Hz
- Niskie przejście częstotliwość odcięcia FLPF: 7Hz
- Czas zamknięcia: 2,0s (brak odpowiedzi na nowe sygnały w ciągu 2 sekund po uruchomieniu, anty fałszywe uruchomienie)
- Output Delay ONTIME: 2~3600s, 16 nieliniowo regulowanych poziomów (czasu retencji czujników ludzkich można skonfigurować za pomocą szpilki)
- Długość fali wykrywania: ludzka podczerwień 8-14 μm

Wydajność wykrywania (z soczewką Fresnela)

- Odległość wykrywania: 2~10m (zależy od wyboru obiektywu)
- Kąt wykrywania: określony przez soczewkę Fresnela
- Warunki uruchomienia: ruch człowieka, statyczny człowiek nie uruchomi
- Architektura wejścia: Akwizycja sygnału różnicowego, tłumienie zakłóceń spowodowanych powolnymi zmianami temperatury otoczenia

Definicje szpilki

1. VDD: pozytywny terminal mocy
2- Ziemia zasilania.
3. REL: human sensing trigger output pin (TTL)
4. ONTIME: Pin konfiguracji czasu opóźnienia
5. SENS: pin regulacji czułości
6. OEN: włączyć szpilkę sterującą, można przełączyć działanie czujnika

Cechy produktu

1Zintegrowana integracja, wbudowany wysokiej precyzji ADC, wejście sygnału różniczkowego, silna zdolność anty-interferencji
2Cyfrowa bezpośrednia wyjście TTL, upraszcza obwody peryferyjne, jednoczponowy mikrokontroler może bezpośrednio odczytywać
3Zarówno czułość, jak i czas opóźnienia wyjścia mogą być skonfigurowane, odpowiednie dla różnych scenariuszy
4. szerokie zasilanie napięciem, niskie zużycie energii, odpowiednie do urządzeń zasilanych bateriami
5Wbudowany filtr, tłumi źródła zakłóceń, takie jak powolne poruszanie się światła i temperatury

Typowe zastosowanie

1Światła czujące ludzkie ciało, przełączniki czujące, inteligentny dom, wykrywanie obecności człowieka
2System alarmowy podczerwieni bezpieczeństwa, wykrywanie włamań
3. terminale Internetu Rzeczy (IoT), urządzenia przenośne zasilane bateriami
4. zabawki czujące ludzkie ciało, automatyczne sterowanie czujnikiem urządzeń gospodarstwa domowego
5. Automatyka przemysłowa wykrywanie czujników ciała ludzkiego



Specyfikacje:

Napięcie zasilania 2.2V ~ 5.0 VDC
Zużycie energii statycznej Konstrukcja o niskiej mocy
Sygnał wyjściowy Wyjście cyfrowego poziomu TTL (pin REL)
Częstotliwość odcięcia przejścia wysokiego FHPF 00,4 Hz
Częstotliwość odcięcia niskiego przejścia FLPF 7 Hz
