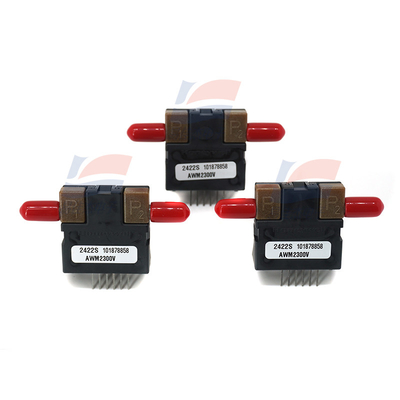

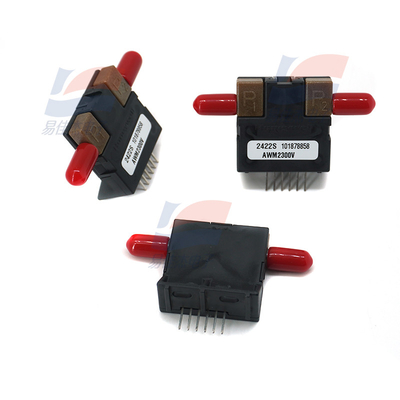

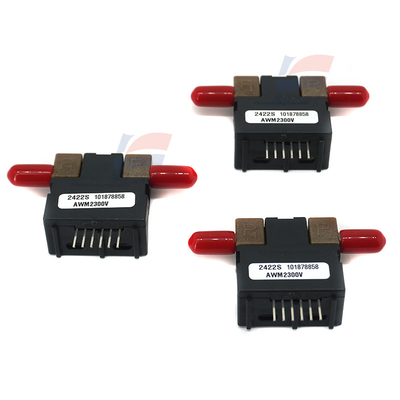

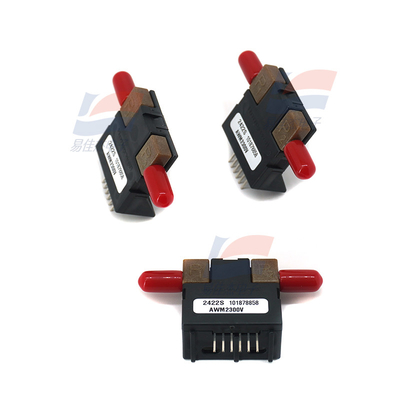

AWM2300V Czujnik przepływu 50 mV Napięcie wyjściowe Punkt wycinkowy 650 sccm 30 mW Zużycie energii do dokładnego monitorowania przepływu

AWM2300V czujnik przepływu

INFORMACJE GENERALNE:

Czujnik przepływu powietrza masowego serii AWM2000 Microbridge to urządzenie pasywne składające się z dwóch mostów Wheatstone: jeden do sterowania ogrzewaczem z zamkniętą pętlą, a drugi do elementów czujników bliźniaczych.System sterujący grzejnikiem na rysunku 1 jest wymagany do pracy zgodnie ze specyfikacjąWykorzystanie wzmacniacza przyrządu różnicowego na rysunku 3 może zwiększyć zwiększenie i wprowadzić przesunięcia napięcia do wyjścia czujnika.

Kontaminacja mediów:

Zbieranie pyłu powoduje wzrost spadku ciśnienia przez czujnik przy każdej określonej przepływie

Można zapobiec zatykania poprzez zastosowanie niedrogiego filtra 5 mikronów w górnej części czujnika.

Przepływ masy vs. ciśnienie różniczkowe:

Mikrobridge to w zasadzie układ czujnika przepływu masy wykorzystujący mechanizm transferu cieplnego.Zakres wykrywania można rozszerzyć podczas wykrywania przepływu próbki przepływu głównego poprzez zmniejszenie stosunku średnicy głównej drogi przepływu do minimalnej średnicy rurki przepływu powietrza w czujnikuW wyniku uduszenia przepływu próbkowanego następuje odwrotne wzmocnienie, osiągane za pomocą środków mechanicznych.Im większe ciśnienie różniczkowe, im więcej masy, tym więcej przepływa.Zmiany gęstości płynących mediów z powodu zmiany ciśnienia otoczenia i temperatury zmienią wyjście czujnika ciśnienia różniczkowego AWM2200V proporcjonalnie do zmiany gęstości bezwzględnejPozostałe czujniki przepływu masy nie ulegają zmianom gęstości.

Wskazówki do lutowania Uwaga:

czujnik należy mocno przymocować do płyty PC przed lutowaniem Lutowanie ręczne: 1. Użyj lutownicy o kontrolowanej temperaturze z końcówką o średnicy 3,2 mm. 2. Ustaw temperaturę na 400 °C [750 °F].Trzymaj końcówkę maksymalnie przez 5 sekund.3 Użyj lutownicy rdzeniowej typu R i po lutowaniu ręcznie oczyść.

Wskazówki do lutowania, dalsze lutowanie falą:

1. Ustawić temperaturę lutownicy na maksymalnie 250 °C. 2. Wykorzystać pas przy prędkości co najmniej 1,54 m na minutę. 3.
