AWM3150V Czujnik przepływu powietrza 50 mW zużycie energii i 3,0 msec Maksymalny czas reakcji dla przemysłu

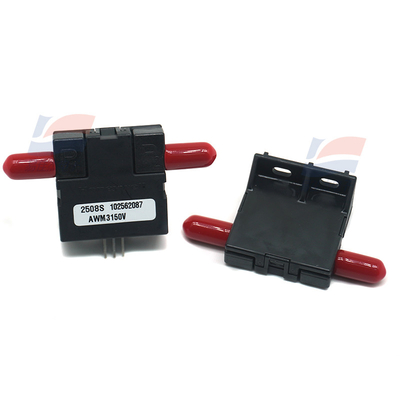

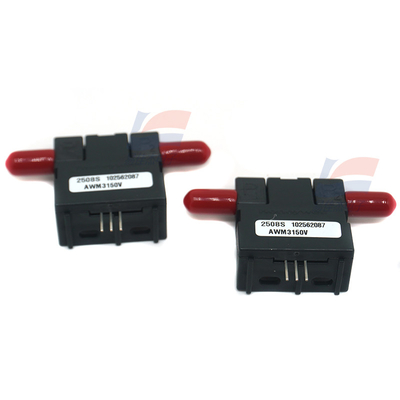

AWM3150V czujnik przepływu powietrza

INFORMACJE GENERALNE:

Czujniki przepływu powietrza masowego z serii AWM3000 działają na podstawie teorii, że przepływ powietrza skierowany przez powierzchnię elementu czujnika powoduje przenoszenie ciepła.Napięcie wyjściowe różni się proporcjonalnie do masy powietrza lub innego gazu przepływającego przez wejście i wyjście danego czujnikaMaksymalne wartości prądu nominalnego wynoszą 10 mA i 20 mA, sterowane przez wzmacniacz operacyjny LM224 w ostatnim etapie wzmacniacza przyrządów.

Kontaminacja mediów:

Środki przepływające przez czujnik powinny być wolne od kondensacji wilgoci i zanieczyszczeń cząstek stałych.Niedrogi filtr o pojemności 5 mikronów znajdujący się w górnej części czujnika znacznie zmniejsza ryzyko uszkodzenia przez zanieczyszczenia.

Oczyszczanie:

Przy czyszczeniu zakrywać końcówki otworów, ponieważ niektóre rozpuszczalniki mogą atakować epoksyd stosowany do uszczelniania rur szczypowych na podłożu ceramicznym.

Wskazówki do stosowania:

Uwaga: przed lutowaniem czujnik powinien być mocno przymocowany do drukowanego obwodu d. Lutowanie ręczne: Użyj temperatury sterowanej s S t m. Użyj walcówki typu R o natężeniu 3,2 mm (1/8 cali).) końcówka o średnicy. i temperatury 400 °C [750 °F]. Trzymaj końcówkę na terminalu przez maksymalnie 5 sekund, przy czym pierwiastek lutowniczy i ręczne czyszczenie [4 a po lutowaniu.Pas biegowy o minimalnej długości 1Przy czyszczeniu kończy się rurka pokrywająca.
