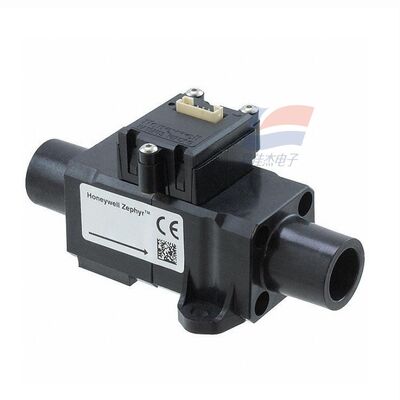

YJJ HAFUHH0050L4AXT MEMS czujnik przepływu masy cieplnej do zastosowań medycznych 0-50SLPM

Opis produktu:

YJJ HAFUHH0050L4AXT MEMS Termiczny czujnik masowego przepływu do użytku medycznego 0-50SLPM

Cechy:

I. Parametry rdzenia (25 ℃, 1 atm)

Model: HAFUHH0050L4AXT

Medium pomiarowe: Suche i czyste powietrze / Gaz niekorozyjny

Zakres: 0–50 SLPM (rozdzielczość do ±0,05 SLPM)

Dokładność: ±0,5% pełnej skali, ±0,5% odczytu

Powtarzalność: ±0,1% pełnej skali

Czas reakcji: ≤ 1 ms (szybki pomiar dynamiczny)

Interfejs wyjściowy: I2C (cyfrowy), poziom 3,3 V

Napięcie zasilania: 3–10 VDC (typowo 3,3/5 V)

Pobór mocy: Statyczny około 25 mW, maksymalnie ≤ 60 mW

Temperatura pracy: -20℃ do +70℃; średnia kompensacja 0℃ do +50℃

Odporność na ciśnienie: maksymalnie 60 psi (około 4 bary)

Rozmiar interfejsu: stożkowe złącze męskie 22 mm (szybkozłącze pneumatyczne)

Opakowanie: 6-pinowe złącze SIP, obudowa z tworzywa termoplastycznego trudnopalnego

Żywotność: > 5 lat (normalna praca), zgodna z RoHS

II. Zasada działania

Wykorzystuje technologię mikromostków termicznych MEMS:

Układ zawiera izolowany rezystor grzejny oraz rezystory wykrywające temperaturę przed i za;

Przepływ powietrza usuwa ciepło, a różnica temperatur pomiędzy górnym i tylnym strumieniem jest proporcjonalna do masowego natężenia przepływu;

Układ ASIC uzupełnia kompensację temperatury, linearyzację, digitalizację i wysyła sygnał I2C;

Bezpośrednio mierzy masowe natężenie przepływu, na które nie mają wpływu wahania temperatury/ciśnienia.

III. Główne zastosowania

Sprzęt medyczny: Precyzyjna kontrola przepływu tlenu/powietrza w respiratorach, aparatach anestezjologicznych, przyrządach do pomiaru czynności płuc;

Automatyka przemysłowa: dozowanie gazu, gaz osłonowy do spawania, sprzęt do wykrywania nieszczelności, monitorowanie masowego przepływu gazu;

Monitorowanie środowiska: Kalibracja przepływu pompy do pobierania próbek powietrza, stabilność przepływu analizatora gazu;

Urządzenia / świeże powietrze: Wysokiej klasy systemy świeżego powietrza, oczyszczacze powietrza z regulacją siły nadmuchu w obiegu zamkniętym;

Instrumenty badawcze: Gazociągi laboratoryjne, precyzyjne urządzenia pneumatyczne do pomiaru przepływu.
