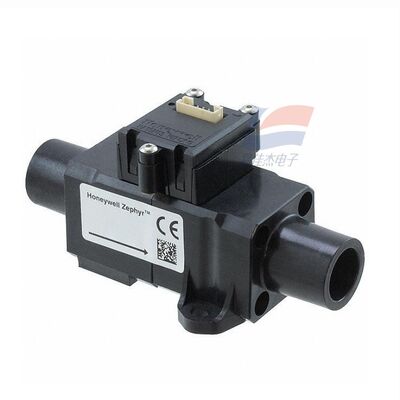

YJJ HAFUHT0050L4AXT MEMS Czujnik przepływu masy cieplnej 0-50SLPM do zastosowań medycznych / przemysłowych

Opis produktu:

YJJ HAFUHT0050L4AXT MEMS Czujnik przepływu masy cieplnej 0-50SLPM do zastosowań medycznych / przemysłowych

Charakterystyka:

I. Parametry rdzenia (25°C, 1 atm)

Model: HAFUHT0050L4AXT

Środek pomiarowy: suche i czyste powietrze / gaz nieskorozujący

Zakres: 0 ‰ 50 SLPM (standardne litry na minutę)

Dokładność: ±0,5% FS (pełna skala)

Rozdzielczość: co najmniej 0,002 SLPM

Czas reakcji: ≤ 1 ms (szybkie pomiary dynamiczne)

Interfejs wyjściowy: I2C (cyfrowy), adres niewolnika 0x49, poziom 3.3V

Napięcie zasilania: 3 ̊10 VDC (typowe 3,3/5 V)

zużycie energii: statyczna około 25 mW, maksymalna ≤ 60 mW

Temperatura pracy: -20°C do +70°C; średnia kompensacja 0°C do +50°C

Odporność na ciśnienie: maksymalnie 60 psi (około 4 barów)

Rozmiar interfejsu: G3/8 wewnętrzna nitka (ISO 1179), zgodna z złączem ISO 5356

Opakowanie: 6-pin SIP, ognioodporna obudowa termoplastyczna

Żywotność: > 5 lat (normalna eksploatacja), zgodna z RoHS

II. Interpretacja modelu (HAFUHT0050L4AXT)

HAF: Seria Zephyr

U: ogólnego przeznaczenia

HT: Wysoka precyzja + interfejs nawiasowy (różny od szybkiego wstawiania HH)

0050: w pełnej skali 50 SLPM

L4: wyjście I2C, port przędzy G3/8

AXT: Konfiguracja standardowa, bez specjalnych opcji

III. Zasada działania

Wykorzystanie technologii MEMS termicznego mikroblogu:

Czip posiada izolowany rezystor grzewczy + czujniki temperatury w górnym i dolnym rzędzie.

Przepływ powietrza usuwa ciepło, a różnica temperatury między górnym i dolnym strumieniem jest proporcjonalna do przepływu masy;

Czip ASIC kończy kompensację temperatury, linearyzację, cyfryzację i wystawia sygnały I2C;

Bezpośrednie pomiar natężenia przepływu masy, niepodlegający zmianom temperatury/ciśnienia.

IV. Główne zastosowania

Sprzęt medyczny: aparaty oddechowe, urządzenia znieczulające, mierniki czynności płuc do precyzyjnego kontrolowania przepływu tlenu i powietrza;

Automatyzacja przemysłowa: mieszanie gazu, gaz ochraniający od spawania, urządzenia wykrywające wycieki, monitorowanie przepływu masy gazu;

Monitorowanie środowiska: kalibracja przepływu pompy pobierania próbek powietrza, stabilność przepływu analizatora gazu;

Urządzenia / świeże powietrze: zaawansowane systemy świeżego powietrza, oczyszczacze powietrza do sterowania objętością powietrza w zamkniętej pętli;

Instrumenty badawcze: Laboratoryjne rurociągi gazowe, dokładne pomiary przepływu sprzętu pneumatycznego.
