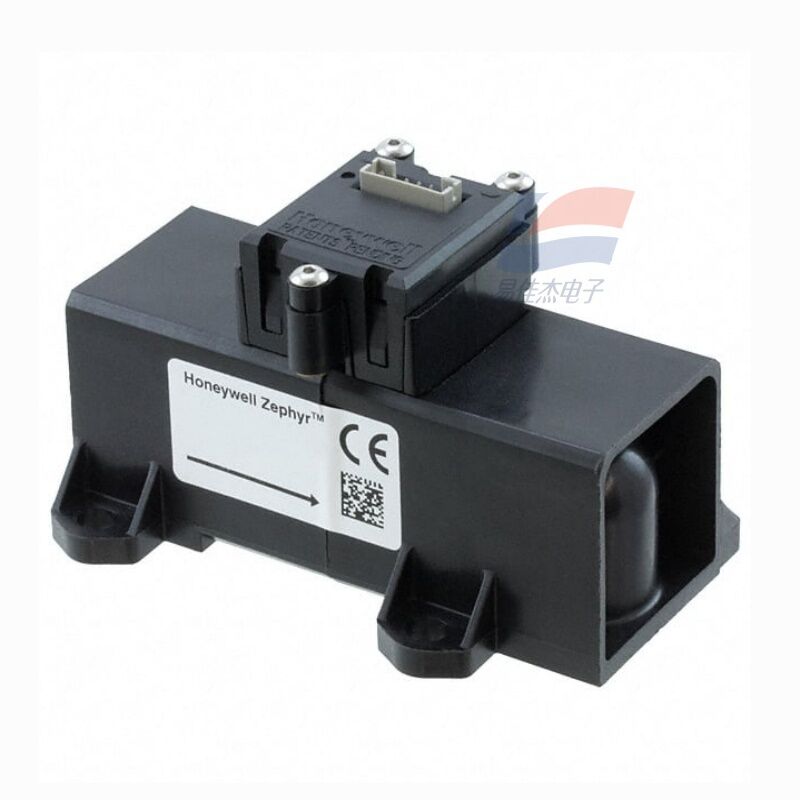

YJJ HAFUHM0020L4AXT Czujnik przepływu masy cieplnej 0-20SLPM do zastosowań medycznych

Opis produktu:

YJJ HAFUHM0020L4AXT Termiczny czujnik przepływu masowego 0-20SLPM do zastosowań medycznych

Cechy:

I. Parametry rdzenia (25℃, 1 atm., powietrze)

Model: HAFUHM0020L4AXT

Medium pomiarowe: Suche, czyste, wolne od oleju powietrze / gaz niekorodujący

Zakres: 0–20 SLPM (standardowe litry na minutę)

Dokładność: ±0,5% pełnej skali, ±0,5% odczytu

Powtarzalność: ±0,1% pełnej skali

Rozdzielczość: do 0,002 SLPM

Czas reakcji: ≤ 1 ms (szybka dynamika)

Interfejs wyjściowy: I2C (cyfrowy), adres slave 0x49, poziom 3,3 V

Napięcie zasilania: 3–10 VDC (typowo 3,3 V/5 V)

Pobór mocy: Statyczny około 25 mW, maksymalnie ≤ 60 mW

Temperatura pracy: -20℃ do +70℃; średnia kompensacja 0℃ do +50℃

Odporność na ciśnienie: maksymalnie 60 psi (≈4 bar)

Złącze: stożkowe złącze męskie 22 mm (ISO 5356), typu szybkozłącznego

Opakowanie: 6-pinowe złącze SIP, obudowa z tworzywa termoplastycznego trudnopalnego

Certyfikacja: zgodna z RoHS, izolacja klasy medycznej i ochrona przed zakłóceniami

II. Interpretacja modelu (HAFUHM0020L4AXT)

HAF: seria Zephyr

U: Typ uniwersalny

HM: Wysoka precyzja + kanał o małym zasięgu (inny niż HH/HT)

0020: Pełna skala 20 SLPM

L4: wyjście I2C, interfejs szybkiego montażu 22 mm

AXT: Konfiguracja standardowa, bez opcji specjalnych

III. Zasada działania

Korzystanie z mikromostka termicznego MEMS:

Chip integruje rezystor grzewczy izolacji + rezystory wykrywające temperaturę przed i za;

Przepływ powietrza usuwa ciepło, różnica temperatur przed i za strumieniem ∝ masowe natężenie przepływu;

Wbudowany układ ASIC uzupełnia kompensację temperatury, linearyzację, digitalizację i wyprowadza I2C;

Bezpośrednio mierzy masowe natężenie przepływu, na które nie mają wpływu wahania temperatury/ciśnienia.

IV. Główne zastosowania (scenariusze o niskim przepływie i wysokiej precyzji)

Sprzęt medyczny:

Precyzyjna kontrola proporcji mieszanki tlen/powietrze w respiratorach/aparatach anestezjologicznych

Monitorowanie niskiego przepływu w instrumentach czynności płuc, nebulizatorach (0–20 SLPM)

Automatyka przemysłowa:

Precyzyjne dozowanie gazów (takich jak gaz osłonowy do spawania, gaz obojętny)

Sprzęt do wykrywania wycieków, kalibracja i stabilność analizatora gazu przy niskim przepływie

Monitoring środowiska:

Sterowanie w pętli zamkniętej o niskim przepływie do pomp do pobierania próbek powietrza i analizatorów LZO

Badania i laboratorium:

Pomiar mikroprzepływów w gazociągach, precyzyjnych urządzeniach pneumatycznych

Urządzenia / świeże powietrze:

Wysokiej klasy oczyszczacze powietrza, świeże powietrze klasy medycznej i sprzężenie zwrotne o niskim przepływie

Dane techniczne:
