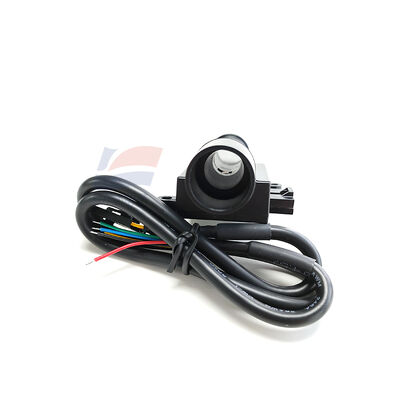

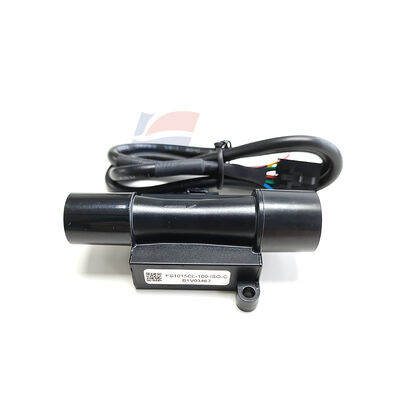

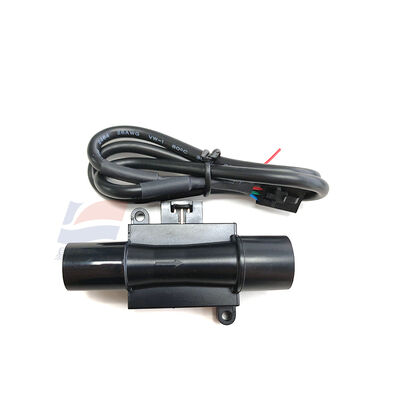

YJJ FS1015CL-100-ISO-C MEMS Miernik przepływu masy gazu cieplnego 0-100SLPM Sprzęt medyczny

Opis produktu:

YJJ FS1015CL-100-ISO-C MEMS Termiczny przepływomierz masowy gazu 0-100SLPM Sprzęt medyczny

Cechy:

I. Wyjaśnienie modelu

FS1015CL: Seria termicznego przepływu masowego SiXiang MEMS (bez struktury przelotowej z dzielonym przepływem)

100: Zakres 0–100 SLPM (standardowe litry na minutę, przy standardowym ciśnieniu i temperaturze 20°C)

ISO: Interfejs kaniuli zgodny ze standardem medycznym ISO15 mm (powszechnie stosowany w respiratorach)

C: Podwójne wyjście: napięcie analogowe 0,5–4,5 V + sygnał cyfrowy IIC

II. Podstawowe parametry elektryczne i wydajnościowe

Zakres: 0 - 100 SLPM, stosunek zakresu 100:1 (może mierzyć bardzo małe natężenia przepływu), minimalne natężenie przepływu przy uruchomieniu < 0,5 SLPM

Dokładność: ±(1,5% odczytu + 0,2% pełnej skali); powtarzalność ≤ 0,25% FS

Zasilanie: DC 5V ± 5%, całkowity pobór mocy ≤ 50mW (niski pobór mocy, zasilacz wbudowany w urządzenie) Wyjście

Symulacja: napięcie liniowe od 0,5 V (natężenie przepływu 0) do 4,5 V (pełna skala 100SLPM)

Cyfrowe: komunikacja IIC, bezpośrednie połączenie z mikrokontrolerem/PLC w celu odczytu wartości przepływu masowego

Odporność na ciśnienie: Maksymalna odporność na ciśnienie 0,2 MPa (2 bary), normalna strata ciśnienia roboczego ≈ 1300 Pa (niska strata ciśnienia, brak nadciśnienia)

Szybkość reakcji: ≤ 8 ms, szybkie rejestrowanie chwilowego natężenia przepływu

Stosowane media: Powietrze, O₂, N₂, gazy medyczne itp. Czyste i suche gazy bez oleju, pary wodnej i pyłu

Środowisko pracy: 10-55℃, materiał kontaktowy PPS, wielokrotnego użytku po dezynfekcji alkoholem medycznym

III. Zalety produktu

Termiczny pomiar przepływu masowego, nie ma potrzeby kompensacji temperatury i ciśnienia, bezpośrednio wyprowadza standardowe natężenie przepływu masowego (na które nie mają wpływu wahania temperatury i ciśnienia)

Prosty, bez konstrukcji obejściowej, niski spadek ciśnienia, nie blokuje ścieżki gazu; Szybkozłącze medyczne ISO15, bezpośrednie wkładanie i wyjmowanie do rurociągów respiratora

Mały dryft zera, wysoka stabilność, brak skłonności do dryftu w sprzęcie medycznym podczas długotrwałej, ciągłej pracy

IV. Cele aplikacji

1. Sprzęt medyczny (główna siła)

Respiratory / Aparaty do znieczulenia: Monitorowanie przepływu tlenu w czasie rzeczywistym, mieszaniny gazów powietrze-tlen, kontrola stężenia tlenu w pętli zamkniętej, statystyki objętości oddechowej; standardowe komponenty dla oddziałów intensywnej terapii, respiratorów awaryjnych

Generatory tlenu, nieinwazyjne wentylatory: zbieranie przepływu wlotowego/wylotowego, zabezpieczenie alarmowe przed nieprawidłowym przerwaniem przepływu

Endoskopy medyczne, sprzęt do gazów terapeutycznych: Kontrola przepływu gazu zasilającego

2. Laboratoria przemysłowe

Urządzenie do pomiaru proporcji gazu: Ilościowy stosunek azotu do powietrza, precyzyjne dostarczanie gazu w laboratoryjnej ścieżce gazowej

Sprzęt do wykrywania wycieków, analizator gazu: Gromadzenie przepływu w czasie rzeczywistym ze źródeł gazu o małym zasięgu

Wstępna obróbka dymu środowiskowego, mały pomiar ścieżki gazu podczas spalania katalitycznego

3. Nowa energia i automatyzacja

Monitorowanie przepływu wlotowego wodoru i powietrza do ogniwa paliwowego, monitorowanie ilościowe gazu w małych urządzeniach do spalania

Dane techniczne:
