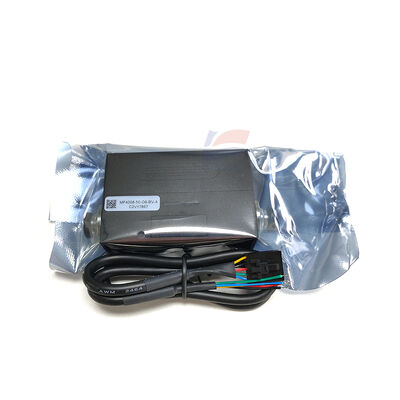

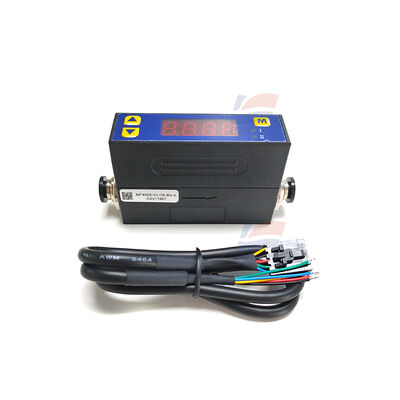

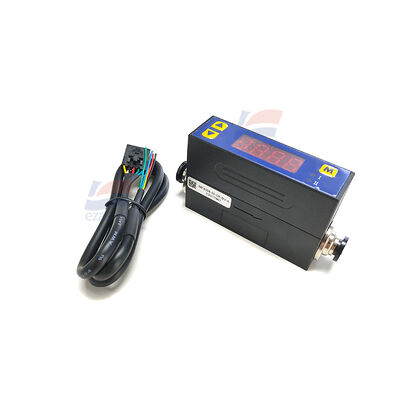

YJJ MF4008-50-O6-BV-A 0-50SLPM 6mm Szybkozłączny Czujnik Przepływu do Precyzyjnych Testów Gazów

Opis produktu:

YJJ MF4008-50-O6-BV-A 0-50SLPM 6mm szybkozłączka Czujnik przepływu do precyzyjnego testowania gazów

Funkcje:

MF4008-50-O6-BV-A MEMS Masowy przepływomierz gazu

Wyjaśnienie parametrów

Zasada działania: MEMS termiczne wykrywanie masy przepływu; O6 = szybkozłączka 6mm; BV-A: napięcie analogowe 0,5 - 4,5V + wyjście RS485 Modbus, z wyświetlaczem LED

Podstawowe parametry wydajności i elektryczne

| Model | MF4008-50-O6-BV-A |

| Mierzony czynnik | Czyste i suche gazy, takie jak powietrze, N₂, O₂, Ar, CO₂ itp. |

| Zakres przepływu | 0 - 50 SLPM (standardowe litry na minutę) |

| Współczynnik zakresu | 100:1 |

| Dokładność pomiaru | ±(1,5 + 0,2FS) % |

| Powtarzalność | 0,25% |

| Czas reakcji | 10 ms (domyślnie, konfigurowalny programowo od 10 do 1000 ms) |

| Sygnał wyjściowy | napięcie analogowe 0,5 - 4,5V; RS485 Modbus-RTU półdupleks |

| Napięcie zasilania | DC 8 - 24V, typowo 50mA |

| Wyświetlacz | 4-cyfrowy 7-segmentowy cyfrowy wyświetlacz LED, chwilowy przepływ SLPM / skumulowany przepływ SL, wskaźnik stanu |

| Rozdzielczość wyświetlacza | 0,01 / 0,1 SLPM regulowana |

| Maksymalne ciśnienie robocze | 0,5 MPa |

| Strata ciśnienia w pełnym zakresie | ≤ 600 Pa |

Warunki środowiskowe

- Temperatura pracy: -10°C ~ +55°C

- Temperatura przechowywania: -20°C ~ +65°C

- Wilgotność robocza: < 95% RH, bez kondensacji, bez zamarzania

Interfejs mechaniczny

- Połączenie gazowe: O6, szybkozłączka Ø6mm

- Średnica: 8mm

- Wymagania dotyczące medium: Czysty i suchy gaz, bez kurzu, mgły olejowej, wody w stanie ciekłym dopuszczonej do czujnika

Główne cechy

1. Termiczne pomiary masy MEMS, **bez potrzeby kompensacji temperatury i ciśnienia, bezpośrednio wyprowadza masowy przepływ

2. Szybkozłączka 6mm, wygodny demontaż i montaż rurociągu, niskie straty ciśnienia, odpowiedni dla linii gazowych o małym przepływie

3. Podwójne wyjście: napięcie analogowe + RS485 Modbus, kompatybilne z PLC, systemami nadrzędnymi, systemami wbudowanymi

4. Lokalny wyświetlacz LED, możliwość podglądu chwilowego i skumulowanego przepływu; szybka reakcja, parametry czasowe regulowane programowo

5. Szeroki współczynnik zakresu 100:1, stabilny pomiar zarówno dla małych, jak i dużych zakresów przepływu

Typowe scenariusze zastosowań

Analizatory gazów, medyczny sprzęt oddechowy, laboratoryjne sterowanie liniami gazowymi, systemy poboru próbek środowiskowych, monitorowanie gazów procesowych w przemyśle, monitorowanie gazów ochronnych przy spawaniu, urządzenia do kontroli stosunku tlenu/azotu, platformy do testowania gazów naukowych
