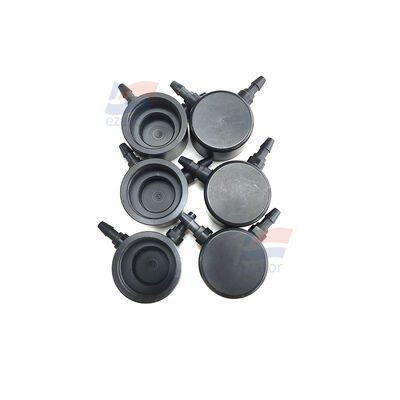

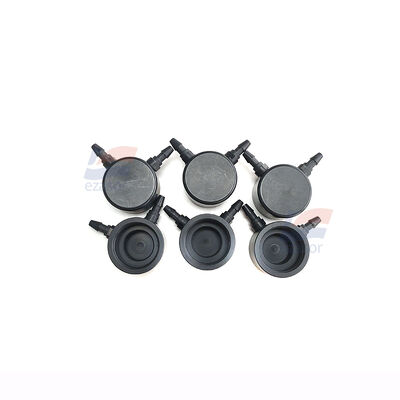

YJJ 02-FlowCap-4S-01 Kaptur przepływu gazu do urządzeń do monitorowania gazów toksycznych online

Opis produktu:

YJJ 02-FlowCap-4S-01 Nasadka przepływowa gazu do urządzeń do monitorowania gazów toksycznych online

Funkcje:

02‑FlowCap‑4S‑01 Czujnik przepływu gazu

Wyjaśnienie parametrów

Zastosowanie: Konwersja elektrochemicznego czujnika dyfuzyjnego na typ przepływowy; boczne połączenie 90° do wlotu i wylotu, zapobiegające bezpośredniemu przepływowi powietrza na powierzchnię czujnika, zapewniające stabilne sygnały

Kluczowe parametry

| Model | 02-FlowCap-4S-01 |

| Główny materiał | Odporny na korozję ABS, zgodny ze standardami RoHS |

| Element uszczelniający | Wbudowany O-ring odporny na korozję, szczelny i szczelny |

| Kompatybilne czujniki | Czujniki elektrochemiczne serii ES4 / EC4; moduły TB200B-ES4, TB200B-EC4; TB420-ES4, TB420-EC4; CDS10-ES4, CDS10-EC4 |

| Specyfikacja dyszy powietrznej | Średnica wewnętrzna 4 mm, średnica zewnętrzna 6 mm, kompatybilna z rurką powietrzną Φ6mm |

| Zalecany przepływ roboczy | 50 - 1000 mL/min |

| Wymiary zewnętrzne | Φ25,6 × 16 mm (bez dyszy powietrznej) |

| Waga | 4,8 g |

| Struktura ścieżki powietrznej | Boczne zasysanie i wylot, port zasysania i port wylotu pod kątem 90°; porty zasysania i wylotu można zamieniać miejscami |

Warunki środowiskowe

- Temperatura pracy: -20°C ~ +60°C

- Wilgotność robocza: 0 - 95% RH, bez kondensacji

- Wymagania dotyczące medium: Czysty gaz; dla gazów korozyjnych zaleca się stosowanie rurociągu PTFE Teflon

Główne cechy

1. Mała objętość wewnętrzna, uszczelnienie czujnika, szybki kontakt gazu z powierzchnią czujnika, zapewniający szybkość reakcji

2. Boczne zasysanie pod kątem 90°, eliminujące bezpośredni przepływ powietrza na membranę czujnika, zapobiegające szokowi ciśnieniowemu, dryftowi sygnału i uszkodzeniu urządzenia

3. Uszczelnienie O-ringiem, dobra szczelność, wygodne do demontażu i montażu, może być używane do kalibracji czujnika i ścieżki powietrznej do próbkowania przepływowego

4. Kompaktowy i lekki, nadaje się do integracji z instrumentami do wykrywania gazów, urządzeniami do monitorowania online, systemami kalibracji laboratoryjnej

Typowe scenariusze zastosowań

Ścieżka powietrzna do próbkowania przepływowego czujnika elektrochemicznego, uchwyt do kalibracji czujnika gazu, urządzenia do monitorowania toksycznych i szkodliwych gazów online, instrumenty do wykrywania środowiska, systemy testowania gazów laboratoryjnych
