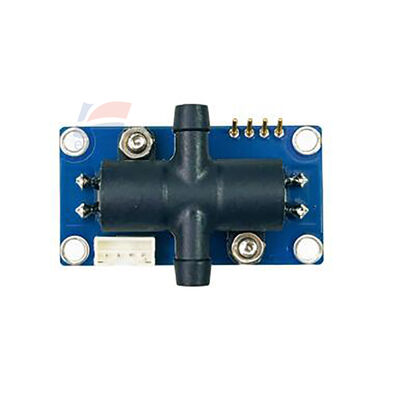

YJJ DM-OFC-B3 Ultradźwiękowy Czujnik Stężenia Tlenu i Przepływu TOF O2 z Ulepszonym EMC

Opis produktu:

Czujnik przepływu stężenia tlenu ultradźwiękowego YJJ DM-OFC-B3 TOF O2 z ulepszoną EMC

Cechy:

Czujnik przepływu stężenia tlenu ultradźwiękowego DM-OFC-B3

Opis parametrów

Model: DM-OFC-B3, ultradźwiękowa metoda czasu lotu TOF, wersja o najwyższej konfiguracji serii DM-OFC, **podwójna kompensacja temperatury i ciśnienia + ulepszona EMC przeciwzakłóceniowa**, kompatybilna z medycznymi respiratorami o ultra-wysokim przepływie i sprzętem do tlenoterapii wysokoprzepływowej HFNC; tylko dla gazu mieszanego dwuskładnikowego O₂/N₂

Podstawowe informacje

- Model: DM-OFC-B3

- Zasada detekcji: czas lotu ultradźwiękowego TOF

- Medium pomiarowe: gaz mieszany dwuskładnikowy tlen + azot (produkcja tlenu PSA / gaz wylotowy z respiratora)

- Zastosowania: Respiratory medyczne, urządzenia do tlenoterapii wysokoprzepływowej HFNC, jednostki produkujące tlen przemysłowy o dużym przepływie; jednoczesne monitorowanie online czystości tlenu + przepływu gazu, integracja kompletnych maszyn ODM, wymiana starych czujników sprzętowych

- Pozycjonowanie wersji: wersja podstawowa B0 → wersja ulepszona B1 → B2 z kompensacją ciśnienia → **model flagowy B3, ulepszona EMC, silniejsze przeciwdziałanie zakłóceniom elektromagnetycznym, odpowiedni do sprzętu medycznego**

Podstawowe parametry pomiarowe

- Zakres stężenia O₂: **20,5% ~ 95,6% obj.**

- Rozdzielczość stężenia: 0,1% obj.

- Dokładność stężenia: ±1,2% FS (5~50°C, podwójna kompensacja temperatury i ciśnienia)

- Zakres przepływu: **0 ~ 30 l/min**

- Rozdzielczość przepływu: 0,1 l/min

- Dokładność przepływu: ±0,2 l/min

- Czas reakcji T90: ≤0,8s

- Rozgrzewanie: szybkie uruchamianie po włączeniu zasilania, pełna dokładność w ciągu 2 minut

Parametry elektryczne

- Napięcie zasilania: DC 5V ~ 12V (typowe DC12V)

- Średni prąd roboczy: ≤50mA

- Wyjście komunikacyjne: UART TTL 3,3V (prędkość transmisji 9600), opcjonalnie RS485

- Wbudowane: **algorytm podwójnej kompensacji temperatury + ciśnienia + ulepszona kompatybilność elektromagnetyczna EMC**, stabilny pomiar w obecności zakłóceń od silnika i zasilacza impulsowego

Warunki środowiskowe

- Temperatura pracy: 5°C ~ 50°C

- Wilgotność robocza: 5~85% RH, **bez kondensacji**

- Maksymalne ciśnienie tolerowane: 180kPa

- Wymagania dotyczące gazu próbki: wstępne filtrowanie i osuszanie, brak wody w stanie ciekłym, kurzu, CO₂/VOC i innych zanieczyszczeń

- Żywotność: ≥10 lat, brak elektrochemicznych elementów zużywalnych, długoterminowy brak częstych kalibracji

Specyfikacje fizyczne

- Wymiary: 120,5 × 22 × 22 mm

- Waga: 25g

- Ścieżka gazu: ścieżka gazu przepływowa, ekstremalnie niskie straty ciśnienia, brak ograniczeń kierunku dla gazu wlotowego i wylotowego, wygodna do integracji z rurociągiem

Punkty sprzedaży produktu

1. Technologia ultradźwiękowa TOF, **jednoczesne zbieranie parametrów czystości tlenu + przepływu**, jeden moduł zastępuje 2 czujniki

2. Podwójna kompensacja temperatury i ciśnienia + ulepszona EMC, przeciwdziałanie zakłóceniom elektromagnetycznym, odpowiednia do złożonych warunków elektromagnetycznych sprzętu medycznego

3. Górny limit przepływu zwiększony do 30 l/min, odpowiedni do respiratorów, sprzętu do tlenoterapii wysokoprzepływowej HFNC o dużym przepływie

4. Brak elementów zużywalnych, długa żywotność, zmniejszenie kosztów późniejszej kalibracji i konserwacji

5. Cyfrowe wyjście szeregowe UART, wygodne do podłączenia do wbudowanej płyty głównej, wspierające rozwój ODM i wymianę konserwacyjną dla sprzętu medycznego
